Системы охлаждения транспортируемого газа
В процессе компримирования механическая работа, совершаемая компрессором над природным газом, затрачивается на увеличение его энергии, и в частности на повышение температуры. Для охлаждения газа перед его подачей на следующую ступень сжатия или в магистральный газопровод применяют водяное или воздушное охлаждение. Воздушное охлаждение газа вследствие простоты конструкции и экономичности наиболее широко [...]
В процессе компримирования механическая работа, совершаемая компрессором над природным газом, затрачивается на увеличение его энергии, и в частности на повышение температуры. Для охлаждения газа перед его подачей на следующую ступень сжатия или в магистральный газопровод применяют водяное или воздушное охлаждение. Воздушное охлаждение газа вследствие простоты конструкции и экономичности наиболее широко используют на КС.
Конструктивно аппараты воздушного охлаждения подразделены на вертикальные (ABB), горизонтальные (АВГ), зигзагообразные (АВЗ), шатровые (АВШ) и кольцевые (АВК). Принцип действия аппаратов воздушного охлаждения состоит в том, что поток воздуха, нагнетаемый вентилятором, направляется на поверхность теплообмена (батарею труб) и охлаждает проходящий по трубам газ.
Материальное исполнение оребренных труб определяет подразделение аппаратов воздушного охлаждения на следующие группы: Б1-Б5 (с биметаллическими трубами), в которых внутренние трубы выполнены из углеродистой или нержавеющей стали, а оребрение из латуни или алюминия, М1У и М1А - монометаллические трубы с оребрением из алюминия, латуни и др. Материал труб должен быть коррозионно-стойким к воздействию рабочей среды (газа), а материал ребер иметь коррозионную стойкость к атмосферному воздействию.
Длина труб в аппаратах воздушного охлаждения составляет 1,5; 3; 4; 6; 8 м; они собраны в секции, в каждой из которых имеется четыре, шесть или восемь рядов труб.
В зависимости от назначения различают следующие аппараты воздушного охлаждения: для легких продуктов, для малых потоков, для вязких продуктов или для высоковязких продуктов.
Компоновка охлаждающих секций в аппаратах, используемых для охлаждения природного газа, горизонтальная или зигзагообразная. На рамную конструкцию установлены охлаждающие секции. Холодный теплоноситель (наружный воздух) подается к охлаждающим секциям вентилятором через диффузор. Для избежание разрыва лопастей под действием центробежных сил окружные скорости лопастей вентилятора не превышают 60-65 м/с. Поэтому привод вентилятора осуществляется электродвигателем через угловой редуктор или непосредственно от тихоходного электродвигателя. Лопасти вентилятора, как правило, выполняются штампованными.
В зависимости от условий эксплуатации аппараты воздушного охлаждения также могут быть поставлены с увлажнителем.
Привод вентилятора аппарата воздушного охлаждения осуществляется от электродвигателя через редуктор или непосредственно от тихоходного электродвигателя.
Компоновка гпа на станции
Традиционная схема компоновки КС предполагает объединение технологических агрегатов по функциональному признаку и установку их на отдельных площадках. Таким образом, выделяется установка очистки газа, площадка ГПА, установка охлаждения газа, а также вспомогательные уста-

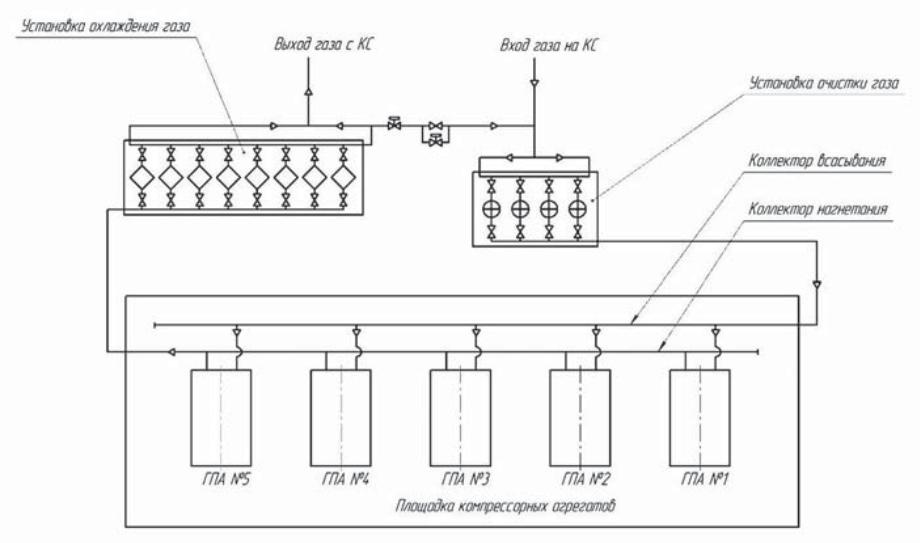

новки (подготовка топливного и импульсного газа, емкость сбора продуктов очистки газа и др.). Принципиальная схема классической компоновки
