Контрольные вопросы:
2.4.1. Дайте определение двухполюсника электрической цепи.
2.4.2. Охарактеризуйте режимы работы активного двухполюсника.
2.4.3. Приведите примеры реальных устройств, в работе которых имеют место режимы, аналогичные режимам активного двухполюсника.
2.4.4. Как определяются обобщенные параметры активного двухполюсника.
2.4.5. Приведите схемы замещения активного двухполюсника эквивалентным генератором и эквивалентным источником тока и формулы перехода от одной схемы к другой.
2.4.6. Изложите теоремы об эквивалентном генераторе и об эквивалентном источнике тока.
3.Лабораторная работа №3 «Пассивный двухполюсник в цепи переменного тока»
Цель работы:
Экспериментальная проверка и анализ основных положений теории линейных электрических цепей синусоидального тока.
Основные положения и соотношения:

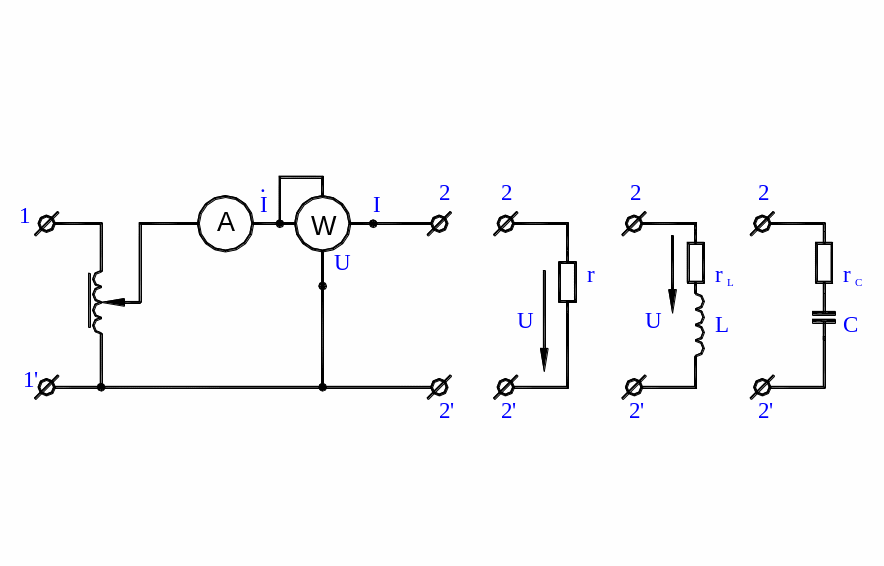

Для учета процесса преобразования электромагнитной энергии в схемы замещения цепей синусоидального тока вводят пассивные двухполюсные элементы: резистивный - r (рис. 3.1.а), индуктивный - L (рис. 3.1.б), емкостный – С (рис. 3.1.в).
а) б) в)
Рис. 3.1.
В цепи с активным сопротивлением r при синусоидальном напряжении
u = Um sint ток
u
i = ------- Im sint совпадает по фазе с напряжением.
r
Мгновенная мощность
Um Im Um Im
p = ui = Um Im sin2t = ----------- - ----------- cost
2 2
имеет постоянную составляющую, равную средней мощности за период, которая называется активной мощностью:
Um Im
Рcp = Р = -------- UI = rI2, Вт.
2
В цепи с индуктивностью L при напряжении
и = Um sint
Ток i = Im sin(t - /2)
отстает по фазе от напряжения на угол /2 , его амплитуда
Um
Im = ------,
L
где L = 2fL = XL - индуктивное сопротивление.
Мгновенная мощность
р = ui = LI2 sin2t
изменяется по синусоиде с двойной частотой 2.
Максимальное значение LI2 = QL называется индуктивной реактивной мощностью
[QL ] = Вар
В цепи с емкостью С при напряжении и = Um sint ток i = Im sin(t + /2)
опережает по фазе напряжение на угол /2, его амплитуда
Um
Im = ---------,
1/C
где: 1/(C) = 1/(2fC) = Xc - емкостное сопротивление.
Мгновенная мощность
р = ui = CU2 sint
изменяется по синусоиде с двойной частотой.
Максимальное значение CU2 = QC называется емкостной реактивной мощностью
[QC ] = Вар

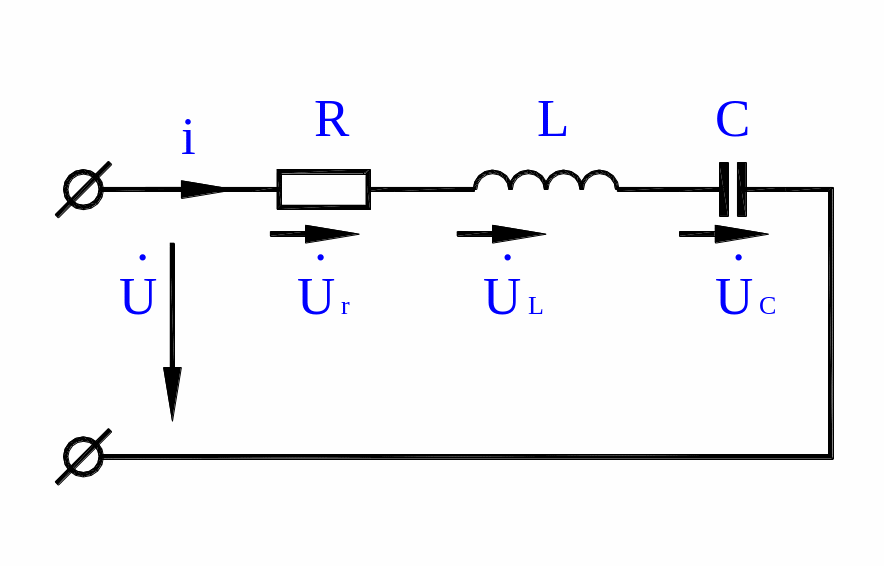

В цепи с последовательным соединением участков r, L, С (рис. 3.2.) мгновенное значение приложенного напряжения:
di 1
u = ur + uL + uC = ri + L ---- + ----- idt (1)
dt C
. . . . . . .
U = Ur + UL + Uc = rI + jxL I - jxC I (2)
Рис. 3.2.

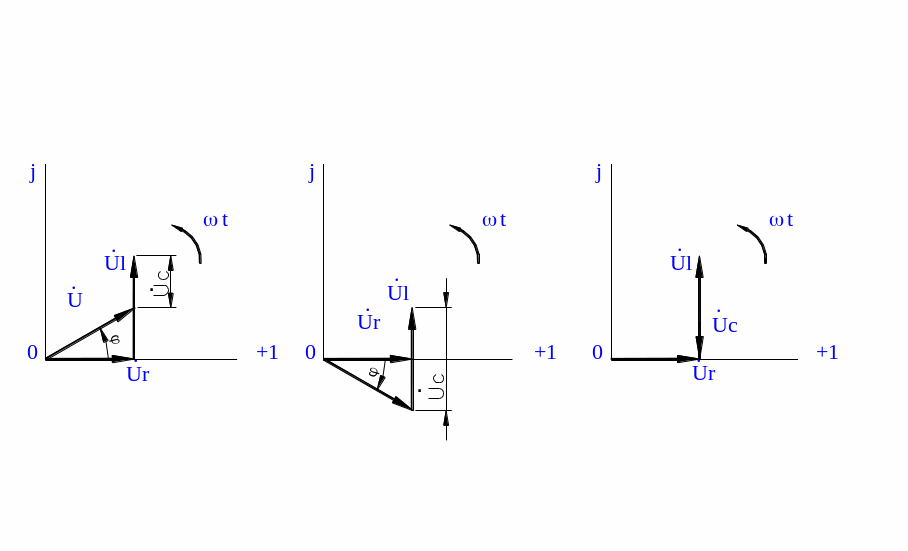

Векторные диаграммы токов и напряжений исследуемой цепи (рис. 3.2) приведены на рис. 3.3:
. . . . . . .
U = Ur + UL + Uc = rI + jxL I - jxC I
х = хL – хC > 0, > 0 х = хL – хC < 0, < 0 х = хL – хC = 0, = 0
Рис. 3.3.
Полная мощность цепи:
ВА;
где P = UIcos
Q = QL - QC = UI sin = xI2 (3)

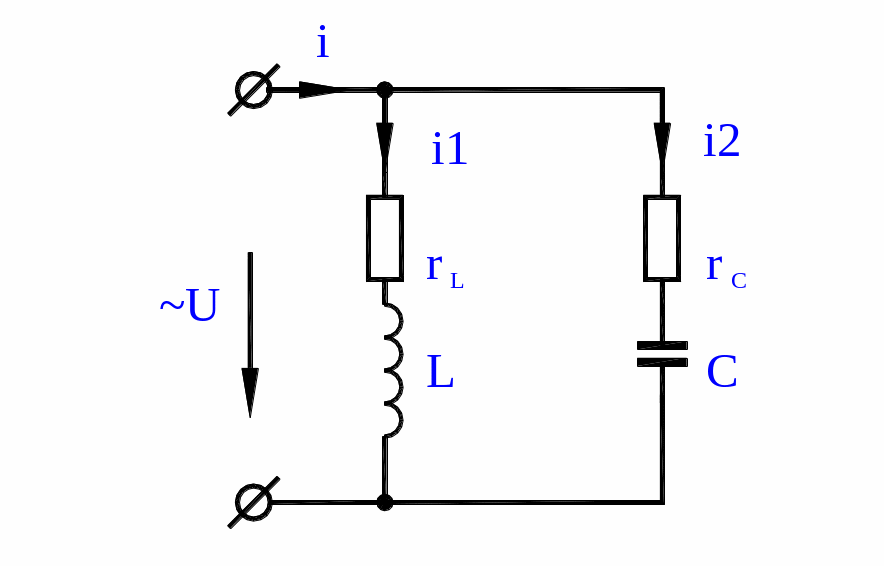

В цепи с параллельным соединением участков r, L, С: i = i1 + i2; в комплексной форме
. . . .
I = I1 + I2 = (g – jb)U1
Где g = gL + gC ; b = bL + bC (4) (см. рис. 3.4.).
Рис. 3.4.
Векторная диаграмма токов и напряжений:
Рис. 3.5.
На основании показаний амперметра (I), вольтметра (U) и ваттметра (Р) определяют:
P
g = -----,
U2
I
g = ------,
U
,
P
= arccos ------ (5),
UI
а также могут быть рассчитаны теоретически, если известны сопротивления rL , rC ,xL ,xC :
rL rC
g = gL + gC = ------------ + -------------,
r2L + x2L r2C + x2C
xL xC
b = bL - bC = ------------ - -------------,
r2L + x2L r2C + x2C
b
= arctg -----, (6)
g
