4.13. Гидроцилиндр (рис. 4.24)
|
D |
dв |
d1 |
d2 |
А |
L |
|
l1 |
S |
Детали (№ позиции) |
|||
№ варианта |
1 |
2 |
3 |
4 |
|||||||||
|
Обозначение детали |
||||||||||||
1 |
40 |
22 |
М12 |
М42 × 1,5 |
56 |
110 |
12 |
85 |
19 |
101 |
201 |
301 |
401 |
2 |
50 |
25 |
М16 |
М48 × 1,5 |
67 |
125 |
100 |
22 |
1002 |
202 |
302 |
402 |
|
3 |
63 |
32 |
М20 |
М56 × 1,5 |
80 |
125 |
16 |
100 |
30 |
1003 |
203 |
303 |
403 |
4 |
80 |
36 |
М24 |
М60 × 1,5 |
105 |
130 |
105 |
32 |
104 |
204 |
304 |
404 |

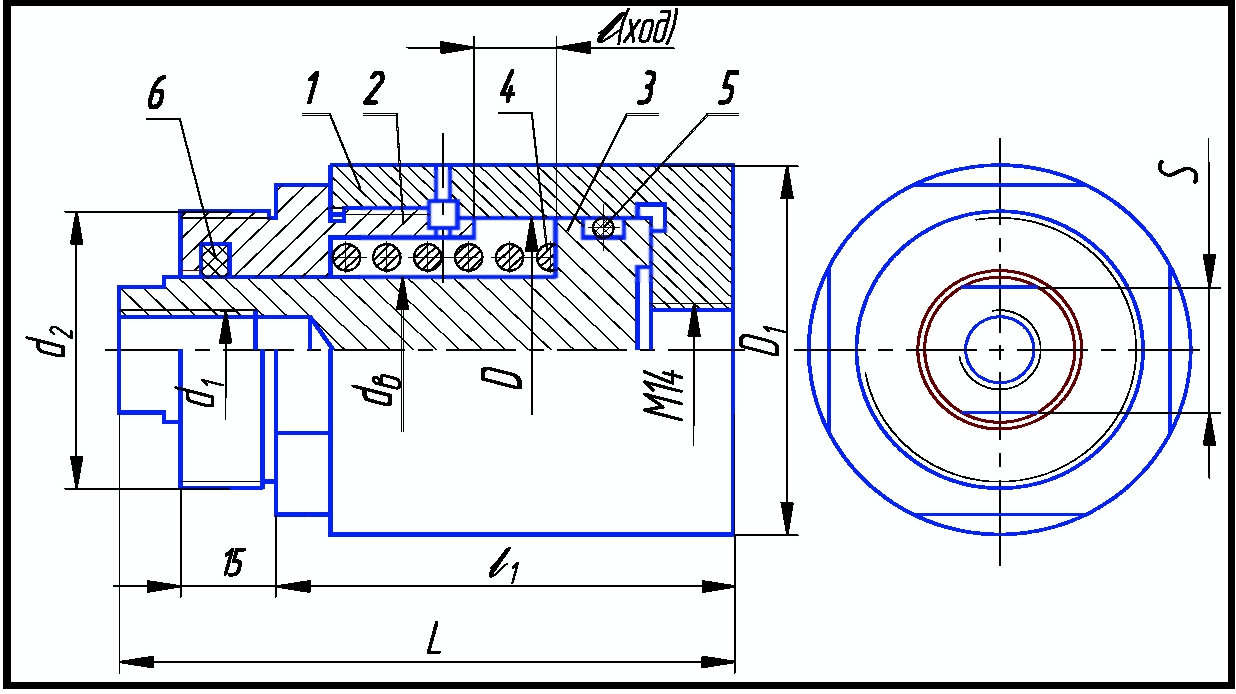

Рис. 4.25. Гидроцилиндр:
1 - корпус (рис. 4.12, табл. 4.4); 2 - крышка (рис. 4.15, табл. 4.7); 3 - поршень (рис. 4.17, табл. 4.9); 4 - пружина (табл. 4.17); 5 - кольцо по ГОСТ 9833-73 (табл. 4.18); 6 - кольцо СП по ГОСТ 6418-81 (табл. 4.19)
4.14. Гидроцилиндр (рис. 4.25)
№ варианта |
D |
dв |
d1 |
d2 |
D1 |
L |
l |
l1 |
S |
Детали (№ позиции) |
||
1 |
2 |
3 |
||||||||||
Обозначение детали |
||||||||||||
5 |
40 |
22 |
М12 |
М42 × 1,5 |
56 |
90 |
12 |
67 |
19 |
105 |
201 |
301 |
6 |
50 |
25 |
М16 |
М48 × 1,5 |
67 |
100 |
16 |
75 |
22 |
106 |
202 |
302 |
7 |
63 |
32 |
М20 |
М56 × 1,5 |
80 |
105 |
80 |
30 |
107 |
203 |
303 |
|
8 |
80 |
36 |
М24 |
М60 × 1,5 |
105 |
110 |
85 |
32 |
108 |
204 |
304 |
Рис. 4.26. Гидроцилиндр:
1 - корпус (рис. 4.13, табл. 4.5); 2 - крышка (рис. 4.16, табл. 4.8); 3 - поршень (рис. 4.18, табл. 4.10); 4 - крышка задняя (рис. 4.20, табл. 4.12); 5 - пружина (табл. 4.17); 6, 7- кольцо по ГОСТ 9833-73 (табл. 4.18); 8 - кольцо СП по ГОСТ 6418-81 (табл. 4.19)
4.15. Гидроцилиндр (рис. 4.26)
№ варианта |
D |
|
dВ |
d1 |
d2 |
D1 |
L |
l |
S |
Детали (№ позиции) |
|||
1 |
2 |
3 |
4 |
||||||||||
Обозначение детали |
|||||||||||||
9 |
40 |
20 |
22 |
13 |
71 |
56 |
115 |
12 |
65 |
109 |
205 |
306 |
405 |
10 |
50 |
22 |
25 |
17 |
75 |
67 |
1020 |
16 |
70 |
110 |
206 |
308 |
406 |
11 |
63 |
28 |
32 |
21 |
85 |
80 |
130 |
80 |
111 |
207 |
310 |
407 |
|
12 |
80 |
36 |
36 |
25 |
110 |
105 |
130 |
102 |
112 |
208 |
312 |
408 |
Рис. 4.27. Гидроцилиндр:
1 - корпус (рис. 4.14, табл. 4.6); 2 - крышка (рис. 4.16, табл. 4.8); 3 - поршень (рис. 4.18, табл. 4.10); 4 - пружина (табл. 4.17); 5, 6- кольцо по ГОСТ 9833-73 (табл. 4.18); 7- кольцо СП по ГОСТ 6418-81 (табл. 4.19)
