Поршень, деталь 3

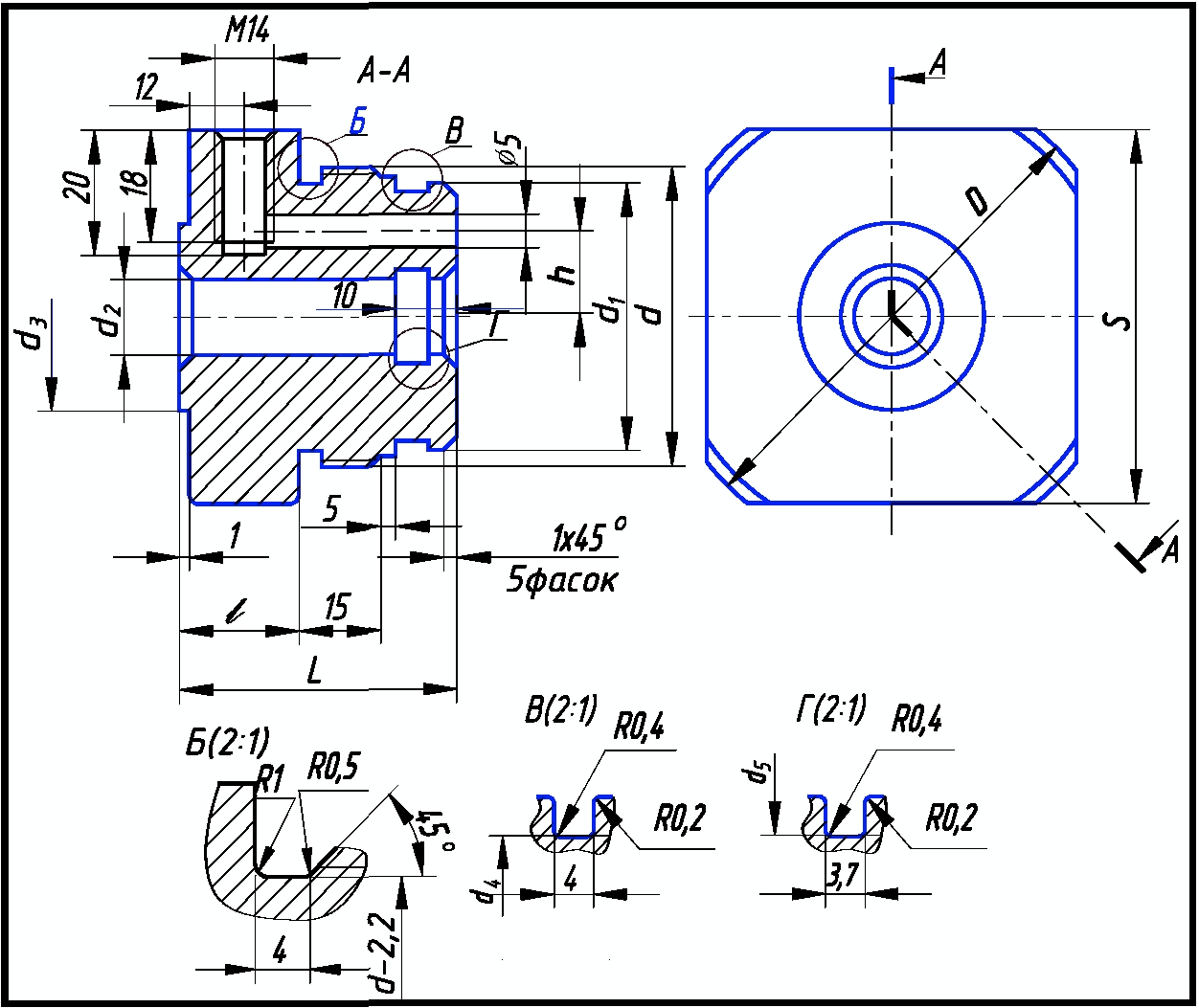

Рис. 4.17. Поршень
4.9. Поршень (рис. 4.17)
Обозначение детали |
D |
L |
d3 |
d1 |
d2 |
d3 |
l |
l1 |
k |
h |
S |
301 |
40 |
80 |
22 |
М12 |
25 |
35 |
14 |
4 |
20 |
28 |
19 |
302 |
50 |
90 |
25 |
М16 |
34 |
45 |
14 |
4 |
25 |
32 |
22 |
303 |
63 |
94 |
32 |
М20 |
45 |
58 |
18 |
6 |
30 |
40 |
30 |
304 |
80 |
97 |
36 |
М24 |
60 |
75 |
18 |
6 |
40 |
50 |
32 |
Материал – сталь 20Х ГОСТ 4543-71 |
|
|
|
|
|
|
|

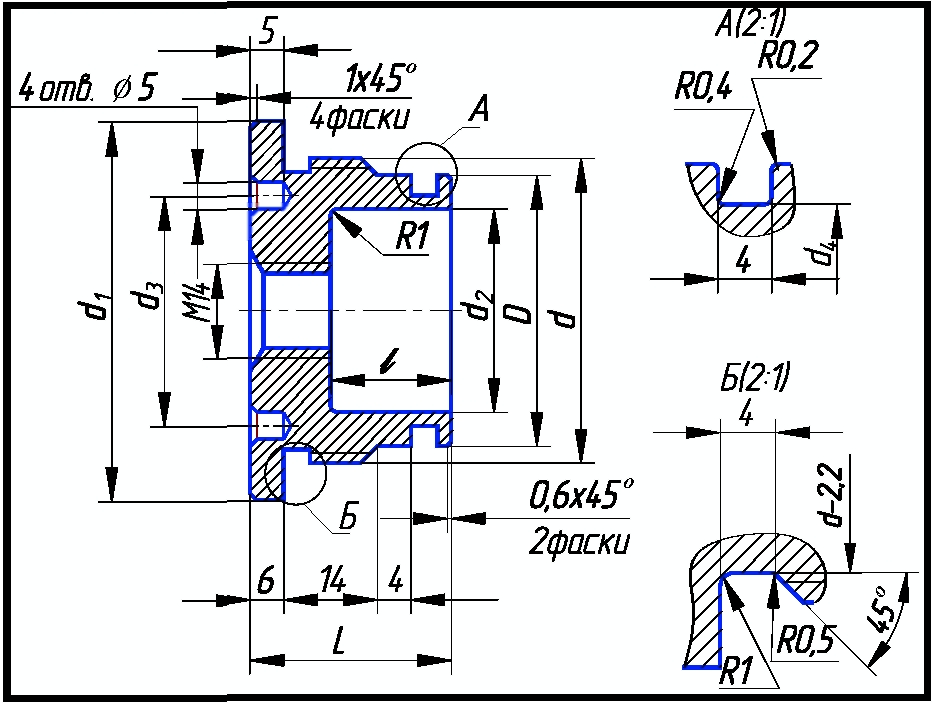

Рис. 4.18. Поршень
4.10. Поршень (рис. 4.18)
Обозначение детали |
D |
L |
dв |
d1 |
dш |
d2 |
d3 |
l |
h |
k |
305 |
40 |
88 |
22 |
13 |
20 |
32 |
35 |
14 |
26 |
4,5 |
306 |
113 |
51 |
||||||||
307 |
50 |
103 |
25 |
17 |
22 |
42 |
45 |
16 |
28 |
5,0 |
308 |
123 |
48 |
||||||||
309 |
63 |
108 |
32 |
21 |
28 |
50 |
58 |
18 |
24 |
6 |
310 |
138 |
57 |
||||||||
311 |
80 |
108 |
36 |
25 |
36 |
70 |
75 |
18 |
24 |
6 |
312 |
138 |
57 |
||||||||
Материал - сталь 20Х ГОСТ 4543-71. |
Крышка задняя, деталь 4

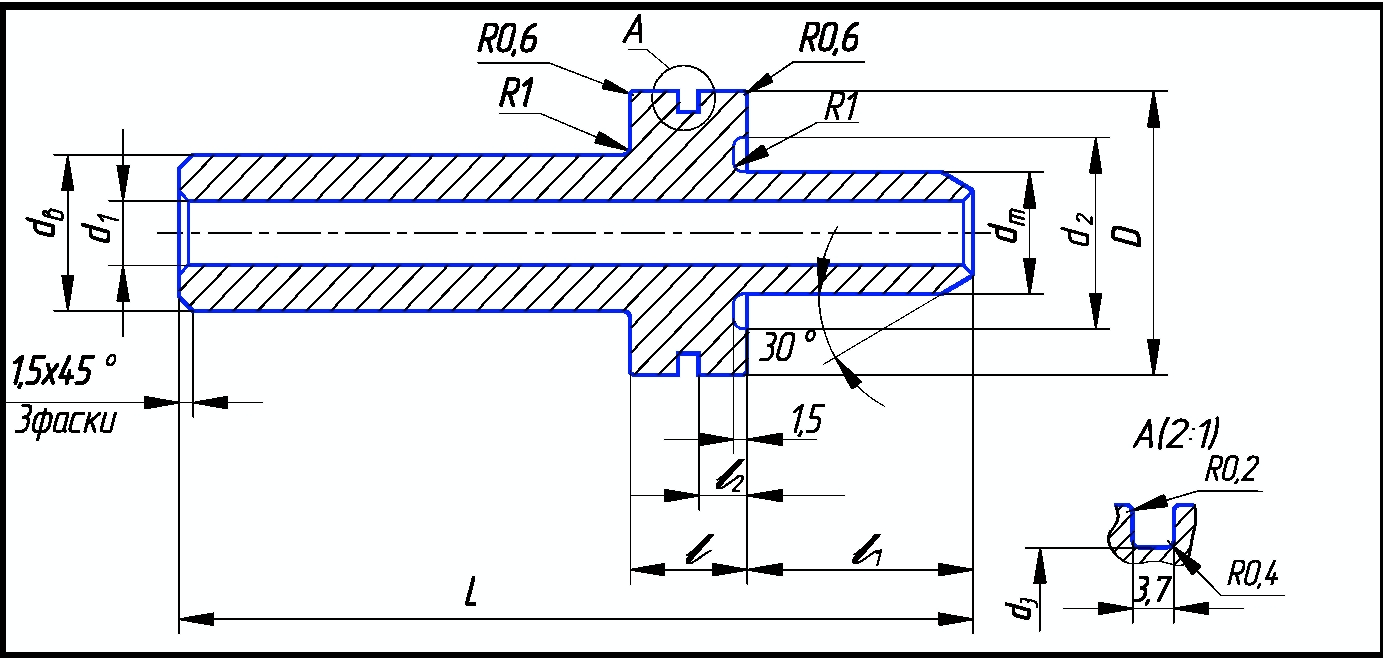

Рис. 4.19. Крышка задняя
4.11. Крышка задняя (рис. 4.19)
Обозначение детали |
d1 |
L |
d |
D |
d2 |
d3 |
d4 |
|
401 |
56 |
30 |
М45 × 1,5 |
40 |
30 |
34 |
35 |
18 |
402 |
67 |
35 |
М56 × 1,5 |
50 |
36 |
38 |
45 |
23 |
403 |
80 |
31 |
М68 × 1,5 |
63 |
50 |
48 |
58 |
19 |
404 |
105 |
33 |
М85 × 1,5 |
80 |
67 |
64 |
75 |
19 |
Материал - сталь 40Х ГОСТ 4543-71. |

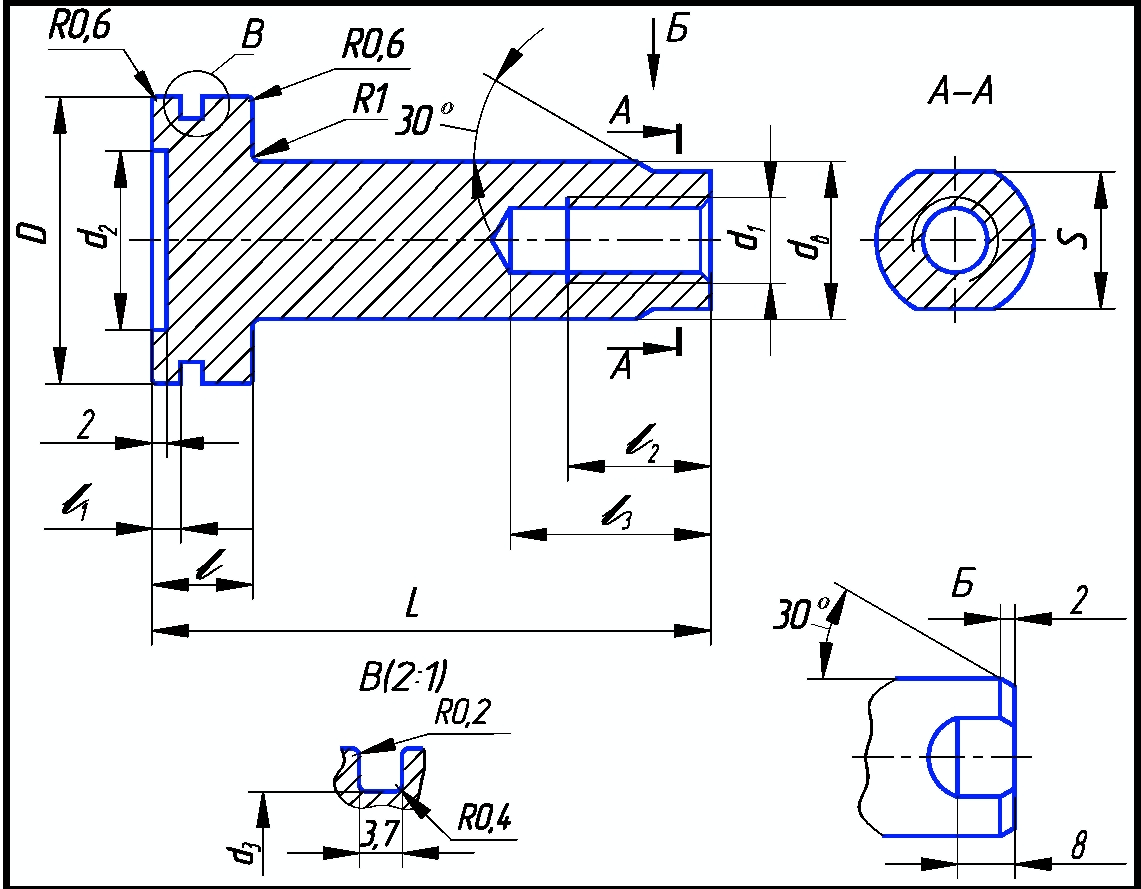

Рис. 4.20. Крышка задняя
