3. Инженерная графика. Задания к графическим работам
3.1. Графическая работа №4 геометрическое черчение
(Пример выполнения приведен на рис. 3.12)
Цель работы: Изучить и выполнить геометрические построения: уклона, конусности, сопряжений.
Задание
Выполнить по вариантам на листе чертежной бумаги формата А3.
Упражнение 4. Построить чертеж валика (рис. 3.13, табл. 3.1).
Упражнение 5. Выполнить чертеж профиля швеллера (рис. 3.14, табл. 3.2) или двутавровой балки (рис. 3.15, табл. 3.3).
Упражнение 6. Построить сопряжения (рис. 3.16).
Порядок выполнения работы

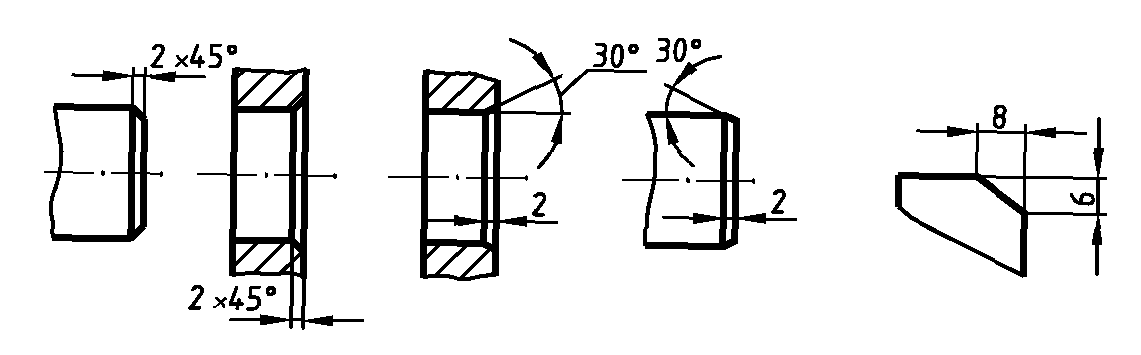

Упражнение 4. При выполнении чертежа валика буквенные значения, данные на рис. 3.13, надо заменить цифровыми. Квадрат при отсутствии проекции, определяющей его конфигурацию, следует обозначить значком , который проставляется перед размерным числом стороны квадрата, например 12. Диагональные линии проводятся толщиной s/3. По ГОСТ 2.307-68 размеры фасок под углом 45° наносят, как показано на рис. 3.1. Размеры фасок под другими углами указывают по общим правилам линейным и угловым размерами (рис. 3.2) или двумя линейными размерами (рис. 3.3).
Рис. 3.1. Рис. 3.2. Рис. 3.3.
Конусностью называется отношение диаметра окружности основания прямого конуса к высоте (рис. 3.4), а для усеченного конуса - отношение разности диаметров оснований к его высоте, т.е. K= (D -d)/h = 2tgα.
Согласно ГОСТ 2307-68 перед размерным числом, характеризующим конусность, наносится знак , вершина которого должна быть направлена в сторону вершины конуса (рис. 3.4).
В машиностроительных деталях конусность нельзя принимать произвольно, ГОСТ 8593-57 устанавливает следующий ряд нормальных конусностей: 1 : 3; 1 : 5; 1 : 7; 1 : 8; 1 : 10; 1 : 12; 1 : 15; 1 : 20 и др.
Рис. 3.4 Рис. 3.6 Рис. 3.7
Упражнение 5. При выполнении профиля швеллера или двутавровой балки все размеры берут из табл. 3.2, 3.3 и на рис. 3.14, 3.15 вместо буквенных выражений ставят цифровые. При обводке карандашом построение уклона на чертеже надо показать тонкими сплошными линиями.
Уклон прямой характеризует ее наклон к другой прямой, обычно горизонтальной и реже вертикальной. Уклон выражается отношением противолежащего катета ВС к прилежащему катету АС (рис. 3.5). Он представляет собой tg α = BC / AC. Уклон и конусность могут быть выражены простой и десятичной дробями, а также в процентах. Согласно ГОСТ 2.307-68 перед размерным числом определяющим уклон ставится знак Z, острый угол которого должен быть направлен в сторону уклона (рис. 3.5, 3.6, 3.7).
Упражнение 6. Сопряжением называется плавный переход от прямой линии к дуге окружности или от одной дуги окружности к другой. Точкой сопряжения называется общая точка двух сопрягаемых линий. Сопряжения имеют большое применение в очертаниях технических форм.
Для выполнения сопряжений между двумя прямыми линиями от прямой линии к окружности и от одной дуги окружности к другой при помощи некоторой дуги имеются три элемента построения: радиус дуги перехода, центр дуги перехода, точка сопряжения. Задается один из этих элементов (например, радиус), остальные элементы должны быть получены построением.

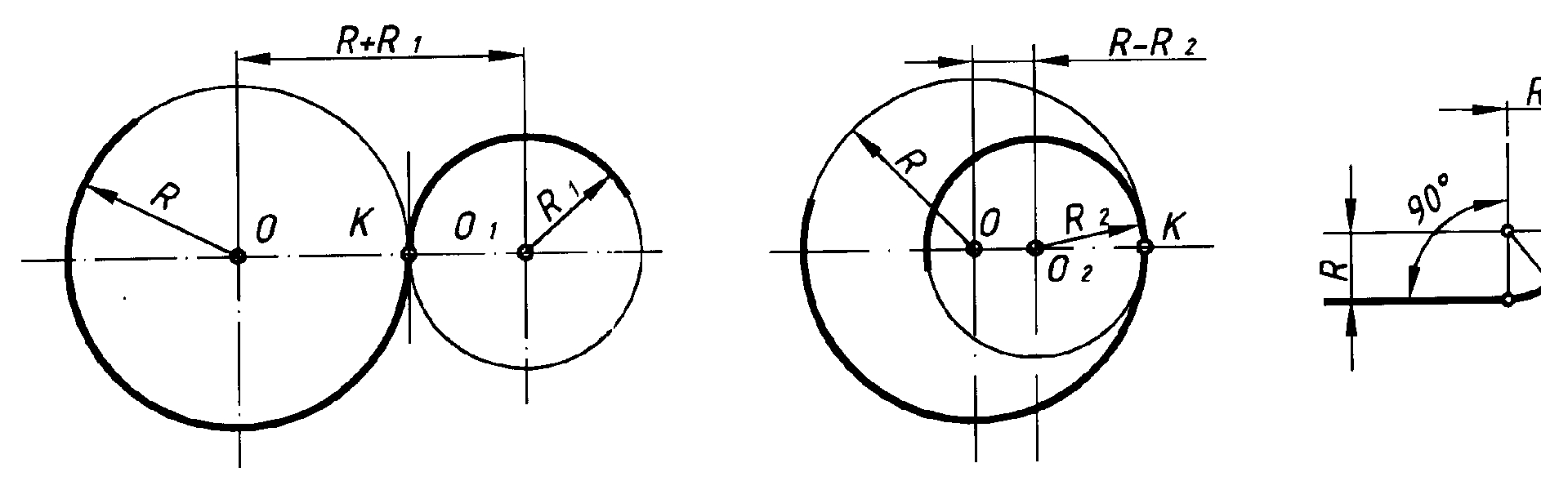

Сопряжение может быть внешним (рис. 3.8) и внутренним (рис. 3.9). Вспомогательные построения, необходимые для нахождения центра и точек сопряжения, выполняются тонкими линиями. Эти построения основаны на следующих положениях: из рис. 3.8, 3.9 видно, что прямая, соединяющая центры касающихся дуг, проходит через точку их касания. Расстояние между центрами касающихся дуг равно сумме (касание внешнее) или разности их радиусов (касание внутреннее).
Рис. 3.8. Рис. 3.9. Рис. 3.10.

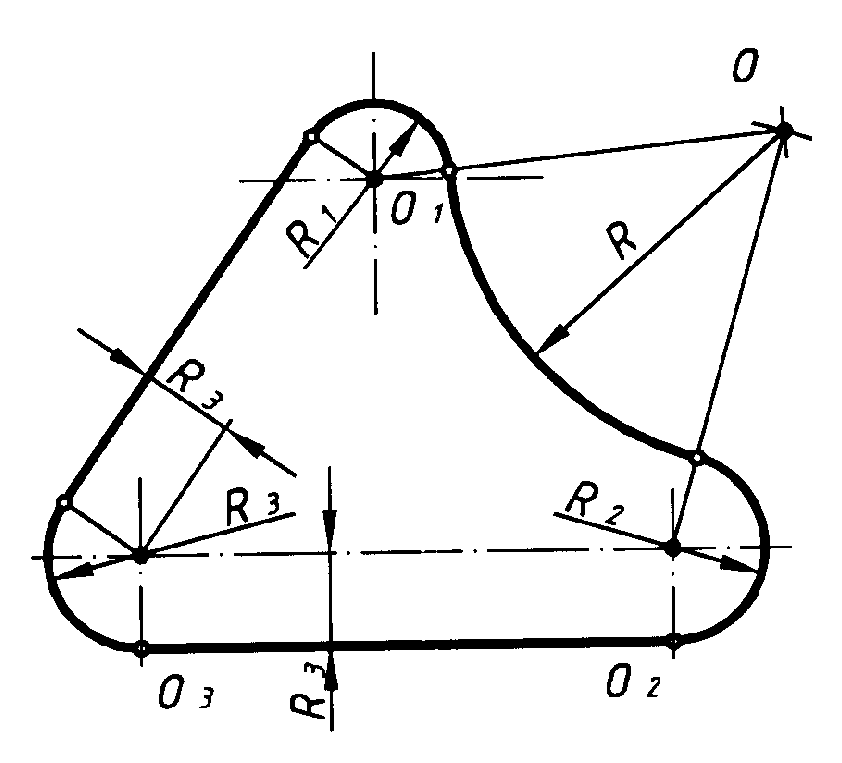

При сопряжении дуги с прямой перпендикуляр, опущенный из центра дуги на прямую, проходит через точку их касания, т.е. центр дуги сопряжения отстоит от прямой на расстоянии, равном радиусу дуги R (рис. 3.10). Элементы сопряжения даны на рис. 3.11, где показаны сопряжения дуги с дугой и дуги с прямой.
Проработать по учебнику [2, c. 6 - 10, 19 - 34, 43 - 47, 78 - 83], по справочнику [3, c. 28 - 37, 40 - 46, 75 - 76, 622 - 628] и изучить основные требования стандартов ЕСКД [8]:
ГОСТ 2.301-68. Форматы;
ГОСТ 2.302-68. Масштабы;
ГОСТ 2.304-81. Шрифты чертежные;
ГОСТ 2.303-68. Типы линий;
ГОСТ 2.104-68. Основные надписи.
Рис. 3.11

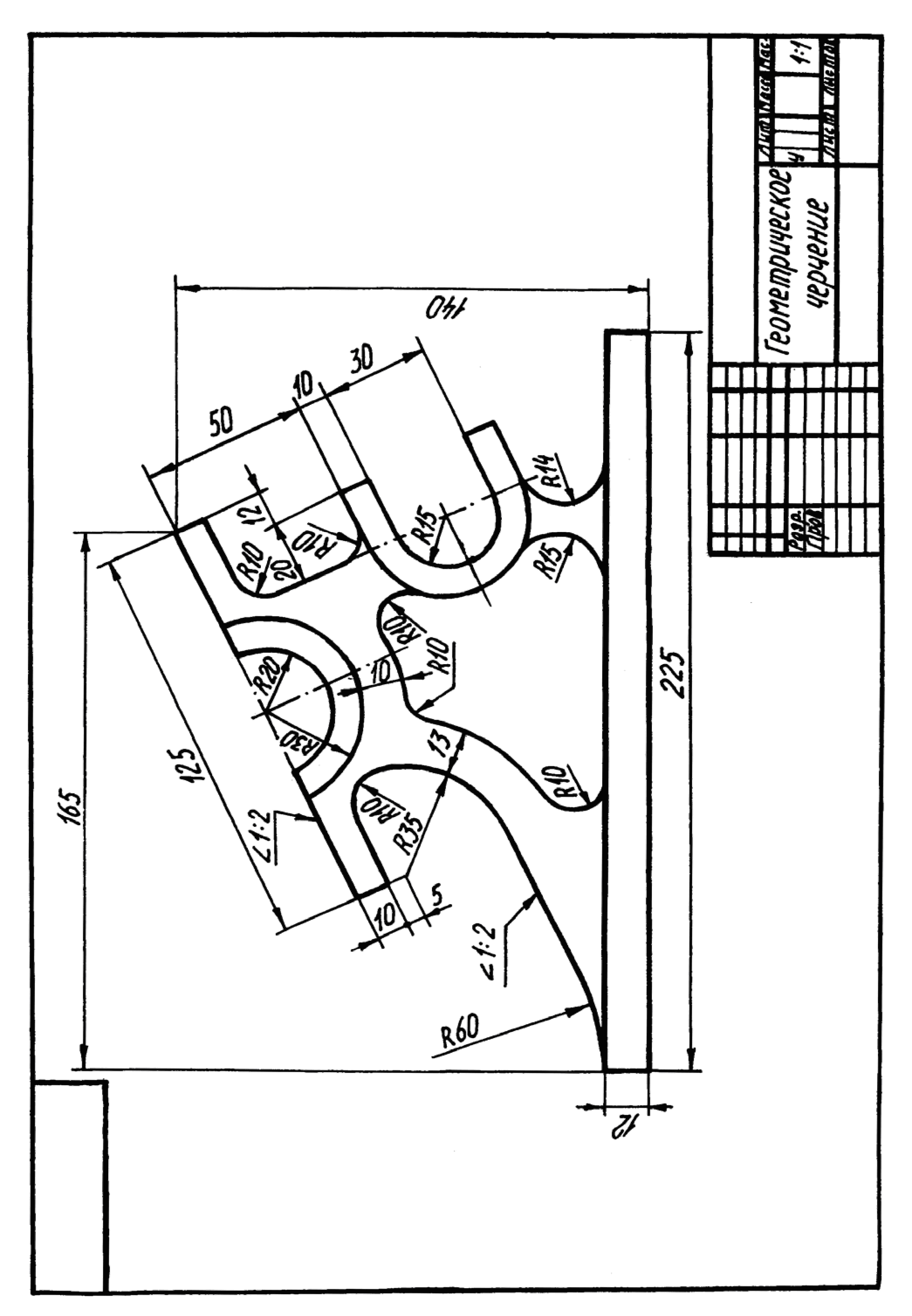

Рис. 3.12
Варианты индивидуальных заданий ГР№ 4
Данные для упражнения 4

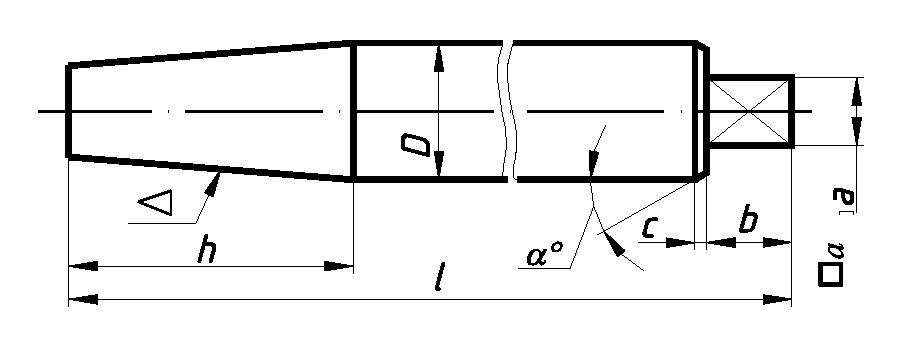

Рис. 3.13
3.1. Валик (рис. 3.13)
№ варианта |
L |
h |
D |
b |
а |
Конусность |
Коническая фаска |
|
|
Размеры, мм |
|
Высота, мм |
Угол α, град. |
||||
1; 9; 17; 25 |
260 |
50 |
25 |
15 |
10×10 |
1 :5 |
2 |
45 |
2; 10; 18; 26 |
200 |
50 |
30 |
18 |
12×12 |
1 :8 |
3 |
30 |
3; 11; 19; 27 |
220 |
60 |
35 |
20 |
15×15 |
1 :3 |
3 |
45 |
4; 12; 20; 28 |
180 |
60 |
30 |
25 |
15×15 |
10% |
3 |
60 |
5; 13; 21; 29 |
160 |
60 |
25 |
15 |
10×10 |
15% |
2 |
30 |
6; 14; 22; 30 |
150 |
40 |
30 |
25 |
15×15 |
20% |
2 |
45 |
7; 15; 23 |
240 |
60 |
35 |
12 |
20×20 |
1 :10 |
3 |
60 |
8; 16; 24 |
120 |
70 |
40 |
15 |
25×25 |
1 :7 |
2 |
30 |
Данные для упражнения 5
