2.10 Построение таблицы

Таблицы (табличную форму представления материала) применяют для лучшей наглядности и удобства сравнения материала.

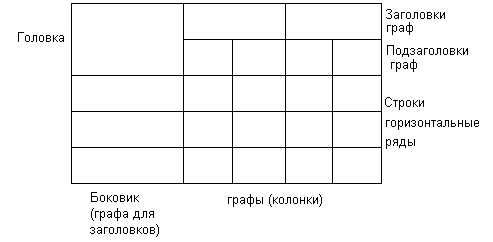

Цифровой материал, а также другие данные оформляют в виде таблиц в соответствии с рисунком 2. Таблица состоит из горизонтальных рядов (строк) и вертикальных колонок (граф). В верхней части таблицы, называемой головкой, указываются заголовки граф, а при необходимости и подзаголовки граф. Диагональные деления головки таблицы не допускаются. Заголовки строк, находящиеся в левой части таблицы, объединены в боковик таблицы.

Таблица должна иметь заголовок (наименование, название), который выполняется строчными буквами (кроме первой прописной) и помещается над таблицей слева.

При переносе части таблицы на ту же или другие страницы заголовок (название) помещают только над первой частью таблицы.

Заголовки граф, а также текст всех строк таблицы начинаются с прописных букв, а подзаголовки граф - со строчной буквы, если они составляют одно предложение с заголовком, или с прописной буквы, если они имеют самостоятельное значение. Если подзаголовки граф составляют одно предложение с заголовками, то их начинают со строчных букв. В конце заголовков и подзаголовков таблиц знаков препинания (точек) не ставят. Заголовки указывают в единственном числе. Для сокращения текстов заголовков и подзаголовков отдельные понятия, если они пояснены в тексте или приведены в иллюстрации, разрешается заменять буквенными обозначениями, в том числе установленными ГОСТ 2.321. Например: D - диаметр, H - высота, L - длина.

Таблица _________ - _______________________________________

(номер) (наименование таблицы)

Рисунок 2

Графу "№ п/п. - номер по порядку" в таблицу не включают. При необходимости нумерации показателей, параметров и других данных порядковые номера их могут быть поставлены в боковике таблицы, непосредственно перед их наименованием без точки в соответствии с рисунком 3. Перед числовым значением величин и обозначением типов, марок и т. п. порядковые номера не проставляются.

Таблица 1

Наименование показателя	Значение
	в режиме 1	в режиме 2
1. Ток коллектора, А, не менее 2. Напряжение на коллекторе, В 3. Сопротивление нагрузки коллектора, Ом	5  	7  

Рисунок 3

Повторяющийся в графе текст, если он состоит из одного слова, заменяется кавычками; если же он состоит из двух и более слов, то при первом повторении его заменяют словосочетанием "То же", а далее кавычками.

Вместо повторяющихся цифр, марок, знаков, математических и других символов ставить кавычки не допускается. Графы таблиц не должны быть пустыми. Если сведений по данной графе нет, то в графе ставится тире.

Классы чисел в графе должны находиться точно один под другим. Числовые значения в одной графе должны иметь одинаковое количество десятичных знаков.

Если все параметры таблицы имеют одинаковую размерность, то обозначение единицы измерения помещают над таблицей в заголовке (см. рисунок 5); если различная размерность, то обозначения единиц указывают в заголовках граф (см. рисунок 4). Если параметры в одной строке имеют одинаковую размерность, то единицу физической величины указывают в соответствующей строке боковика таблицы (рисунок 2).

Таблица 1

Тип изолятора	Номинальное напряжение, В	Номинальный ток, А
ПНР-6/400	6	400
ПНР-6/800		800
ПНР-6/900		900

Рисунок 4

Над заголовком таблицы, в левом углу, указывается слово "Таблица" с порядковым номером либо в пределах раздела, либо в пределах всего документа. При ссылке в тексте на таблицу указывают, например: "..см. таблицу 2" или "таблица 2.2", начиная со строчной буквы без кавычек. Если в документе или разделе документа только одна таблица, номер ей не присваивают и слово "Таблица" не пишут.

Если строки или графы таблицы выходят за формат листа, то таблицу делят на части, которые либо переносят на другие страницы, либо помещают на одном листе рядом, либо одну часть под другой.

При переносе таблицы на следующую страницу головку таблицы повторяют и над ней указывают "Продолжение таблицы" с указанием номера в соответствии с рисунком 5.

Если в конце страницы таблица прерывается и её продолжение будет на следующей странице, в первой части таблицы нижнюю горизонтальную линию, ограничивающую таблицу, не проводят (см. рисунок 5).

Если части таблицы помещают рядом, то в каждой части повторяют головку; при размещении частей таблицы одна под другой - повторяют боковик.

Таблицу следует помещать после первого упоминания о ней в тексте. Допускается оформлять таблицы в виде приложений и помещать в конце текста. В этом случае таблица обозначается “Таблица В.1“, если она приведена в приложении В, без кавычек.

При расположении таблицы вдоль длинной стороны листа головку таблицы располагают так, чтобы для её чтения документ надо было поворачивать по часовой стрелке на 90⁰.

Пример оформления таблиц показан ниже.

"... проведены расчёты, результаты которых представлены в таблице 2.1”

Таблица 2.1 - Сезонные значения вязкости нефти, в миллиметрах в квадрате на секунду.

Наименование трубопровода	Период эксплуатации
	летний	зимний	переходный
1	2	3	4
Нефтепровод Нижневартовск - Курган Нефтепровод Альметьевск – Нижний Новгород Нефтепровод Шаим - Тюмень Нефтепровод Пермь - Уфа Нефтепровод Ухта - Рязань	24,0 16,0 10,6 34,4 14,2	28,3 18,4 16,5 Останавлива-ется >>	26,0 17,0 - Данные ориен-тировочные То же

Таблица ... В миллиметрах

Номинальный диаметр резьбы болта, винта шпильки	Внутрен-ний диаметр резьбы	Толщина шайбы
		лёгкой		нормальной			тяжёлой
		а	В	а		В	а	В
2,0	2,1	0,5	0,8	0,5		0,5	-	-
2,5	2,6	0,6	0,8	0,6		0,6	-	-
3,0	3,1	0,8	1,0	0,8		0,8	1,0	1,2
Продолжение таблицы … В миллиметрах
Номинальный диаметр резьбы болта, винта шпильки	Внутрен-ний диаметр резьбы	Толщина шайбы
		лёгкой		нормальной			тяжёлой
		а	В	а	В		а	В
4,0	4,1	1,01	1,2	1,0		1,2	1,2	1,6
...	...	...	...	...		...	...	...
...	...	...	...	...		...	...	...
42,0	42,5	-	-	9,0		9,0	-	-

Примечание. Здесь (и ранее по тексту) таблицы приведены условно для иллюстрации соответствующих требований настоящего стандарта

Рисунок 5
