2.7 Единицы физических величин. Знаки в тексте

Применяются единицы физических величин Международной системы единиц (СИ) и единицы, допускаемые к применению наравне с единицами СИ без ограничения срока. Кроме того, могут использоваться единицы, временно допускаемые к применению наравне с единицами СИ. Срок их изъятия будет установлен по международному соглашению. Могут использоваться также десятичные кратные и дольные от перечисленных единиц физических величин. В учебном процессе при необходимости разрешается рядом с обозначением единиц измерения в системе СИ в скобках указывать обозначение в ранее применяемой системе и наоборот.

В следующих ниже таблицах приводятся часто используемые физические величины, единицы физических величин которых даются в соответствии с ГОСТ 8.417.

Таблица 4 - Основные и производные единицы

Наименование величины	Единица
	наименование	обозначе-ние
1	2	3
Длина	метр	м
Масса	килограмм	кг
Время	секунда	с
Сила электрического тока	ампер	А
Термодинамическая температура	кельвин	К
Количество электричества (электрический заряд)	кулон	Кл
Электрическое напряжение, электрический потенциал, разность электрических потенциалов, электродвижу-щая сила	вольт	В
Электрическая ёмкость	фарад	Ф
Электрическое сопротивление	ом	Ом
Световой поток	люмен	Лм
Освещённость	люкс	Лк
Момент силы	ньютон-метр	Нм
Поверхностное натяжение	ньютон на метр	Н/м
Динамическая вязкость	паскаль-секунда	Пас
Кинематическая вязкость	метр квадратный на секунду	м2/с
Теплоёмкость системы, энтропия системы	джоуль на кельвин	Дж/К
Удельная теплоёмкость,	джоуль на килограмм-кельвин	Дж/(кгК)
Теплопроводность	ватт на метр-кельвин	Вт/(мК)
Объёмный расход	метр кубический в секунду	м3/с
Массовый расход	килограмм в секунду	кг/с
Продолжение таблицы 4
Наименование величины	Единица
	наименование	обозначе-ние
1	2	3
Удельное электрическое сопротивление	ом на метр	Омм
Коэффициент теплопередачи	ватт на квадратный метр-кельвин	Вт/(м2К)
Удельная теплота фазового превращения, теплота сгора-ния топлива	джоуль на килограмм	Дж/кг
Температуропроводность	метр квадратный в секунду	м2/с
Коэффициент диффузии	метр квадратный в секунду	м2/с
Количество движения	килограмм на метр в секунду	кгм/с
Момент количества движения	килограмм на метр квадратный в секунду	кгм2/с
Момент инерции	килограмм на метр квадратный	кгм2

Примечание. Кроме температуры Кельвина допускается применять также температуру Цельсия, выраженную в градусах Цельсия (обозначение С).

Таблица 5 - Единицы, допускаемые к применению наравне с единицами СИ

Наименование величины	Единица
	наименование	обозначение
1	2	3
Масса Время* Плоский угол	тонна минута час сутки градус минута секунда	т мин ч сут ... ...' ..."
Продолжение таблицы 5
Наименование величины	Единица
	наименование	обозначение
1	2	3
Объём, вместимость Площадь Полная мощность Реактивная мощность	литр гектар вольт-ампер вар	л га ВА Вар

*⁾ Допускается также применять другие единицы, получившие широкое распространение, например: неделя, месяц, год, век и т.д.

Размерность одного и того же параметра в пределах всей пояснительной записки должна быть постоянной. Применять условные обозначения единиц измерения без цифровых значений не допускается, в этом случае они пишутся без сокращений, например: толщина стенки трубы - в миллиметрах. Если в тексте приводится ряд цифровых величин с одинаковой размерностью, то размерность при них указывается один раз (при последнем числе).

В тексте не допускается применение без числовых или буквенных значений математических знаков:  ,  , ,  , , log (lg, ln), sin, cos и др., а также знаков: N, %, , t,  др. Эти знаки в тексте пишут словами. Знаки №,  при нескольких числах ставят только один раз.

В тексте документа не допускается ставить математический знак минус (-) , минус (+) перед отрицательными и положительными значениями величин, а следует писать слово "минус", “плюс”.

Индексы стандартов (ГОСТ, ОСТ и т.п.) без регистрационного номера не обозначаются.

Рубли и копейки в тексте сокращают: руб. и коп. Также они употребляются в головках и боковиках таблиц, при расшифровке символов формул без цифрового сопровождения. Если рубли и копейки пишутся после цифр, то сокращают так: 12 р. 33 к. , а не 12 руб. 33 коп.

Порядковые числительные следует писать с указанием падежных окончаний (5-й насос, 5-м насосом, 6-го трубопровода, 6-му трубопроводу). При перечислении нескольких чисел окончания ставят только у последнего, например: 1, 2 и 5-й линиях.

Не ставят падежные окончания в числительных, стоящих после существительных (например, в разделе 3), в количественных числительных, употребляемых вместе с существительными (например, на 20 страницах), в датах (например, 5 мая), а также с римскими цифрами.

При указании пределов величин (от...до) рекомендуется применять тире, например: рисунки 1-4, абсолютная шероховатость 0,1-0,2 мм.

Выделение в тексте отдельных слов, фраз и предложений выполняется: написанием вразрядку, прописными буквами, подчёркиванием, жирным или полужирным шрифтом (при наборе).

8. Формулы, выполнение расчётов

Все расчёты в дипломных (курсовых) проектах (работах) и отчётах должны быть основаны на использовании системы СИ (SI) в соответствии с ГОСТ 8.417.

Буквы и цифры в формулах вписываются одним из стандартных шрифтов, предусмотренных ГОСТ 2.304, с высотой знаков не менее

3,5 мм.

Для всех расчётов строго выдерживается общая единая форма записи, приводятся ссылки на источники, откуда взята расчётная формула, с необходимыми пояснениями принятых обозначений и их размерностей. Необходимо соблюдать следующую последовательность записи:

• искомая величина;

• формула, пояснение обозначений и их размерностей;

• числовая подстановка;

• окончательный результат расчётов, снабжённый размерностью найденной величины.

В формулах не допускаются никакие промежуточные расчёты, преобразования и сокращения.

Формулы (уравнения) располагают слева без абзаца относительно боковых линий рамки листа. Расстояние между строкой формулы и верхней или нижней строками текста равно 10 мм. Расстояние между строками формулы такое же, как и между строками в тексте. В тех случаях, когда формула не помещается на одной строке, ее переносят в другую. Разрывать формулу можно на математических знаках равенства (=) или после знаков плюс (+), минус (-), умножения () и деления (:), обязательно повторяя знак на следующей строке.

Все формулы, если их более одной, нумеруются арабскими цифрами в пределах раздела. Номер формулы состоит из номера раздела и порядкового номера формулы, разделенных точкой. Номер указывают в круглых скобках с правой стороны листа на уровне формулы. Допускается нумерация в пределах всего документа.

Ссылки в тексте на номер формулы дают в круглых скобках, например: “... в формуле ( 2.1 ) ... “, без кавычек.

В сложных формулах применяют круглые, квадратные и фигурные скобки, причем, как правило, круглые должны находиться внутри квадратных, а квадратные - внутри фигурных. Закрывающиеся и открывающиеся скобки, идущие одна за другой, между собой не отделяются. Скобки необходимо писать так, чтобы они полностью по высоте охватывали заключенные в них формулы.

Значения символов и числовых коэффициентов, входящих в формулу, приводятся непосредственно под формулой. Значения каждого символа дают всегда с новой строки в той последовательности, в какой он приведен в формуле. Первая строка расшифровки должна начинаться со слова “где“, без двоеточия после него. При необходимости (например, для эмпирических формул) после значения символа приводится единица измерения данной величины через запятую. Не допускается в конце формулы, приведенной в символической (буквенной) форме, указывать единицу измерения искомой величины. Единица измерения искомой величины должна быть указана в тексте перед формулой или под формулой.

Пример описания формул приведен ниже.

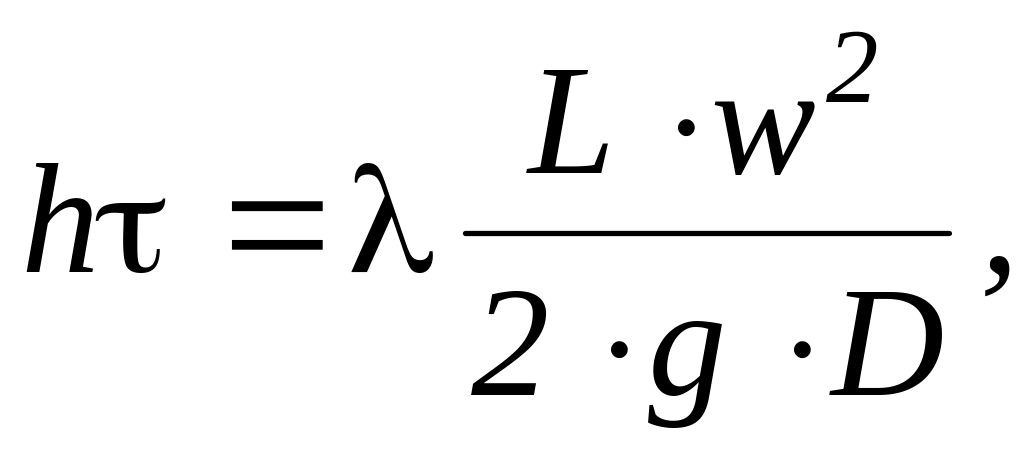

где h_{ -} потери напора на трение, м;

 - коэффициент гидравлического сопротивления;

L - длина трубопровода, м;

w - средняя скорость течения нефти, м/с;

g - ускорение свободного падения, м/с²;

D - внутренний диаметр трубопровода, м.

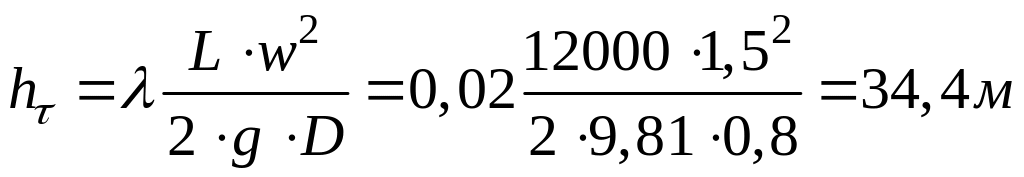

Пример оформления расчётов:

Если в расчёте применяемая формула ранее не была описана, то под ней следует дать значения символов и числовых коэффициентов.

Числа, которыми заменяются буквы формулы, ставятся на местах, которые занимала буква. Перестановки, либо произвольная подстановка числовых значений в формулах, не допускаются.

В тех случаях, когда расчёты по одной и той же формуле повторяются многократно, формула должна быть записана в обычном виде, затем в ней делаются числовые подстановки всех величин, постоянных для данной группы расчётов, наконец, все числа должны быть сведены в один общий числовой коэффициент. После этого оставшаяся часть расчётов выполняется (может быть представлена) табличным методом.

Если подбор технологического оборудования, расчёт режимов его работы или выбор других процессов выполняется по единой методике, следует провести полный объём расчётов для одного варианта, а результаты расчётов по остальным вариантам представить в виде таблицы.

Размерность одного и того же параметра в пределах пояснительной записки дипломного (курсового) проекта (работы) должна быть постоянной (в одной из установленных единиц измерения).

Следует обратить внимание на правила пунктуации в текстовом документе с формулами.

Общее правило: формула включается в предложение как его равноправный элемент. Поэтому в конце формул и в тексте перед ней знаки препинания ставят в соответствии с правилами пунктуации.

Двоеточие перед формулой ставят лишь в тех случаях, когда оно необходимо по правилам пунктуации: 1) в тексте перед формулой содержится обобщающее слово; 2) этого требует построение текста, предшествующего формуле.

Знаки препинания между формулами, следующими одна за другой и не разделёнными текстом, отделяют запятой или точкой с запятой. Эти знаки препинания помещают непосредственно за формулами до их номера.

Помимо буквенного обозначения единиц величин, входящих в формулы, в формулах используются символы и индексы, позволяющие выделить эти величины из всей совокупности однородных величин.

Символ – условное обозначение, во-первых, математических и физических величин, во-вторых, единиц физических величин и, в-третьих, математических знаков.

В качестве символов используются буквы русского, латинского, греческого и готического алфавитов. Чтобы избежать совпадения символов различных величин, применяются индексы.

Индексом могут служить строчные буквы русского, латинского и греческого алфавитов, арабские и римские цифры, штрихи. Располагаются индексы справа от символа вверху или внизу. Однако верхние индексы используются крайне редко, так как это место расположения степени. Не допускается применение одновременно и верхнего, и нижнего индексов.

При использовании символов и индексов соблюдаются следующие требования:

1. одна и та же величина в тексте всего документа должна быть обозначена одинаково;

2. символы и индексы физических величин и их единиц измерения соответствуют ГОСТ 8.417;

3. буквенные индексы соответствуют начальным или наиболее характерным буквам наименования понятия или величины, на связь с которыми указывает индекс (например, К_р - константа равновесия);

4. индекс 0 (ноль) используется только в случаях, указывающих на начальные или исходные показатели.

Следует помнить, что использование одного и того же буквенного обозначения (символа) для обозначения различных физических параметров и величин в пределах одного текстового документа недопустимо.

2.9 Иллюстрации в текстовом документе

Количество иллюстраций выбирается таким образом, чтобы их было достаточно для пояснения излагаемого текста.

Все иллюстрации (чертежи, схемы, графики или диаграммы, фотографии и т.п.) именуются рисунками. Они могут быть расположены как по тексту документа (возможно ближе к соответствующим частям текста), так и в конце его или даны в приложении. Иллюстрации выполняются в соответствии с требованиями ЕСКД или СПДС на кальке или белой бумаге чем-то одним: тушью, пастой или карандашом.

Иллюстрации, за исключением иллюстраций приложений, следует нумеровать арабскими цифрами сквозной нумерацией. Если рисунок один, то он обозначается "Рисунок 1" без кавычек.

Иллюстрации каждого приложения обозначают отдельной арабской цифрой с добавлением перед цифрой обозначения приложения. Например - Рисунок А.3.

Допускается нумеровать иллюстрации в пределах раздела арабскими цифрами. В этом случае номер иллюстрации состоит из номера раздела и порядкового номера иллюстрации, разделённых точкой. На все иллюстрации должны быть ссылки в тексте по типу: "...рисунок 1.1...", "...в соответствии с рисунком 1.2..." или "...см. рисунок 1.1..." без кавычек. В случае сквозной нумерации иллюстраций в пределах всего документа при ссылках на эти иллюстрации следует писать "... показана в соответствии с рисунком 2".

Иллюстрации могут иметь наименование и поясняющие данные (подрисуночный текст). Слово "Рисунок 1" с номером иллюстрации и его наименованием помещают после поясняющих данных и рассматривают следующим образом: Рисунок 1 - Детали прибора.

Если в тексте документа имеется иллюстрация, на которой изображены составные части изделия, то на этой иллюстрации указываются номера позиций этих составных частей в пределах данной иллюстрации, которые располагают в возрастающем порядке, за исключением повторяющихся позиций, а для электро- или радиоэлементов - позиционные обозначения, установленные в схемах данного изделия.

Исключение составляют электро- и радиоэлементы, являющиеся органами регулировки или настройки, для которых (кроме номера позиции) дополнительно указывают в подрисуночном тексте назначение каждой регулировки и настройки, позиционное обозначение и надписи на соответствующей планке или панели.

Допускается, при необходимости, номер, присвоенный составной части изделия на иллюстрации, сохранять в пределах всего текстового документа.

Для схем расположения элементов конструкции архитектурно-строительных чертежей зданий (сооружений) указывают марки элемен-тов.

При ссылке в тексте на отдельные элементы деталей (отверстия, пазы, канавки, буртики и др.) их обозначают прописными буквами русского алфавита.

Указанные данные наносят на иллюстрацию согласно ГОСТ 2.109.

Иллюстрацию располагают после первой ссылки на неё и так, чтобы её удобно было рассматривать без поворота документа или с поворотом на 90⁰ по часовой стрелке. Примеры выполнения диаграмм приведены в приложении М (см. рисунки М.2 – М.4).

Особенности оформления графического материала (чертежей) при выполнении дипломных (курсовых) проектов (работ) рассмотрены в разд.3.
