Процессы кондиционирования помещений
Для обеспечения заданных условий воздушной среды в кондиционируемые помещения необходимо подавать приточный воздух с определенными параметрами, подвергая его специальной обработке в кондиционере [16].
В кондиционере производятся фильтрация и тепловлажностная обработка воздуха (Рис. 70). В теплый период года наружный воздух охлаждается и осушается, а в холодный период – подогревается и увлажняется.

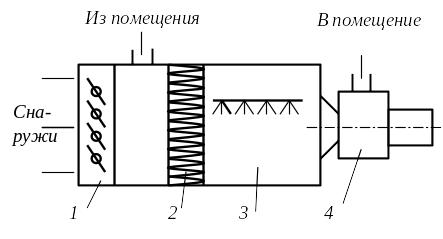

Рис. 70. Принципиальная схема кондиционера:
1 – вентиляционная заслонка; 2 – фильтр для воздуха;
3 – устройство тепловлажностной обработки воздуха; 4 - вентилятор
Бытовые кондиционеры, как правило, не выполняют отопительных функций, так как их энергетическая мощность, рассчитанная на охлаждение, будет недостаточной для отопления тех же помещений. В связи с этим в бытовых кондиционерах обычно отсутствует и увлажнитель воздуха.
Атмосферный воздух представляет собой механическую смесь различных газов и водяных паров. Смесь сухой части воздуха и водяных паров называется влажным воздухом.
Влагосодержание
воздуха – это масса водяного пара
находящегося во влажном воздухе,
отнесенная к массе его сухой части
:
.
Влагосодержание имеет размерность [г/кг].
Относительная влажность воздуха – это отношение массы водяных паров во влажном воздухе к массе водяных паров в воздухе при той же температуре и полном насыщении:
.
Энтальпия влажного воздуха – это количество теплоты, находящейся во влажном воздухе, сухая часть которого имеет массу 1 кг:
где
– энтальпия 1 кг сухой части воздуха;
– энтальпия 0,001
кг водяного пара.
Подставив в формулу численные значения энтальпий и приведя их значения к размерности [кДж/кг], получим
Первый член
уравнения
представляет собой энтальпию сухой
части воздуха, второй
– энтальпию перехода воды в пар, а
третий
– энтальпию пара, содержащегося в
воздухе.
Графическая
интерпретация уравнения носит название
-диаграммы
(Рис. 71). Она связывает между собой
основные параметры, характеризующие
состояние влажного воздуха
при определенном давлении.

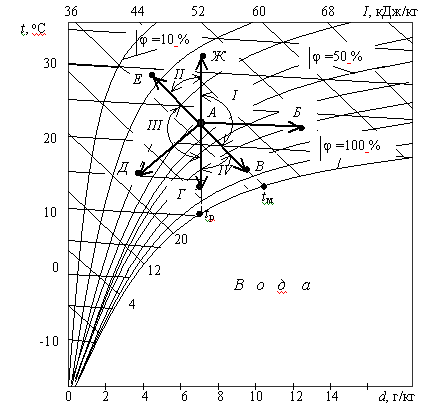

Рис. 71. Некоторые характерные точки на I-d -диаграмме
И лучи тепловлажностных процессов
На
-диаграмме
любая точка обозначает вполне определенное
физическое состояние воздуха. Некоторые
точки имеют особое значение. Точка
росы – точка пересечения прямой
с линией
.
Для каждого влагосодержания есть своя
температура точки росы
.
Точка мокрого термометра –
точка пересечения прямой
с линией
.
Ей соответствует температура мокрого
термометра
.
Линия, соединяющая между собой точки диаграммы, соответствует некоторому термодинамическому процессу и называется лучом тепловлажностного процесса. Рассмотрим характерные случаи изменения состояний воздуха.
1.
.
Изотермический процесс. Воздух
одновременно поглощает теплоту и влагу.
2.
.
Изоэнтальпический (адиабатический)
процесс увлажнения и охлаждения воздуха.
3.
.
Охлаждение воздуха при постоянном
влагосодержании.
4.
.
Охлаждение и осушение воздуха.
5.
.
Изоэнтальпический процесс осушки
воздуха абсорбентами.
6.
.
Нагрев воздуха при постоянном
влагосодержании.
Все возможные процессы изменения влажного воздуха можно разделить на -диаграмме на четыре характерных сектора:
Сектор I
– процессы, в которых происходит
повышение энтальпии и увлажнение
воздуха. Осуществляются путем контакта
воздуха с водой при орошении.
Температура воды
должна быть выше температуры мокрого
термометра
.
Сектор II – процессы осушки воздуха с повышением его энтальпии. Такие процессы возможны при применении химических поглотителей влаги с одновременным подогревом воздуха и крайне редки.
Сектор III
– процессы с уменьшением энтальпии и
влагосодержания воздуха. Их можно
осуществить при контакте с поверхностными
воздухоохладителями (испарителями
холодильной установки) или орошаемыми
воздухоохладителями при
.
Сектор IV
– процессы понижения энтальпии воздуха
с одновременным увлажнением. Такие
процессы можно осуществить при контакте
воздуха с водой при температуре
.
Работа кондиционеров по процессам в секторах I, II характерна для холодного периода, а в секторах III, IV – для теплого.
По
-диаграмме
можно определить точку смеси двух
объемов воздуха с разными параметрами.
Для каждого состояния воздуха находят
точку, например точку
(Рис. 72), соответствующую массе
воздуха с параметрами
,
и точку
,
соответствующую массе
воздуха с параметрами
.

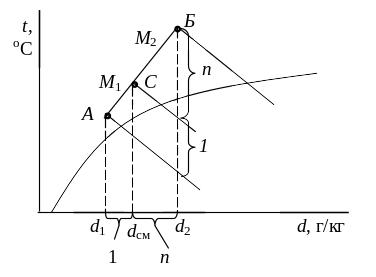

Рис. 72. Определение параметров смеси двух объемов воздуха
Точка смеси
лежит на прямой
и делит эту линию на отрезки, обратно
пропорциональные массе воздуха каждой
из составных частей, т. е.
.
Пропорции отрезков выразятся как
.
Таким образом, -диаграмма позволяет описать тепловлажностные процессы, протекающие при кондиционировании воздуха, и рассчитать мощность холодильного агрегата кондиционера:
,
где
– расход холода на охлаждение воздуха
в кондиционере;
– массовая подача охлажденного воздуха;
- начальная и конечная энтальпии
охлажденного воздуха;
– коэффициент запаса на потери холода
(для бытовых кондиционеров
= 1,15…1,20).
В современных
бытовых кондиционерах все шире используют
экологически безопасные фреонозаменяющие
холодильные агенты. Для фреоновых же
холодильных агрегатов кондиционеров
типовым режимом является: температура
кипения хладоагента в испарителе
;
температура конденсации паров хладоагента
в конденсаторе
;
температура переохлаждения хладоагента
.
