Свч печи
Параметры свч-нагрева
Для нагрева пищевых продуктов используют главным образом диапазон дециметровых волн, т.е. частоты 433, 896, 915 и 2375, 2450 МГц. Рабочая частота 2450 (2375) МГц наиболее часто используется в бытовых СВЧ-печах. Повышение частоты несколько снижает степень поглощения энергии большинством продуктов и уменьшает глубину проникновения поля в нагреваемый продукт (Рис. 39).
СВЧ-печи бытового назначения относятся к печам малой мощности (до 2,5 кВт полезной мощности). Мощностью определяется продолжительность обработки продуктов, расход энергии, а также габаритные размеры и масса печи.
Наиболее рационально эти требования сочетаются при полезной мощности в рабочей камере 0,8-1,1 кВт. Повышение мощности свыше 1 кВт требует увеличения размеров печи, но не дает заметного выигрыша во времени. Снижение же мощности ниже 0,8 кВт приводит к относительно большому увеличению времени обработки без существенного уменьшения размеров печи. С учетом КПД (44-47 %) потребляемая мощность бытовых СВЧ-печей составляет 1,7-2,4 кВт.

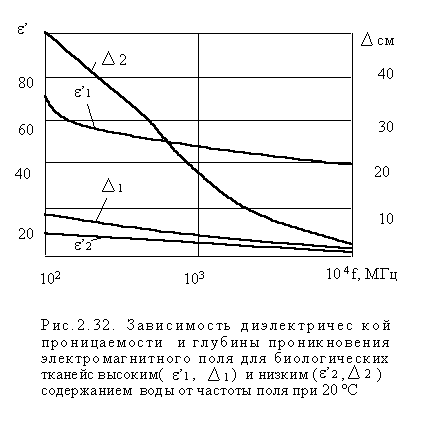

Рис.
39. Зависимость диэлектрической
проницаемости
и проникновения электромагнитного
поля
для биологических тканей с высоким
и низким
содержанием воды от частоты поля при
20 оС
В некоторых процессах (разогрев, размораживание) рекомендуемая мощность может быть ниже номинальной на 25-50 %. Поэтому СВЧ-печи должны иметь регулятор мощности.
Оптимальная загрузка свч-печи
Для
обеспечения оптимального режима
СВЧ-обработки необходимо назначить
параметры процесса: темп нагрева,
желаемое изменение влагосодержания,
начальную и конечную температуру
продукта. Основным фактором, определяющим
темп нагрева
,
является удельная мощность
,
определяемая из отношения полезной
мощности СВЧ- генератора к объему
обрабатываемого продукта. При этом
форма продукта должна обеспечивать
тепловыделение во всем объеме, а масса
продукта с учетом его диэлектрических
характеристик – трансформацию всей
мощности генератора в теплоту.
Таким
образом, форма обрабатываемых продуктов
должна быть такой, чтобы их линейные
размеры хотя бы в одном измерении не
превышали удвоенного значения глубины
проникновения СВЧ-поля в пищевой
продукт. Для большинства продуктов
при
;
при
;
при
.
Установлено, что изделия в форме низкого
цилиндра при
наилучшим образом удовлетворяют
условиям СВЧ-нагрева.
Уменьшение массы продукта ниже оптимальной вызывает ухудшение работы СВЧ-генератора из-за возврата в него энергии и снижения КПД. Увеличение массы сверх оптимальной снижает удельную мощность СВЧ-энергии, генерируемой в продукте. Это замедляет тепловую обработку (Рис. 40).

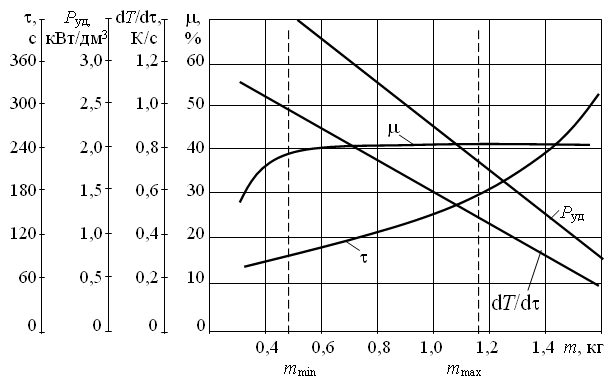

Рис. 40. Основные параметры диэлектрического нагрева воды в зависимости от массы
для СВЧ-установки с полезной мощностью 2 кВт ( = 2450 МГц)
Как
показывает практика, пищевые продукты
можно приготовить в СВЧ-печи за 3-8 мин.
При этом их следует по возможности
быстро довести до
и выдержать при этой температуре
определенное время. Такая температура
имеет условное название температуры
кулинарной готовности
.
Ее необходимо учитывать при назначении
оптимальных режимов СВЧ-обработки.
После доведения продукта до температуры
готовности (первый этап) полезную
мощность следует снизить (второй этап)
до уровня, обеспечивающего поддержание
температуры готовности и компенсации
теплоты на структурные и биохимические
превращения (Рис. 41).

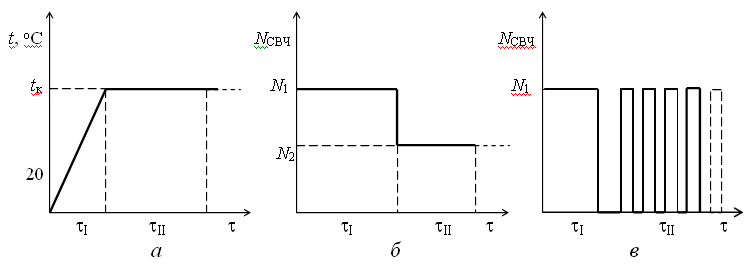

Рис. 41. График тепловой обработки пищевых продуктов
