17. Интерпретация данных мтз, мтп, тт.Стр 217-220
При интерпретации данных эл-магнитных зондирований считают, что наблюдения были выполнены на поверхности среды, мало отличающейся от горизонтально-слоитсой. В общем случае кажущееся сопротивление явл-ся комплексной величиной, т.е. можно рассматривать его амплитуду и фазу . Соответствующие кривые эл-магнитных зондирований наз-ся амплитудными и фазовыми. Они несут примерно одинаковую инф-ю о геоэл-м разрезе, поэтому часто ограничиваются интерпретацией только амплитудных кривых. Пинципы интерпритации полевых кривых МТЗ во многом аналогичны интерпретации кривых электромагнитных зондирований с контролируемыми источниками возбуждения (ВЭЗ, ЧЗ и ЗС). Способы интерпретации также подразделяются на качественные и количественные. Качественную интерпретацию проводят как интерпретацию кривых ВЭЗ. Количественную интерпретацию осуществляют при помощи палеток теоретических кривых МТЗ или компьютерным способом. Низкочастотные ветви кривых МТЗ асимптотически сливаются с прямыми линиями для разреза, в основании которого находится пласт-изолятор или пласт-проводник. Суммарную проводимость толщи над пластом-изолятором S и пластом-проводником D вычисляют по формулам: , где √ТS и √TD – абциссы точек, в которых линии S и D пересекают линию рТ=1.
Трехслойные теоретические кривые МТЗ: µ2= р2/р1=19; µ3=р3/р1=0; шифр кривых v=h2/h1
МТП: основным параметром геоэл-го разреза, определяемым по данным МТП, явл-ся суммарная продольная проводимость надопорной толщи. . В результате обработки данных МТП вычисляют значения входного импеданса и значения продольной проводимости .По значениям строят графики и карты, которые качественно отражают глубину залегнаия опорного эл-го горизонта. Если известно среднее продольное сопротивление надопорной толщи и закономерности его изменения по площади, карту пересчитывают в карту глубин залегания опорного геоэлектрического горизонта Н= S∑pl, которым чаще всего является кристаллический фундамент или высокоомные отложения, залегающие непосредственно на фундамент.
ТТ:по измеренным амплитудам синхронных импульсов, зарегистрированных на 2-х взаимно перпендикулярных установках х и у, можно построить вектор напряженности поля ТТ. Такие построения выполняют для импульсов, выделяемых через опр-й интервал времени. Определяют среднюю отн-ную напряженность поля ТТ (теллуропараметр). Результата электроразведки методом ТТ представляют в виде графиков и карт теллуропараматра, которые отражают изменение глубины залегания высокоомного опорного эл-го горизонта.

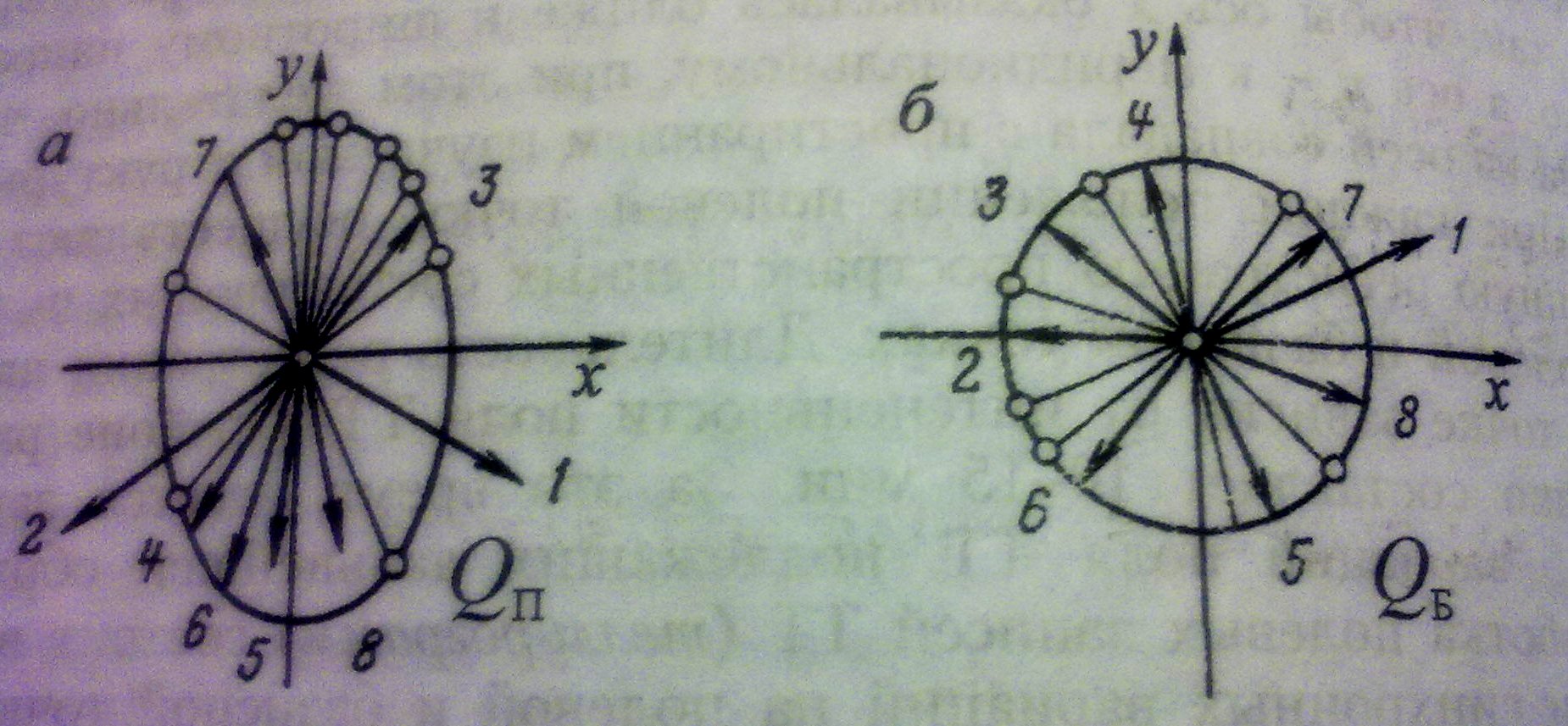

Интерпретация данных ТТ: диаграммы векторов и площади вариаций в полевой (а) и базисных (б) точках
18. Метод теллурических токов (мтт).Стр213-214
В МТТ изучают среднепериодные вариации поля ТТ с периодом – от нескольких секунд до нескольких сотен секунд. Приизводят синхронную регистрацию взаимно перпендикулярных компонент Ех и Еy теллурического поля в двух точках площади работ. Одна точка закреплена и называется базисной, а вторая, называемая полевой, перемещается по площади работ. Компоненты Ех и Еy поля теллурических токов измеряют взаимно перпендикулярными приемными установками. При каждом положении полевой точки осуществляют синхронную регистрацию пространственных составляющих поля ТТ в полевой и базисной точках. Обработка полевых записей ТТ (теллурограмм) состоит в выделении синхронных вариаций на полевой и базисной точках, измерении амплитуд этих вариаций и нахождении теллуропараметра – относительной напряженности поля ТТ в полевой и базисных точках. По способу возбуждения поля МТТ отн-ся в отдельную группу с естественным возбуждением поля. МТТ основан на изучении только эл=х компонент маг-теллурического поля. отношение напряженностей поля теллур-х токов в полевой и базисных т=ках не зависит от времени, а опр-ся только геоэл-ми св-вами разреза. МТТ позволяет изучать изменение св-в геоэл-го разреза по профилю или площади.
Регистрируют только электрические компоненты магнитотеллурического поля.
Интерпретация данных ТТ: диаграммы векторов и площади вариаций в полевой (а) и базисных (б) точках
