10. Принцип устройства сейсм-й аппаратуры, сейсм-й канал, частотный и динамический диапазоны.Стр313-314
Сейсмические колебания регистрируются сейсморегистрирующим каналом. Каждый отдельный сейсморегистрирующий канал состоит из следующих звеньев: сейсмоприемника, сейсмического усилителя, фильтра, аналого-цифрового преобразователя, регистратора.
Сейсмоприемник преобразует механические колебания среды в электрические сигналы. Усилитель обеспечивает возрастание электрического сигнала. Эти сигналы подвергаются частотной фильтрации, для подавления волновых помех. Далее сигналы поступают в аналого цифровой преобразователь, где преобразуются в равномерную последовательность дискретных отсчетов. Затем регистратор записывает сейсмические колебания на носитель.
Считывание(воспроизведение) с магнитной ленты сейсмических колебаний и изображение их в видимой форме осуществляется сейсмовоспроизводящим каналом. Он состоит из считывающего устройства, усилителя воспроизведения колебаний и устройства для визуализации записей колебаний сейсмических волн. Сейсмоприемники – приборы, фиксирующие смещения, которые передают сейсмические волны при их распространении в среде. По конструкции различают сейсмоприемники, которые регистрируют только вертикальную компоненту движения среды (вертикальные сейсмоприемники: для регистрации продольных сейсмических волн),или только горизонтальные компоненты (горизонтальные сейсмоприемники:для регистрации поперечных сейсмических волн).Вертикальные сеймоприемники в зависимости от характера перемещений, совершаемых упругой системой, можно подразделить на приемники, в которых происходит вращательное движение инертной массы, и приемники, в которых эти перемещения имеют поступательный характер. Сейсмоприемники с большими периодами колебаний инертной массы используются для регистрации только низкочастотных (2-5Гц) сейсмических колебаний от естественных землетрясений; при сейсморазведке с искусственным возбуждением колебаний используются сейсмоприемники, период собственных колебаний которых составляет 0,03-0,05 с (20-30 Гц), они рассчитаны на регистрацию сейсмических колебаний с частотным диапазоном 20-100 Гц. Динамический диапазон определяется отношением максимальной амплитуды к минимальной амплитуде волн. Выражается в децибелах. Благодаря большим диапазонам можно определить даже слабые волны, из-за волн-помех информация не должна быть искажена или потеряна.
Частотный диапазон определяется тем, что канал должен без искажений записывать колебания в диапазоне частот, несущих полезную информацию. И отфильтровывать колебания с другими частотными характеристиками.
11. Отраженная волна от плоской наклонной границы на сейсмограмме опв.

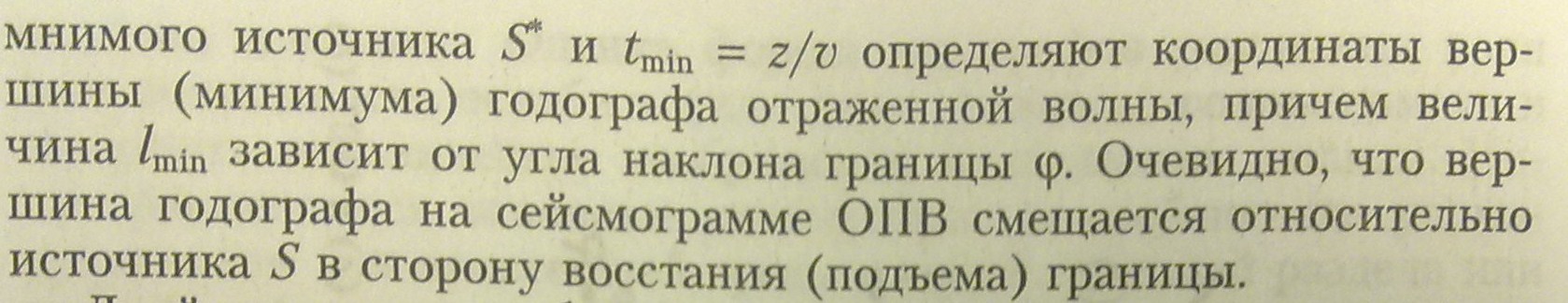

Годограф отраженной волны на сеймограмме ОПВ является гиперболой.

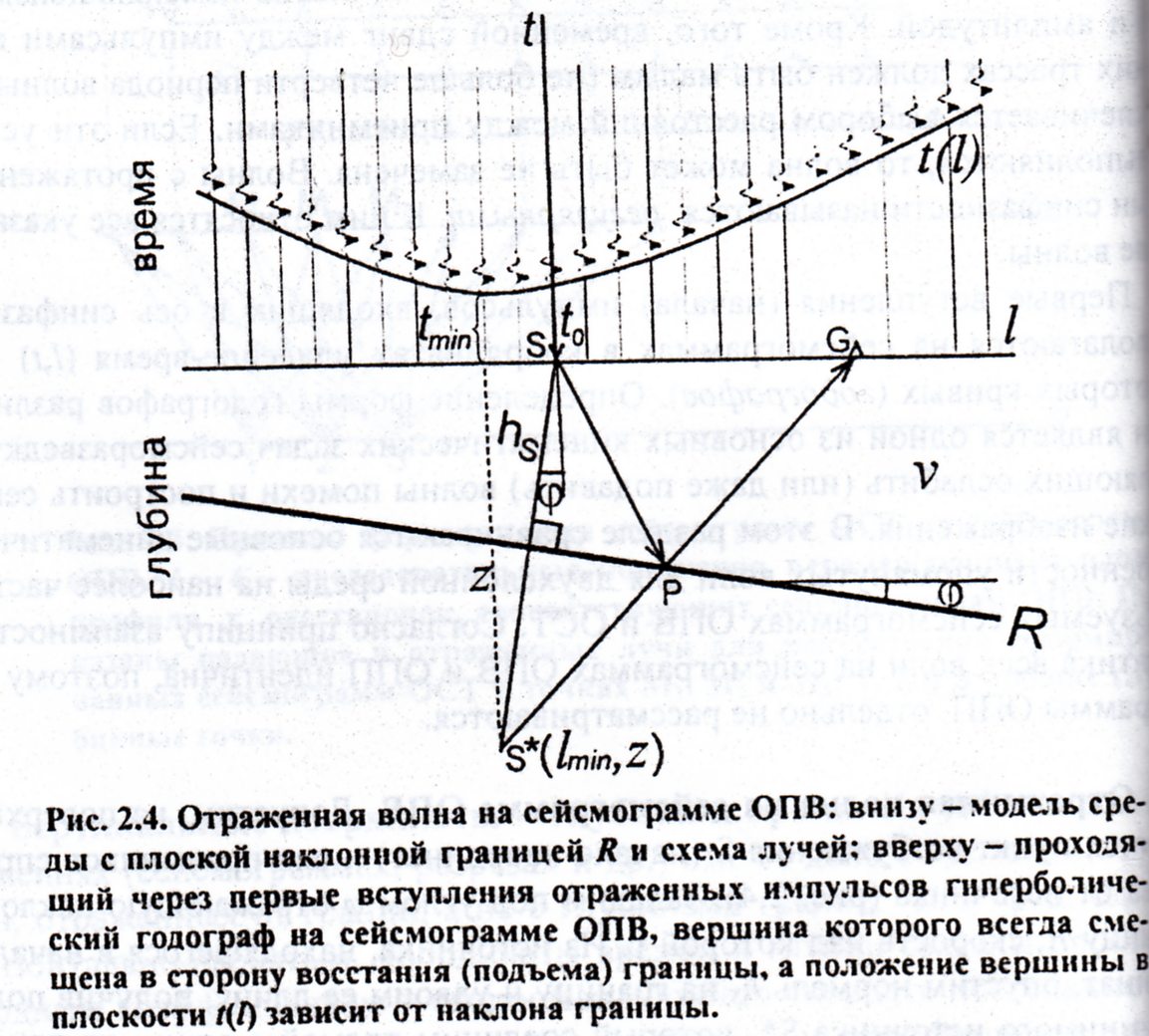

S- начало координат, пункт возбуждения на поверхности. Слева и справа от источника имеются приемники. R-плоская отражающая наклонная граница, она наклонена под углом фи. hs-граница. Опустив нормаль из S на границу и удвоив длину получим мнимый источник S*, который соединим с одним из приемников G, имеющим удаление l. Прямая, соединяющая мнимый источник с приемником пересекает границу в точке Р. Таким образом траектория отраженной волны SP+PG заменяется на S* G. Для тупоугольного треугольника SS* G можно записать
Нормальное время-двойное время пробега отраженной волны от поверхности по нормали к границе.
