10.Электрическое профилирование.Стр202-206
ЭП –метод, при котором фиксируют разносы установки AB и MN и расстояние между ними, а всю установку как единое целое перемещают вдоль профиля. В этом случае глубина исследования не меняется и определяемое при каждом положении установки кажущееся сопротивление отражает изменение электрических свойств пород вдоль профиля в горизонтальном направлении.
ЭП обычно выполняют симметричной или дипольной четырехэлектродной установкой AMNB. По результатам полевых измерений разности потенциалов ∆UMN и тока I вычисляют согласно формуле значения pK и изображают их в виде графиков по профилю (кривых ЭП) или карт.

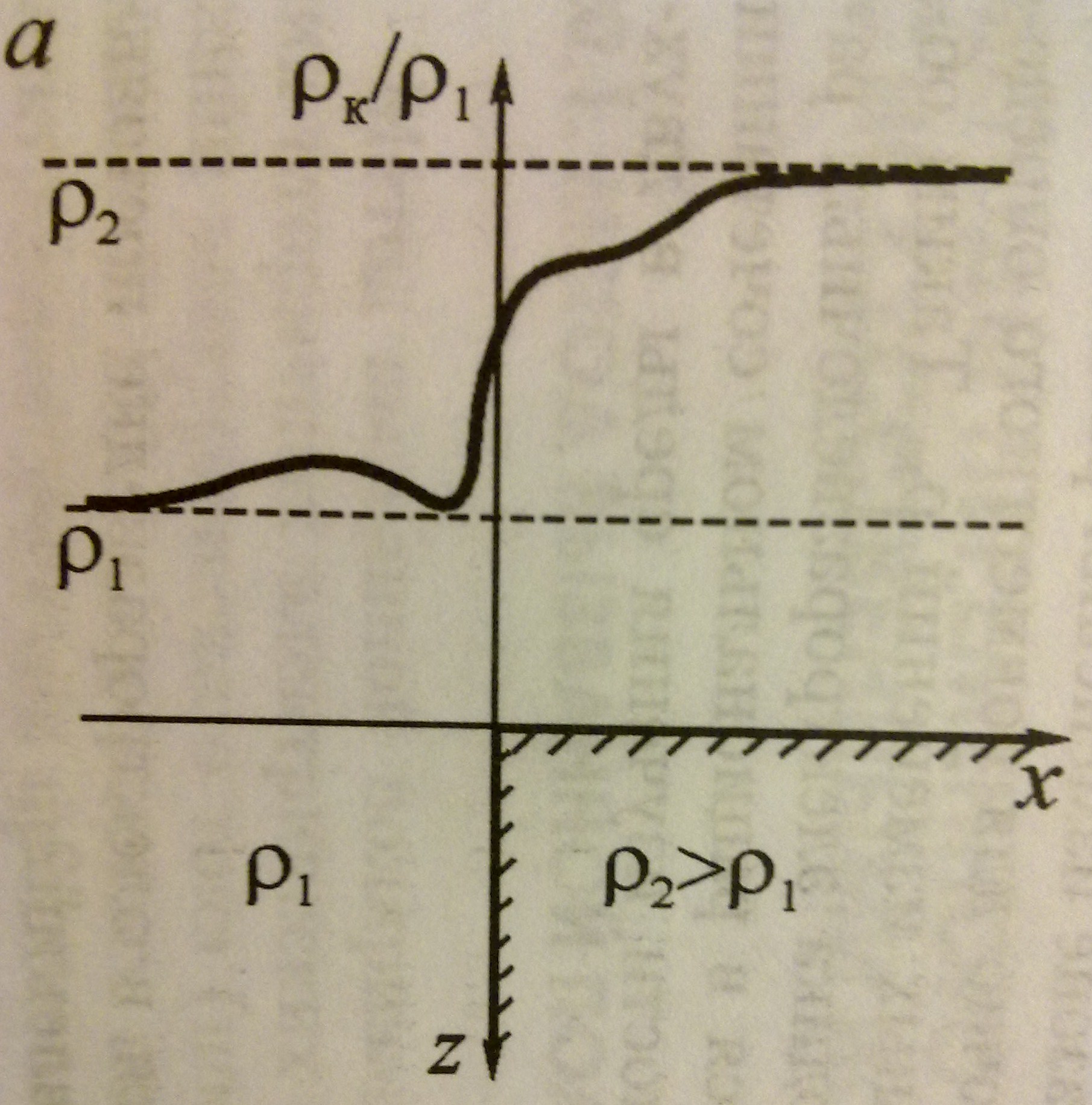

Кривые ЭП для симметричной расстановки AMNB над вертикальным контактом (а) и антиклинальной складкой (б)
11. Интерпретация данных ЭП. Качественная интерпретация. Сущность качественной интерпретации электромагнитного профилирования сводится прежде всего к визуальному (или с помощью вероятностно-статистических методов) выявлению аномалии на профилях и картах, т.е. отклонений наблюденных параметров поля или кажущихся сопротивлений, поляризуемостей от первичного (нормального) или среднего (фонового) поля. Количественная интерпретация. Количественная интерпретация данных электромагнитного профилирования сводится к определению (чаще оценке) формы, глубины, а иногда размеров, физической и геологической природы аномалий. Она начинается с выбора физико-геологических моделей, которыми можно аппроксимировать разведываемые объекты: контакты сред, мощные (L>h) и тонкие (L<h) пласты, изометрические (шарообразные), вытянутые (линзообразные, цилиндрообразные) объекты и др.
Рассмотрим график pк для ЭП над вертикальным контактом двух слоев бесконечной мощности и удельных сопротивлений p1 и p2. В точках наблюдения, расположенных далеко от контакта пород, величина pк стремится к значению p1 или p2, в зависимости от того с какой стороны от контакта находится установка. При приближении установки к контакту с породами высокого сопротивления pк увеличивается, при приближении к контакту с породами низкого сопротивления pк уменьшается.
12. Продольная проводимость и поперечное сопротивление слоистого разреза.Стр12
Продольная проводимость – отношение мощности пласта к его удельному сопротивлению.
Поперечное сопротивление –произведение мощности пласта к его удельному сопротивлению

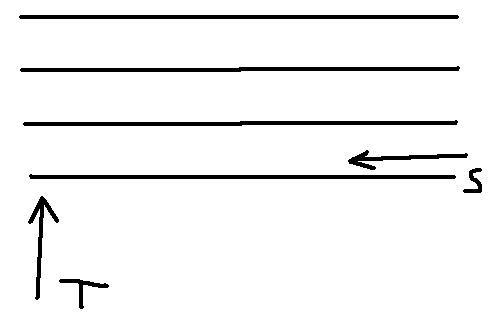

Наиболее простой моделью геоэлектрического разреза является разрез с гризонтальными границами раздела слоев, такой разрез называют горизонтально-слоистым. Рассмотрим некоторые геоэлектрические характеристики горнослоистой среды. С этой целью вырежем в ней призму с квадратным основанием 1на1 м. Проводимость призмы в направлении, ┴-м к её боковым граням (т.е. при протекании тока вдоль напластования), называется суммарной продольной проводимостью слоистого разреза. Она равна сумме продольных проводимостей отдельных слоев. и измеряется в сименсах, См. (в обратных омах). Если ток течет ┴ к напластованию, то призму следует рассматривать как систему последовательно включенных сопротивлений. Полное ее сопротивление, называемое суммарным поперечным сопротивлением пачки слоев, обозначается и равно сумме поперечных сопротивлений отдельных ее составляющих: Если в геоэлектрическом разрезе имеется достаточно мощный слой с аномально высоким или аномально низким значениями электромагнитных параметров, то такой слой называется опорным геоэлектрическим горизонтом.
