Устройства, построенные на основе собственной и примесной проводимости.
Зависимость электрических свойств полупроводника от воздействия тепловой или световой энергии позволяет создать различные типы нелинейных резистивных элементов. К наиболее распространенным полупроводниковым резисторам относятся терморезисторы, фоторезисторы, варисторы.
а б в г

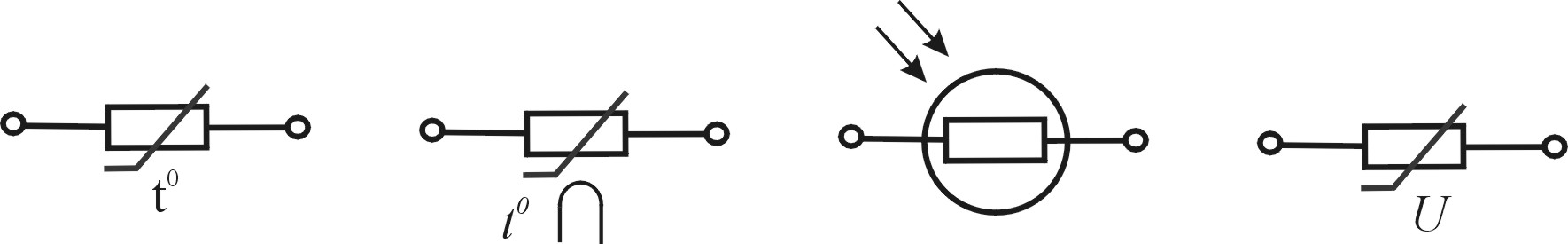

Условные графические обозначения полупроводниковых резисторов: а — терморезистор прямого нагрева; б — терморезистор косвенного нагрева; в — фоторезистор; г — варистор.
Терморезистор — полупроводниковый прибор, сопротивление которого значительно изменяется в зависимости от температуры. Различают терморезисторы прямого нагрева (проводимость меняется при изменении температуры окружающей среды или тока через элемент) и косвенного подогрева. К основным характеристикам терморезистора относятся температурная и вольт-амперная характеристики. Фоторезистор — это полупроводниковый прибор, в котором используется свойство полупроводников увеличивать проводимость под действием инфракрасного, видимого или ультрафиолетового излучения. Основным механизмом возникновения фототока в полупроводнике является внутренний фотоэффект, при котором облученные электроны приобретают дополнительную энергию и становятся свободными носителями заряда, увеличивающими проводимость материала.
Варистор — прибор, работа которого основана на эффекте уменьшения сопротивления полупроводникового материала при увеличении приложенного напряжения.
Полупроводниковые приборы на основе примесной проводимости. Физические явления, обусловленные наличием в одном приборе полупроводников разных типов проводимости (р-п-переходов), положены в основу построения полупроводниковых диодов, транзисторов, тиристоров.
Полупроводниковый диод — это прибор с двумя выводами, содержащий один р-п-переход. Основной характеристикой полупроводникового диода является статическая ВАХ , крутизна которой зависит от материала полупроводника и рабочей температуры.
Транзистором называется преобразовательный полупроводниковый прибор, имеющий не мены трех выводов, пригодный для усиления мощности (рис.6.29). Наиболее распространенные транзисторы имеют два р-п-перехода. В них используются носители заряда обеих полярностей. Такие транзисторы называются биполярными. Особую группу составляют полевые (канальные, униполярные) транзисторы, а также однопереходные транзисторы (двухбазовые диоды).
Тири́стор — полупроводниковый прибор, выполненный на основе монокристалла полупроводника с тремя или более p-n-переходами и имеющий два устойчивых состояния: закрытое состояние, то есть состояние низкой проводимости, и открытое состояние, то есть состояние высокой проводимости.
Тиристор можно рассматривать как электронный выключатель (ключ). Основное применение тиристоров — управление мощной нагрузкой с помощью слабых сигналов, а также переключающие устройства.
По каким основным схемам строятся диодные выпрямители.
Выпрямительные полупроводниковые диоды предназначены для преобразования переменного тока в постоянный. Выпрямительные элементы, представляющие собой цепь из последовательно соединенных полупроводниковых диодов, называются выпрямительными столбами. Выпускаются также выпрямительные блоки, в которых выпрямительные диоды соединены по определенной схеме (например, мостовой).Вд низкочастотные. Работа полупроводникового выпрямительного диода основана на свойстве р-п-перехода пропускать переменный ток только в одном направлении (рис.6.19). Простейшая (однополупериодная) схема выпрямления на одном полупроводниковом диоде приведена на рис.6.21а. В этой цепи ток через диод и сопротивление нагрузки протекает только в течение одной половины периода переменного напряжения , действующего на зажимах вторичной обмотки силового трансформатора .
а б
Рисунок 6.21 — Схема однополупериодного выпрямителя (а)
и графики токов и напряжений (б)
Существуют более эффективные схемные решения, позволяющие осуществить двухполупериодное выпрямление переменного тока с помощью диодных выпрямительных устройств. Это двухполупериодный выпрямитель со средней точкой и мостовой выпрямитель (рис.6.22).
Рисунок 6.22 — Двухполупериодные однофазные диодные выпрямители:
схема со средней точкой (а) и мостовая схема (б)

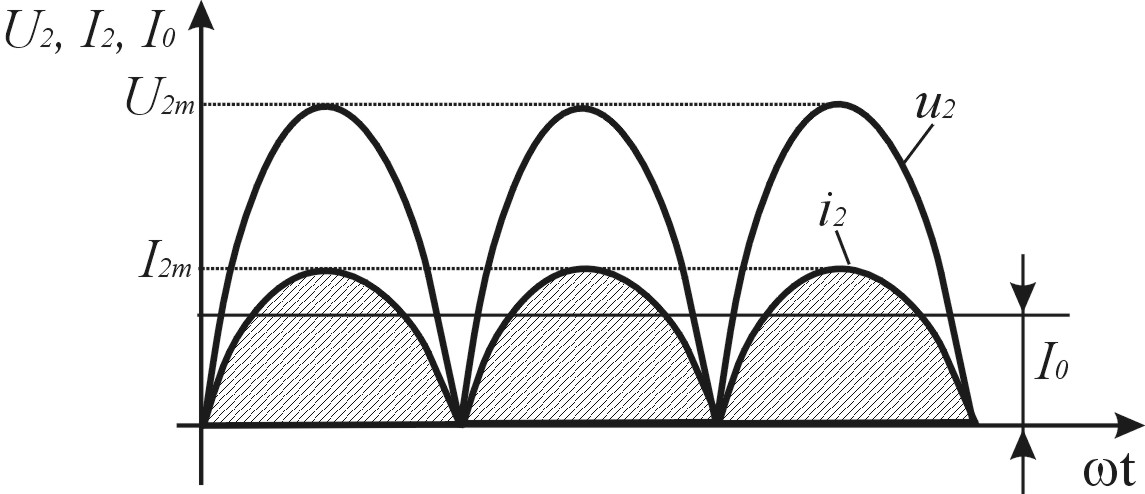

Рисунок 6.23 — Графики токов и напряжений
для двухполупериодной схемы выпрямления
На основе выпрямителя можно создать источник стабилизированного напряжения. Это достигается подключением сглаживающего фильтра в цепь нагрузки.
