Достоинства и недостатки металлических конструкций.
Металлические конструкции обладают следующими достоинствами:
Надежность. Материал (сталь, алюминиевые сплавы) обладает большой однородностью структуры.
Легкость. Металлические конструкции самые легкие.
Индустриальность. Изготовление и монтаж металлических конструкций производится специализированными организациями с использованием высокопроизводительной техники.
Непроницаемость. Обладают высокой прочностью и плотностью, непроницаемостью для газов и жидкостей.
Металлические конструкции имеют недостатки:
Коррозия. Незащищенность от влажной среды, атмосферы, загрязненной агрессивными газами, сталь коррозирует (окисляется) и разрушается. Поэтому в сталь включают специальные легирующие элементы, покрывают защитными пленками (лаки, краски и т.д.).
Небольшая огнестойкость. У стали при температуре 200˚С уменьшается модуль упругости, а при температуре 600˚С сталь полностью переходит в пластическое состояние. Алюминиевые сплавы переходят в пластическое состояние при 300˚С. Поэтому металлические конструкции защищают огнестойкими облицовками (бетон, керамика, специальные покрытия
и т.д.).
Расчет листового настила балочной клетки.
В качестве настилов обычно применяют плоские и рифленые стальные настилы и настил из сборных ж/б плит. В зависимости от интенсивности нагрузки для настила применяют листы толщиной от 6 до 16 мм.
Плоский настил при опирании по 2 сторонам и отношении длины листа к пролету балок, на которых он опирается, больше 2-х , рассчитывается как балочный элемент на поперечный изгиб, т.е. в том случае, когда настил сравнительно толстый.
При отношении длины настила к его толщине больше или равном 50, настил рассчитывается как упругая висячая конструкция на изгиб с распором, т.е. возникает осевое усилие с распором.
L/tнас≥50
Настил рассчитывается по предельному состоянию II группы по формуле:
(f/l)≤[1/n0]=1/150
Относительный прогиб при распределенной нагрузке можно определить по формуле
- цилиндрическая жёсткость, равная , где
- коэффициент Пуассона, равный - для стали;
Толщину настила определяют по формуле:
Пролет равен шагу балок настила, b=1 м – расчетная ширина настила
Сила распора при расчете настила на изгиб с распором определяется по формуле:
Расчетное значение катета углового шва, прикрепляющего настил к балкам настила, определяется по формулам:
По металлу шва:
По границе сплавления:
Конструирование балочной клетки (упрощенный вариант).
Балки являются основными и простейшими конструктивными элементами, работающими на изгиб. Их применяют в конструкциях гражданских, общественных, промышленных зданий, мостах, эстакадах, в качестве рабочих площадок, т.к. они имеют простую конструкцию и надежны в работе.
При небольших пролетах (до 15÷20) применяются сплошные балки, при больших пролетах – сквозные, в виде ферм. Основным типом сечения металлических балок являются двутавровые сечения, т.к. в этом сечении распределение металла соответствует распределению напряжений при изгибе балки. В зависимости от нагрузки и пролета применяют сечение балок по прокату и составные.

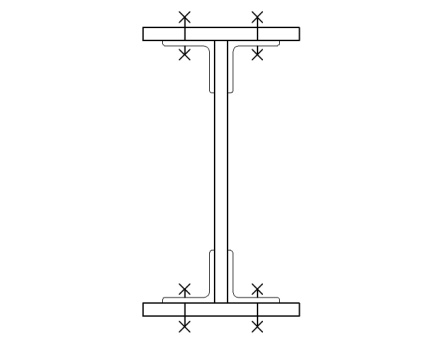

Составные сечения – на сварке и на болтах.
На сварке На болтах
Чаще всего применяют однопролетные разрезные, которые наиболее просты в изготовлении и удобны при монтаже.
Балочные конструкции
При проектировании обычно выбирают систему несущих балок, которые называются балочной клеткой.
Балочные клетки разделяются на 3 основных типа:
Упрощенные балочные клетки
Нормальные балочные клетки
Усложненная балочная клетка
Упрощенная балочная клетка
В этом случае нагрузка передается на балку настила, с балок настила – на колонны, стены или другие несущие конструкции.

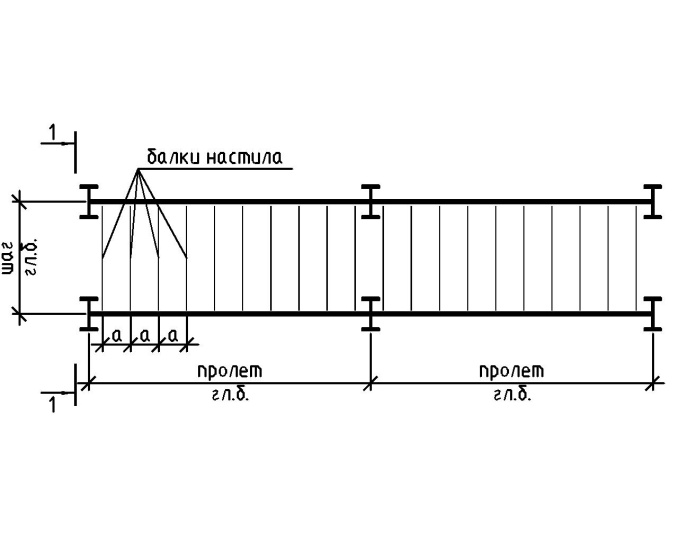

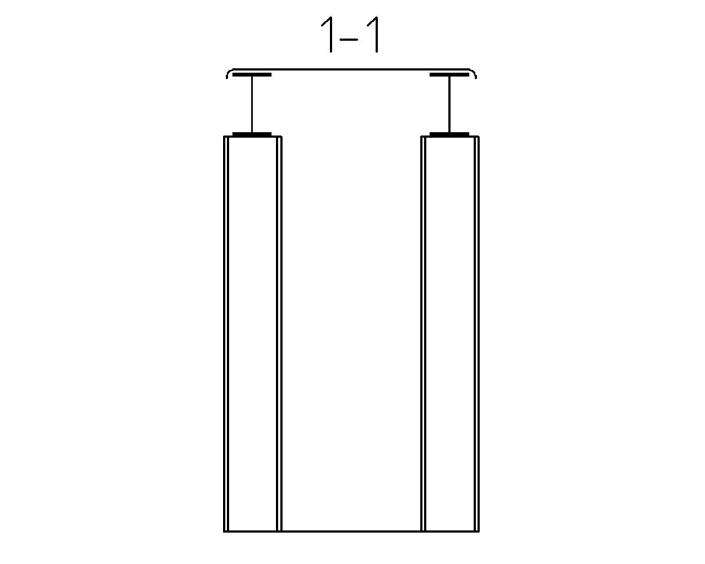

Нормальный тип
а – шаг балок настила
шаг главных балок равен пролету балок настила
Нагрузки передаются на балки настила, которые, в свою очередь, передают ее на главные балки, опирающиеся на колонны.
Балки настила обычно принимают из сортамента, а главные балки – составного сечения.
Усложненный тип балочных клеток
с – пролет балок настила
е – шаг балок настила
d – пролет вспомогательных балок (равен шагу главных балок)
При усложненном типе балочной клетки вводятся вспомогательные балки, расположенные между балками настила и главными балками.
В этом случае балки настила и вспомогательные балки обычно принимают прокатными.
