Лекция № 2 механизмы системы управления и регулирования автоматики. Спусковые механизмы
Вопросы:
1. Спусковые механизмы. Основные требования.
2. Основные элементы спускового механизма.
3. Спусковые механизмы непрерывной стрельбы.
4. Спусковые механизмы одиночной стрельбы.
5. Спусковые механизмы для одиночной и непрерывной стрельбы.
6. Спусковые механизмы серийной стрельбы.
7. Электроспусковые механизмы.
К механизмам системы управления и регулирования автоматики относятся:
1) спусковой механизм;
2) предохранительный механизм;
3) механизм перезарядки;
4) замедлительный механизм;
5) механизм противоотскока.
1. Спусковые механизмы
Спусковой механизм стрелкового оружия - механизм, обеспечивающие управление началом и окончанием стрельбы. Основные требования:
1. Надёжное удержание деталей: ударного механизма во взведенном положении;
2. Небольшая величина и постоянство усилия спуска, необходимого для приведения в действие спускового механизма;
3. Высокая прочность и живучесть основных деталей;
4. Простота конструкции;
5. Соответствие конструкции спускового механизма возможности эффективного использования стрельбы из данного оружия;
6. Наличие надёжно действующих предохранительных устройств, исключающих случайные выстрелы.
Для простоты эксплуатации оружия спусковые механизмы ее собираются в виде отдельных сборок в корпусе или основании спускового механизма.
В ряде случаев для упрощения конструкции образца спусковые механизмы собираются совместно с ударными в виде отдельной сборки.
2. Основные элементы спускового механизма
Ударно-спусковой механизм – механизм, конструктивно объединяющий спусковой и ударный механизмы.
Элементы спускового механизма:
1. Начальное звено цепи спускового механизма – деталь, действием на которую начинается или прекращается стрельба. Например, спусковой крючок (СВГ), спусковой рычаг (УБ – 12,7), кнопка спуска (ZB – 53), спица спуска и т.п.
2. Конечное звено цепи спускового механизма – деталь, стопорящая ударный механизм, шептало.
3. Промежуточные звенья цени спускового механизма – детали, обеспечивающие вполне определенную кинетическую связь начального и конечного звеньев (спусковая тяга, рычаг и т.д.).
4 Пружины.
5. Предохранители от случайного выстрела.
В зависимости от вида стрельбы спусковые механизмы автоматического оружия делятся на четыре тина:
- спусковые механизмы непрерывной стрельбы,
- спусковые механизмы одиночной стрельбы,
- спусковые механизмы одиночной и автоматической стрельбы (комбинированные универсальные спусковые механизмы),
- спусковые механизмы непрерывной стрельбы с ограничением количества выстрелов в очереди (механизм серийного огня).
3. Спусковые механизмы непрерывной стрельбы
Рис. 2.1. Спусковой механизм непрерывной стрельбы.
Основные детали: 1 – Затвор; 2 –- Спусковой рычаг; 3 – Спусковой крючок; 4 – Пружина спускового рычага; 5 – Коробка автоматики.
К этому типу относятся спусковые механизмы подавляющего большинства ручных, станковых и крупнокалиберных пулемётов, а также некоторых пистолетов-пулемётов (ДП, ДПМ, с-п обр. 1910 года, СГ – 43, ДШК, ППС, МР – 40) (рис. 2.1). Это наиболее простые спусковые механизмы и они реализуются в системах оружия с задним шепталом.
При нажатии на спусковой крючок он опускается спусковой рычаг, и рама срывается с боевого взвода. До тех пор пока стрелок не отпустит спусковой крючок (или пока не израсходуются все патроны в магазине), продолжается автоматическая стрельба.
В спусковых механизмах оружия с высоким темпом стрельбы или массивными подвижными частями для удержания деталей на шептале применяются специальные спусковые механизмы с запиранием шептала в исходном положении. Выключение запирающего устройства при движении ведущего звена автоматики назад осуществляется в таких механизмах с помощью специального выключателя (рис. 2.2).

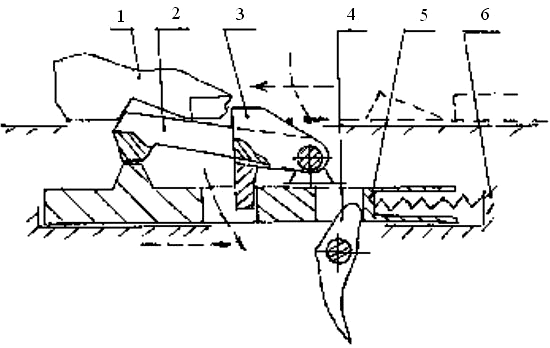

Рис. 2.2. Спусковые механизмы с запиранием шептала в исходном положении.
Основные детали: 1 – Затвор; 2 – Шептало; 3 –Автоспуск; 4 – Спусковой крючок; 5 – Тяга спускового крючка; 6 - Коробка автоматики;
Для повышения живучести шептала и боевого взвода деталей ударного механизма в некоторых спусковых механизмах применяются буферы шептала, уменьшающие инерционные нагрузки на эти элементы во время постановки на шептало.
Буферы шептала применяется в образцах орудия, где энергия деталей ударного механизма при постановке на шептало достигает значительной величины.
