Лекция 9 пружины стрелкового оружия
В автоматическом орудии получили широкое распространение пружины разнообразного устройства и назначения.
В зависимости от назначения их можно разделить на следующие виды: возвратные, буферные, боевые и пружины деталей автоматики, механизмов и устройств (выбрасывателей, спусковых механизмов, магазинов, амортизаторов, прицелов и т.д.).
Возвратные пружины служат для аккумулирования механической энергии, используемой в дальнейшем для возвращения подвижных частей автоматики в исходное положение, и обеспечения работы различных механизмов. Буферные пружины устраняют или смягчают удары подвижной системы в крайних положениях. Боевые пружины аккумулируют энергию, необходимую для разбития капсюля и отдают её ударному механизму. Остальные пружины используются, как правило, для привидения в исходное положение различных деталей механизмов и обеспечивают их нормальное функционирование или положение.
По характеру устройства пружины автоматического оружия делятся на четыре типа: винтовые, спиральные, пластические и специальные.
Винтовые пружины в зависимости от формы бывают цилиндрические, призматические, конические.
Чаще всего применяются винтовые цилиндрические пружины круглого или прямоугольного сечения.
Как правило, эти пружины работают на сжатие, реже на растяжение или кручение. Пружины круглого сечения могут изготовляться из одной или нескольких жил. В этом случае их называют многожильные и обычно используют в качестве возвратно-боевых.
Винтовые призматические пружины применяются в коробчатых магазинах для подачи патронов. Работают они обычно на сжатие.
Спиральные пружины прямоугольного или круглого сечения применяются в дисковых и барабанных магазинах для подачи патронов и в других устройствах.
Пластинчатые пружины применяются для выбрасывателей, спусковых механизмов, различного рода фиксаторов и других устройств. Встречаются они простой и сложной формы. В большинстве случаев пластинчатые пружины, – как и спиральные, имеют прямоугольное сечение.
К специальным пружинам относятся тарельчатые пружины, кольцевые пружины трения, пружины с отогнутыми витками различной формы и другие, а также пружинящие детали.
Тарельчатые пружины состоят из упругих элементов, имеющих вид усеченного конуса. Они используются в тех случаях, если требуется выдержать большую нагрузку при малой деформации. Применяются в буферных устройствах.

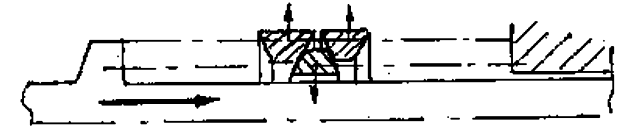

Кольцевые пружины трения состоят из набора внутренних и внешних колец с сечением специальной формы. При действии осевых нагрузок внешние кольца растягиваются, а внутренние снижаются. Силы трения, возникающие между соприкасающимися поверхностями колец, поглощают за цикл нагружения значительную долю энергии движущегося тела. Пружина широко применяются в амортизаторах и буферных устройствах. На рис. 9.1 дана схема кольцевой пружины в пушке 9–А–4071, используемой как возвратная пружина ствола.
Рис. 9.1. Кольцевая пружина трения
Пружины с отогнутыми витками различной формы используются в механизмах и устройствах оружия для обеспечения их надежного функционирования. Пружинящие детали применяются, как правило, в качестве экстракторов гильз.
Условия работы пружин автоматического оружия характеризуются цикличностью и большими скоростями их нагружения. Однако время их деформации обычно больше периода собственных колебания витков, поэтому при расчете пружин используются статические метод с введением соответствующих коэффициентов запаса прочности.
Выбор материала пружин производится с учетом конкретных условий их работы, степени динамичности их нагружения и важности предполагаемого использования.
Для пружин сжатия и растяжения, изготовленных холодной навивкой, рекомендуется использовать стальную углеродистую пружинную проволоку 1-го класса по ГОСТ 9389-60. Промышленность выпускает ее с размерами диаметра от 0,14 до 8 мм. Для одножильных пружин используется весь диапазон размеров, а для многожильных - от 0,3 до 2,8 мм. После изготовления такие пружины подвергаются только отпуску для снятия внутренних (остаточных) напряжений.
Для пружин с диаметром проволоки более 3 мм применяются, стали 60С2А, 65С2ВА, 60С2ФА. Пружины, изготовленные из этих сталей, подвергаются термообработке в готовом виде и могут работать в интервале температур от -40 до + 250 С.
