2. Классификация механизмов противоотскока

Можно выделить следующие разновидности механизмов противоотскока по этому признаку:

1. С принудительным запиранием,

2. Инерционного типа,

3. Инерционно-фрикционного типа,

4. Упругого типа,

5. Фрикционного типа,

6. Гидравлического типа.

Механизмы противоотскока с принудительным запиранием характеризуются тем, что в момент прихода подвижных частей в крайнее переднее положение они жестко замыкаются и не имеют возможности отскочить назад. В откате замыкающая деталь должна быть принудительно включена.

К механизмам противоотскока такого типа относятся механизмы пушек ВЯ – 23, НР, ручного пулемета Шоша.

Рис. 6.1. Схема работы механизма противоотскока с принудительным запиранием.



На рис. 6.1. показана схема работы противоотскока. При приходе вперед рама 2 своим скосом 6 поднимает противоотскок 3 с пружиной 4, ударяя по скосу «а», и заскакивает за него. Рама 2 не может отойти назад. Когда шток 5 под действием пороховых газов или пневмоперезарядки (сжатый воздух попадает в цилиндр 6) идет назад, то он площадкой в вначале поднимает противоотскок, а затем ударяет по раме площадкой «г», посылая ее в откат, сжимая пружину 1.

В механизмах противоотскока инерционного типа гашение энергии подвижных частей и устранение влияния отскока осуществляется за счёт серии ударов подвижного звена с инерционным телом.

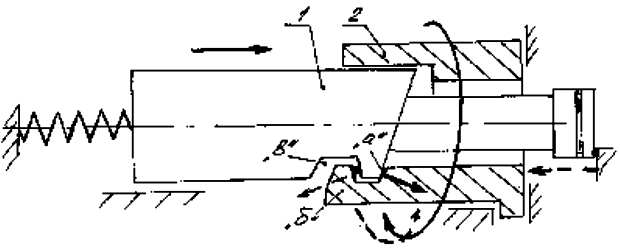

Рис. 6.2. Схема работы механизма противоотскока инерционного типа.

Такие механизмы имеют пушки УБ – 12,7, МГ – 151, пулемет ДШК и СП обр. 1910 г. На рис. 6.2. показана схема работы механизма противоотскока в авиационной пушке АМ – 23. При ударе затворной рамы 1 по наклонному скосу «а» противоотскока 2 последний получает вращение вокруг оси, при этом выступ «б» противоотскока заходит в паз затворной рамы «в» и мешает ей отскочить назад, т.е. энергия рамы переходит в энергию вращения противоотскока в обратную сторону.

Механизм противоотскока фрикционного типа работает за счет трения специальных устройств, в процессе которого уменьшается кинетическая энергия подвижных частой за счет перехода её в тепловую энергию, образующуюся при трении. Механизмов противоотскока фрикционного типа на существующих системах автоматики не имеется.

Механизмы противоотскока упругого типа характеризуются тем, что потеря кинетической энергии подвижных частей в крайнем переднем положении осуществляется за счёт деформации упругого материала. Подобный механизм противоотскока имеется в пушке ШВАК, где в качестве упругого материала применяется фибра.

В механизмах противоотскока гидравлического типа кинетическая энергия подвижных частей поглощается работой трения жидкости, подаваемой сквозь узкие отверстия, а также на сообщение скорости движения жидкости. Механизмы этого типа обеспечивают значительное безвозвратное поглощение энергии. Подобный механизм – в пушке НР – 23.

Литература

1. Горов Э.А. Основания проектирования автократического орудия Артакадемия им. Дзержинского, 1954.

2. Горов Э.А. Механизмы автоматики. Артакадемия им. Дзержинско­го, 1956.

3. Кириллов В.М. Основания устройства и проектирования стрелкового оружия. Пенза, 1963.

4. Михайлов Л.Е. Конструкция стрелкового автоматического оружия М., ЦНИИ информации, 1983.

5. Чинн Г. Автоматическое оружие. Анализ автоматических систем / Г. Чинн / перевод с английского М.И. Пастухова / Тула: ТулГУ. – Том IV. Часть X – 1959. – 294 с.

6. Благонравов А.А. Материальная часть стрелкового оружия / А.А. Благонравов / Москва: ОБОРОНГИЗ НКАП. – Книга первая. – 1946. – 832 с.

7. Власов В.А. Курс лекций по дисциплине «Конструкция автоматических машин» / Тула: ТулГУ.
