3. Усилители отдачи

В некоторых системах автоматического оружия требуется усилить отдачу. Увеличение энергии отдачи подвижной системы часто бывает необходимо в системах с отдачей ствола, так как без этого энергия подвижной системы оказывается недостаточной для производства перезаряжания. Усиление отдачи подвижной системы применяется также для увеличения темпа стрельбы.

Усилители отдачи конструируются в виде надульников, в которых происходит задерживание пороховых газов и использование давления этих газов на дульный срез ствола. При этом дульная часть ствола обычно делается утолщенной или на нее навинчивается специальная муфта. То и другое делается с целью увеличения площади, на которую действуют пороховые газы.

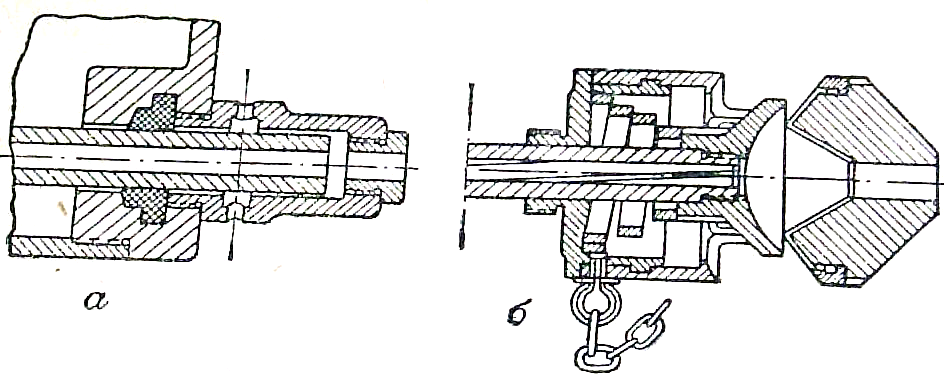

На рисунке 7.6 показаны усилители отдачи станковых пулеметов

Следует иметь в виду, что усилитель отдачи увеличивает отдачу подвижной системы и одновременно служит дульным тормозом для кожуха и короба.

7.4. Компенсаторы

В автоматическом стрелковом оружии широко используются компенсаторы – устройства, предназначенные для несимметричного отвода порохового газа в стороны от оси канала ствола с целью стабилизации положения оружия при стрельбе.

Работают компенсаторы за счет воздействия пороховых газов, вытекающих из канала ствола, в направлении, обратном действию опрокидывающего момента.

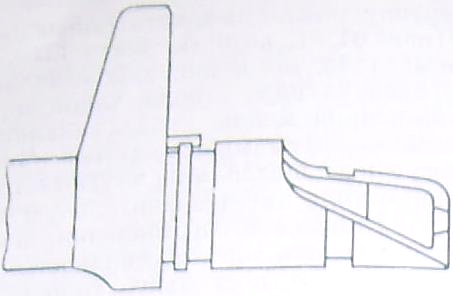

Типичные компенсаторы имеют вид кососрезанных цилиндрических и конических насадков и могут стабилизировать оружие в одной или двух плоскостях. На рисунке 7.7 изображен газовый компенсатор автомата Калашникова, стабилизирующий автомат в двух плоскостях.

Рисунок 7.7. Кососрезанный дульный компенсатор

автомата Калашникова

Известны конструкции компенсаторов, в которых стабилизирующий эффект создается при отводе газов через несимметрично расположенные по периметру камеры окна. Следовательно, в этом случае компенсатором является дульный тормоз с несимметричным отводом пороховых газов.

7.5. Глушители звука

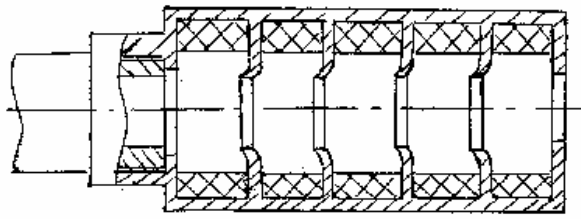

Звуковой эффект, сопровождающий выстрел, часто представляет явление крайне нежелательное, так как демаскирует положение оружия. Это обстоятельство заставляет конструировать различные приспособления, уменьшающие силу звука. Такие приспособления называются глушителями, которые представляют собой емкость для поступающих из канала ствола пороховых газов (рисунок 7.8).

Рисунок 18.8. Конструктивная схема глушителя звука выстрела.

Сущность действия глушителей состоит в резком увеличении времени выхода пороховых газов в атмосферу, а также в снижении их кинетической энергии за счет охлаждения при расширении и соприкосновении с металлическими стенками корпуса глушителя или специальными теплоемкими устройствами, помещаемыми в глушитель.

Одним из простых конструктивных решений является задержка порохового газа при помощи специальной упругой обтюрирующей прокладки. Она устанавливается в первой камере глушителя, пробивается пулей и отсекает пороховые газы при упругом восстановлении. Применение указанного способа является неудобным из-за необходимости частой смены обтюратора для получения эффективного глушителя.

Установкой глушителя невозможно устранить звук, возникающий при образовании баллистической волны, которая сопровождает движение пули со сверхзвуковой скоростью. Поэтому для бесшумного оружия применяются специальные патроны с уменьшенным зарядом и дозвуковой начальной скоростью пули.
