3.9.2 Расчет опор-лап:
-
Выбор типоразмера опоры и определение допустимой нагрузки на опору [G]:
Выбираем типоразмер опоры и определяем допускаемую нагрузку на опору:
Тип 2, исполнение 2, ОСТ 26-655-72 [с.88, табл. 4.1]:
a = 210 мм; h = 470 мм; d0 = 35 мм;
a1 = 250 мм; h1 = 24 мм; d1 = M30 мм;
a2 = 150 мм; l = 120 мм; f = 210 мм;
b = 380 мм; S1 = 12 мм; m = 28 кг;
b1 = 170 мм; k = 35мм; прокладной лист:
b2 = 160 мм; k1 = 100 мм; m = 4.5 кг;
c = 40 мм; R = 1100 мм;
c1 = 120 мм; r = 20 мм;
Допускаемая нагрузка на опору: .
Основная величина для расчета - нагрузка на одну опору определяется по формуле:
где Gмах – максимальный вес аппарата, включающий вес аппарата, футеровки, термоизоляции различных конструкций, опирающихся на корпус аппарата, максимальный вес продуктов, заполняющих аппарат или массу воды при гидравлическом испытании, Н.
Проверка опор на грузоподъмность:
Необходимо, чтобы выполнялось условие :
G1<[G]; [G]=63кН,
где [G] – допустимая нагрузка;
- нагрузка на одну опору;
где n = 4 – число опор- лап;
- условие выполняется, следовательно, типоразмер опоры выбран верно.
-

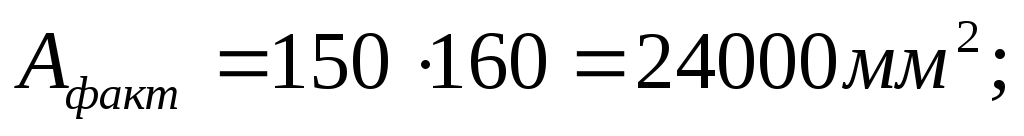

Определение фактической площади подошвы прокладного листа опор:
где - размеры подкладного листа, [с.88, табл. 4.1]:
-

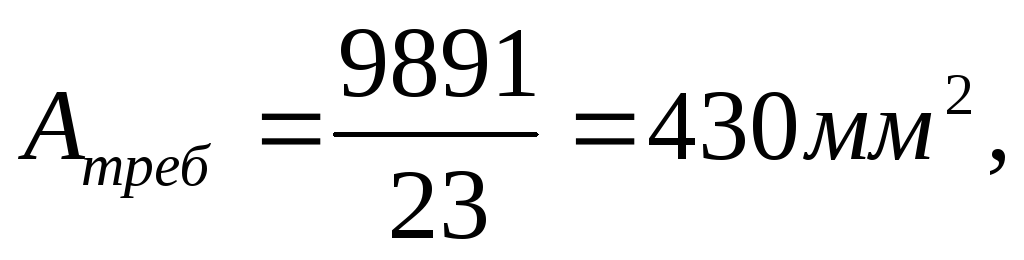

Определение требуемой площади подошвы подкладного листа опор из условия прочности бетона фундамента:
В качестве материала под фундамент для данной конструкции аппарата с перемешивающим устройством выбираем бетон марки 300, так как среда довольно агрессивная – азотная кислота.
где - допускаемое удельное давление для бетона марки 300 [с.84];
Таким образом:
- условие Атреб<Афакт выполняется, следовательно, размеры площади подкладного листа выбраны верно.
-
Проверка вертикальных ребер опоры на сжатие и устойчивость:

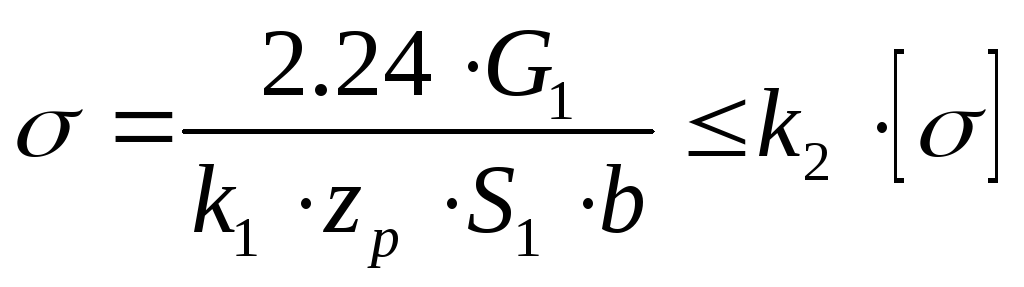

Напряжение сжатия в ребре продольном изгибе:
,
где 2.24 – поправка на действие неучтенных факторов [1];

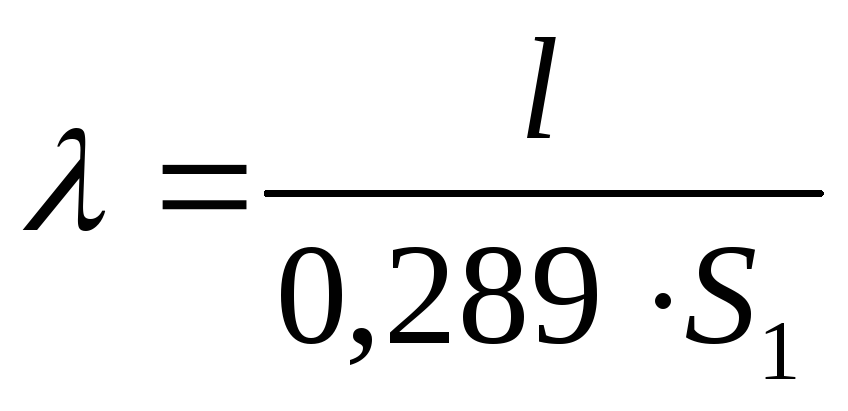

k1 – коэффициент, определяемый по графику в зависимости от гибкости ребра λ, [график к расчету: рис.4.3]:
,
где - толщина ребра, [с.88, табл. 4.1]
l - гипотенуза ребра. Для опоры-лапы гипотенуза ребра определяется по формуле:
, , , [с.88, табл. 4.1];
.
Следовательно k1 = 0,35 0,4
zp = 2 – число ребер в опоре;
b = 380 мм – вылет ребра;

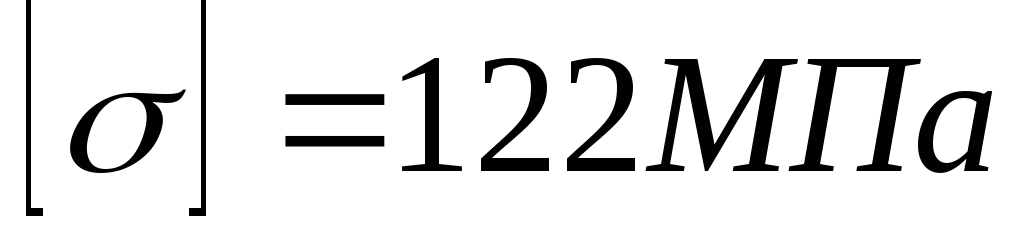

- допускаемое напряжение для ребер опоры, [с.14, табл. 1.3].
k2 – коэффициент уменьшения допускаемых напряжений при продольном изгибе.
Для опор типа 2 k2=0,4, [с.84];
- условие выполняется.
5. Проверка на срез прочности угловых сварных швов, соединяющих ребра с корпусом аппарата:
,

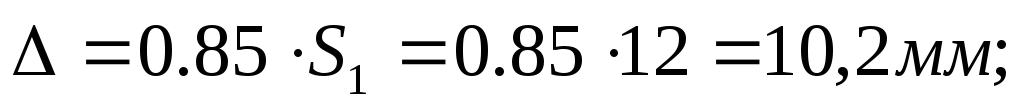

где длина катета шва;
L – общая длина швов;

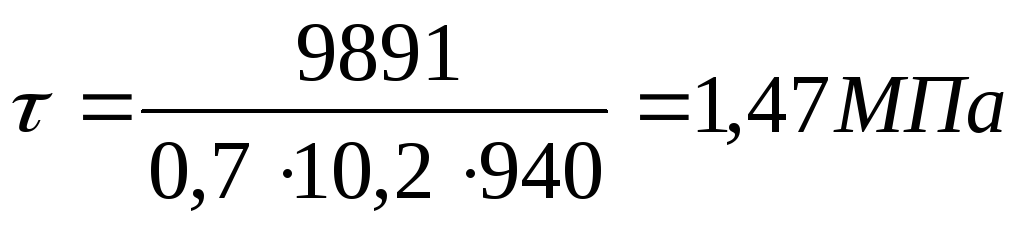

допускаемое напряжение в сварном шве,
- общая длина шва при сварке;
Следовательно:
;

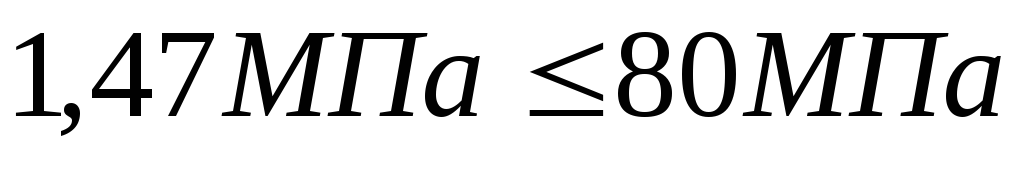

- условие выполняется.

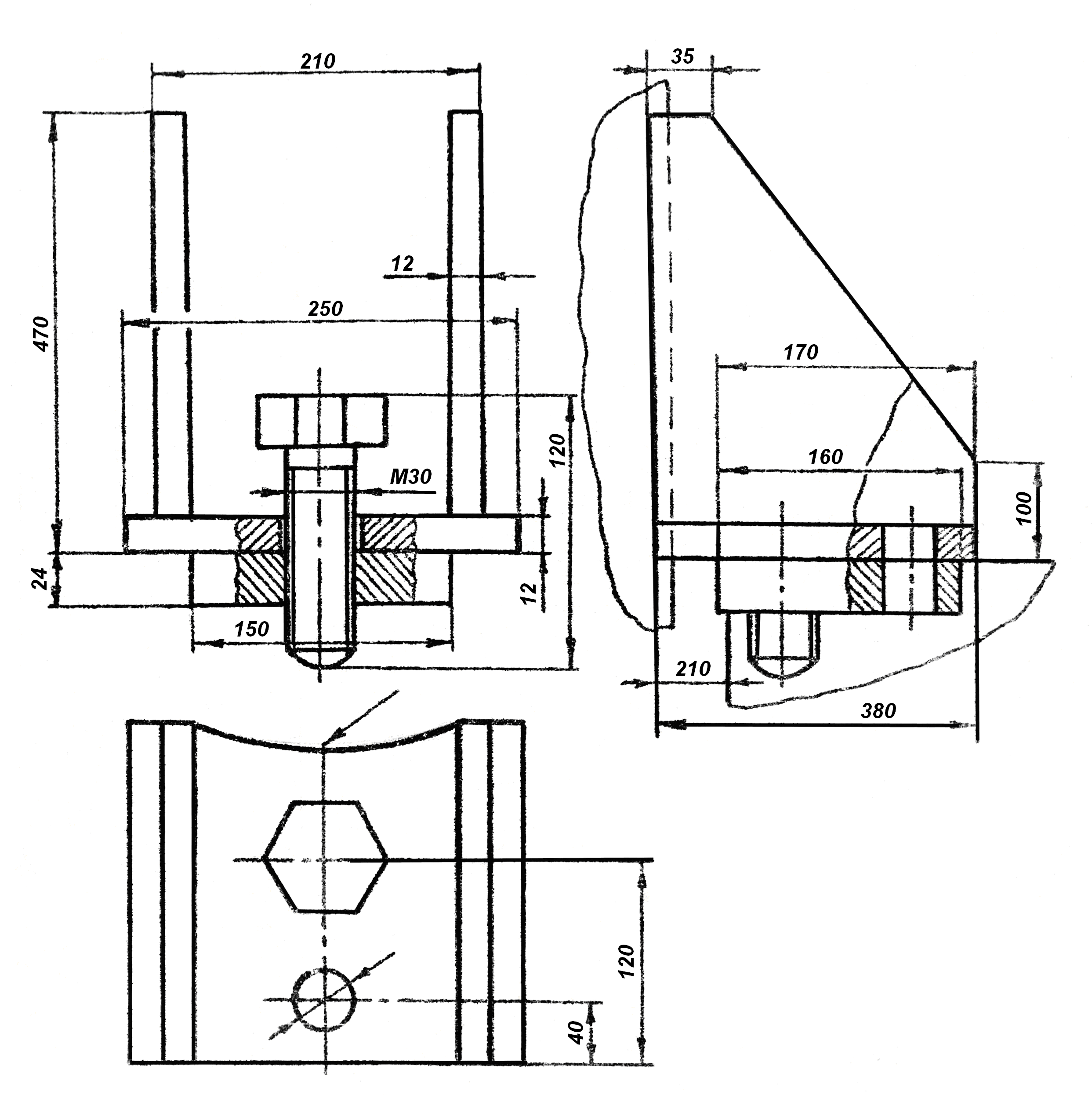

Эскиз опор-лап представлен на рисунке 9.
