3.9 Расчет опор аппарата:
Размер опоры-лапы или опоры-стойки выбирается в зависимости от внутреннего диаметра корпуса аппарата в соответствии с ОСТ 26-665-72.
Для аппарата с эллиптическим днищем выбираем два типа опор: опоры-лапы, опоры-стойки. Расчет ведется по опорам-стойкам, так как они являются основными.
Для данного аппарата по таблицам [с.88, табл. 4.1 и с.91, табл. 4.2] выбираем: опоры-лапы типа 2, исполнения 2, опоры-стойки типа 3, исполнения 2.
3.9.1 Проверочный расчет опор-стоек:
-
Выбор типоразмера опоры и определение допустимой нагрузки на опору [G]:
Выбираем типоразмер опоры и определяем допускаемую нагрузку на опору:
Тип 3, исполнение 2, ОСТ 26-655-72 [с.91, табл.4.2]:
a = 360 мм; h = 630 мм; d0 = 42 мм;
a1 = 310 мм; h1 = 30 мм; d1 = M36 мм;
a2 = 200 мм; l = 120 мм; m = 57,6 кг;
b = 250 мм; S1 = 18 мм;
b1 = 230 мм; k = 20 мм; прокладной лист:
b2 = 220 мм; k1 = 180 мм; m = 10 кг;
мм; r = 30 мм;
c = 40 мм;
c1 = 160 мм;
Допускаемая нагрузка на опору: .
Основная величина для расчета - нагрузка на одну опору определяется по формуле:
где Gмах – максимальный вес аппарата, включающий вес аппарата, футеровки, термоизоляции различных конструкций, опирающихся на корпус аппарата, максимальный вес продуктов, заполняющих аппарат или массу воды при гидравлическом испытании, Н.
,
где - ускорение свободного падения;
- плотность стали, [с.125];
- масса аппарата, кг;
- масса привода, кг;
- масса мешалки, кг; = 4кг;
- масса вала, кг; = 69,65кг;
- масса сальникова уплотнения, кг; = 14кг;
- масса муфты, кг; = 32,2кг;
- масса воды, кг;
- масса змеевика, кг;
- масса одной стойки, кг; = 57,6кг;
- масса одной лапы, кг; = 69,3кг;
;
;
;
=17,06кг.
Проверка опор на грузоподъмность:
Необходимо, чтобы выполнялось условие :
G1<[G]; [G]=100кН,
где [G] – допустимая нагрузка;
- нагрузка на одну опору;
где n = 3 – число опор- стоек;
- условие выполняется, следовательно, типоразмер опоры выбран верно.
-
Определение фактической площади подошвы прокладного листа опор:
где - размеры подкладного листа, [с.91, табл. 4.2]:
-
Определение требуемой площади подошвы подкладного листа опор из условия прочности бетона фундамента:
В качестве материала под фундамент для данной конструкции аппарата с перемешивающим устройством выбираем бетон марки 300, так как среда довольно агрессивная – азотная кислота.
где - допускаемое удельное давление для бетона марки 300 [с.84];
Таким образом:
- условие Атреб<Афакт выполняется, следовательно, размеры площади подкладного листа выбраны верно.
-
Проверка вертикальных ребер опоры на сжатие и устойчивость:
Напряжение сжатия в ребре продольном изгибе:
,
где 2.24 – поправка на действие неучтенных факторов [1];
k1 – коэффициент, определяемый по графику в зависимости от гибкости ребра λ, [график к расчету: рис.4.3]:
,
где - толщина ребра, [с.91, табл. 4.2]
l - гипотенуза ребра. Для опоры-стойки гипотенуза ребра определяется по формуле из [рис.8.3]:
, , , [с.91, табл. 4.2];
.
Следовательно k1 = 0,55;
zp = 2 – число ребер в опоре;
b = 250 мм – вылет ребра;
- допускаемое напряжение для ребер опоры, [с.14, табл. 1.3].
k2 – коэффициент уменьшения допускаемых напряжений при продольном изгибе.
Для опор типа 1;3 k2=0,6, [с.84];
- условие выполняется.
5. Проверка на срез прочности угловых сварных швов, соединяющих ребра с корпусом аппарата:
,
где длина катета шва;
L – общая длина швов;
допускаемое напряжение в сварном шве,
- общая длина шва при сварке;
Следовательно:
;
- условие выполняется.

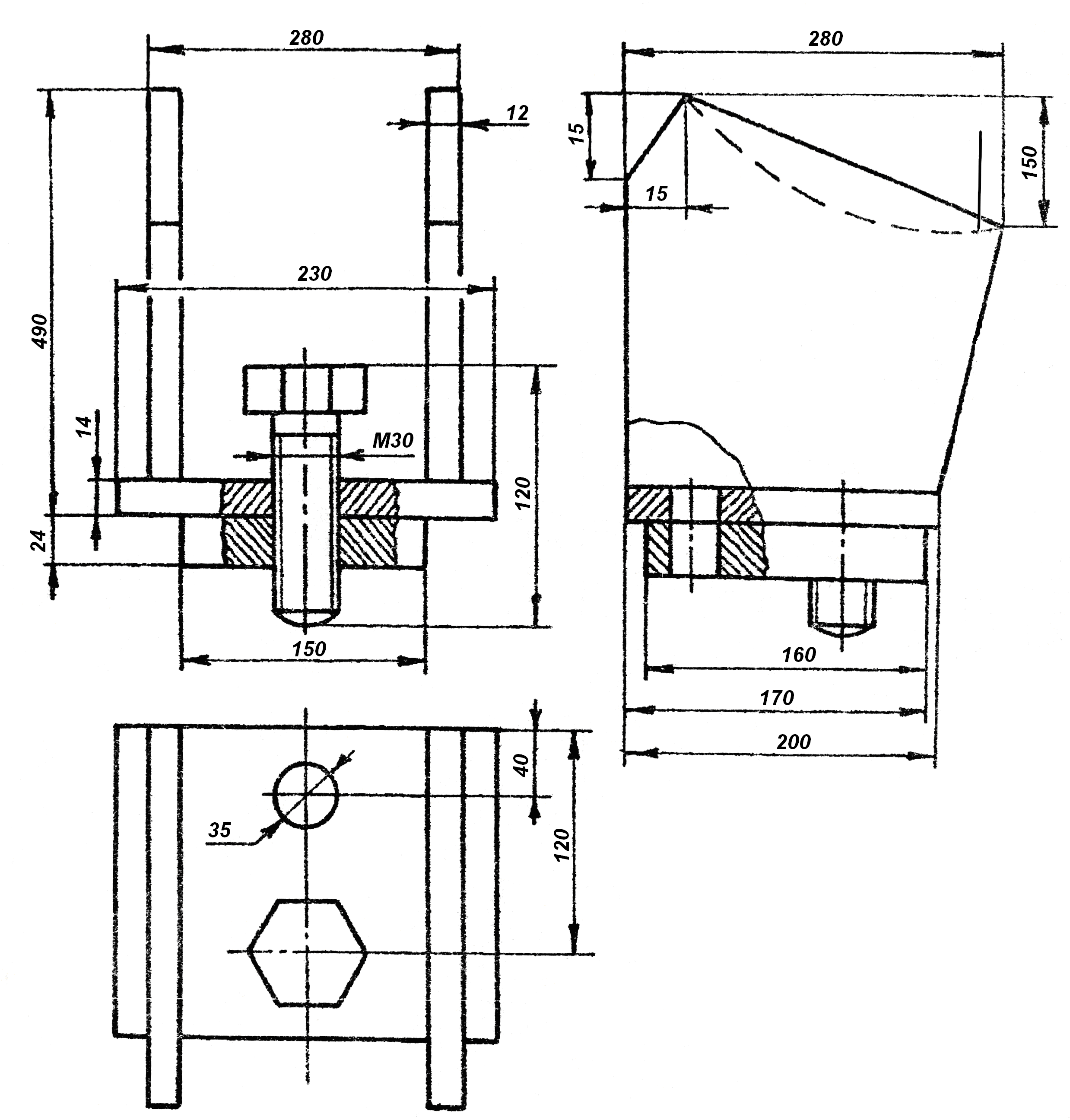

Эскиз опор-лап представлен на рисунке 8.

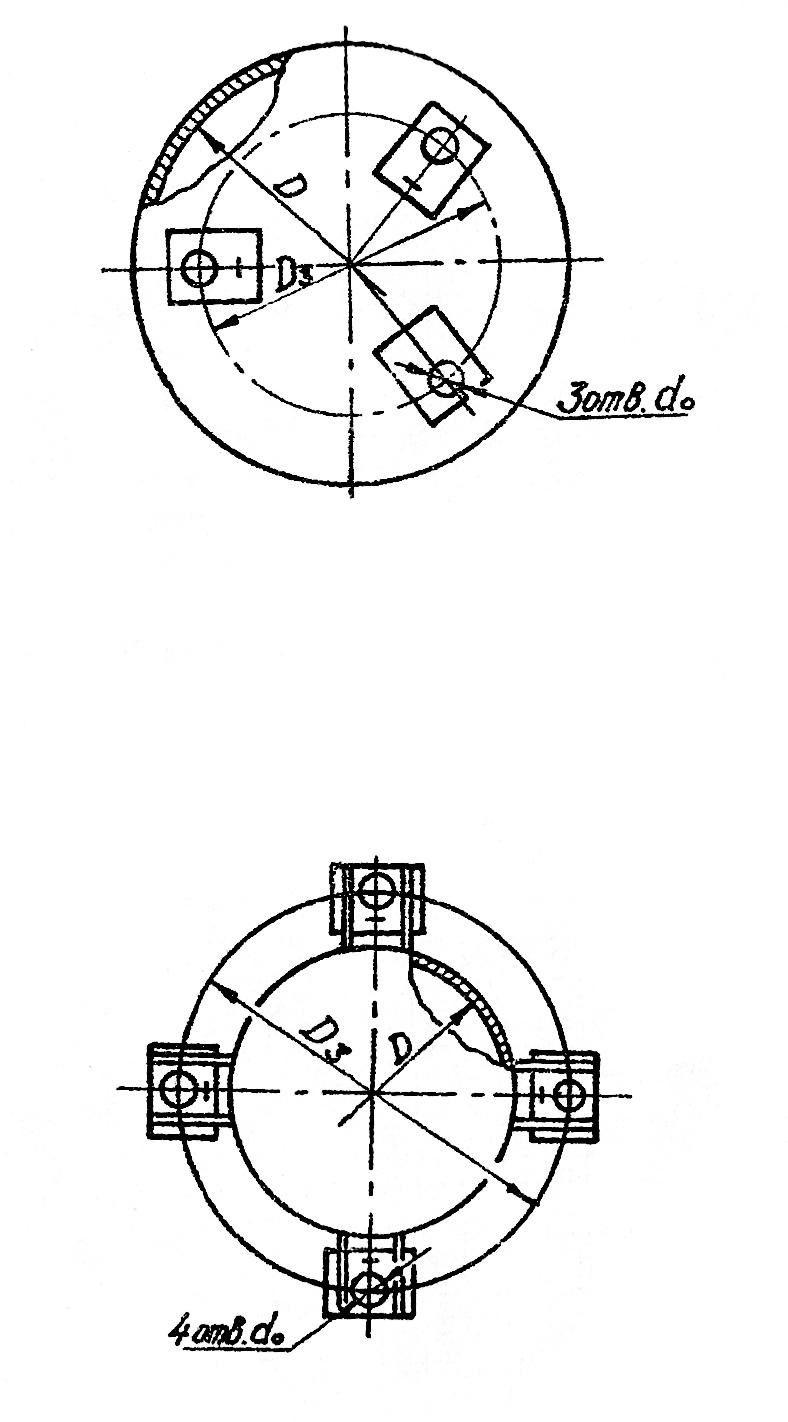

Расположение опор-стоек для корпусов типа 0;1
Расположение опор- лап для корпусов типа 0;1;2;3
