2. 2. 2. Моделі активних компонентів
Вони будуються на основі моделей пасивних і активних компонентів у вигляді відповідних еквівалентних схем.
Моделі напівпровідникових діодів.
1. Електрична модель Еберса-Молла.
|
СД=СБАР+СДИФ, СДИФ=I0exp(UД/mT)/mT; СБАР=СБАР0/(1-(UД/K))n; T=KT/q; IД=IД0[exp(UД/mT)-1],
|
де m - численний коефіціент;
К - постійна Больцмана;
q - заряд електрона;
K- контактний потенціал;
- постійна часу.
Модель діоду описується слідуючим дифрівнянням:
iД(t)=IД+CДdUД/dt+UД(t)/RД.
2. Фізична модель діоду. Модель Лiнгвiлла.
Із зосередженими параметрами.
iД(t)=CДdUД/dt+НСnP(0,t)+SdnP(0,t)/dt,
де np (0,t) - концентрація електронів.
Моделі напівпровідникового біполярного транзистора.
1. Електрична модель Еберса-Молла.
rЭ, rK, rБ- опір напівпровідникового матеріалу транзистора;
RЭ, RK- опір переходів;
СЭ, СК- ємності переходів.
IЭ= IЭ0[exp(UЭЭ)-1] –IIK0[exp(UKK) –1];
IK= IK0[exp(UKK)-1] –MIЭ0[exp(UЭЭ) –1];
СЭ=СЭБАР(UЭ)+ЭDЭexp(UЭDЭ);
СK=СKБАР(UK)+KDKexp(UKDK);
Э=(mЭT)-1 DЭ= IЭ0N – нормальна
K=(mKT)-1 DК= IК0I – інверсна
2. Фізична модель транзистору.
- із зосередженими параметрами:
iЭ(t)=iCЭБ(t)+HCNnБ(0,t)+(SNdnБ(0,t)/dt)+Hd[nБ(0,t) – nБ(WБ,t)];
iK(t)=iCKБ(t)+HCInБ(WБ,t)+(SIdnБ(WБ,t)/dt)+Hd[nБ(WБ,t) – nБ(0,t)],
де Wб- товщина бази.
- з розподільними в просторі параметрами:
Крім розглянучих, є ще і зарядові моделі діодів і транзисторів. У вигляді змінних в них використовуються заряди QI і QN.
Характеристики моделей визначаються при допомозі спеціальних характерiографів. Динамічні параметри визначаються по наданій моделі.
де Г- генератор; ФІ- формiрователь iмпульсів; ПП- напівпровідниковий прилад; IЖ- джерело живлення; ПС- пристрої синхронiзацiї; БФП- блок функціонального перетворювача; АЦП-аналого-цифровий перетворювач. |
|

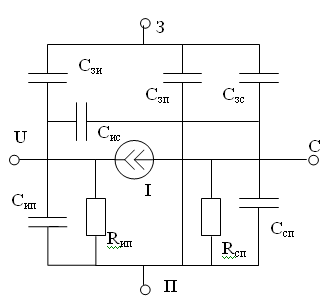

Модель унiполярного транзистора з вбудованим каналом.
1. Електрична модель.
I=f(UИС, UCП, UЗП, ...)
Модель трансформатора.
|
|
Первинна обмотка (контур намагничення) I=WiILSi. |
де LS1, LSn – индуктивність разсіяння;
W1, Wn – повторні обмотки.
WKUK+LSKdILSK/dt=WKU – для повторного контура;
– для первинного контура;
U=LdI/dt.
2. 3. Гiпермоделi активних компонентів
Y=AX;
iK(t)=A(U1(t), ..., UN(t)), K=1,N.
В ланцюзі подають напругу І1,..., Іn, і в цих ж ланцюгах вимірюють струми.
I()=(U1, U2, ...,UN,) – перехідні характеристики.
Гiпермодель об'єкту
iK(t)=K=A(U1(t) ... UN(t)); i()=(U1, U2, ...,UN, ).
|
iд()={a1U д(1-exp[-B1(Uд, T)]}1(),
де T – температура;
A1(U д, T)=a1U д+1ln{nexp(2[T–T0])[exp(UUд) –1]+1};
B1(U д, T)={5+6exp(7Uд+8[T–T0])+9[A1(U д, T) –a1U д]}-1;
Реалізація такого опису на ЕОМ має складності, у зв'язку з программируванням інтегральних виразів. Тому в гiпермоделях вводять поняття адаптації гiпермоделей до САПР. Подання гiпермоделей в елементном базису схемотехничного САПр - і є адаптація.
