1.3. Задачи для самостоятельного решения [ 2’ ]
Определить теоретическую схему базирования при указанном способе установки заготовки в приспособлении.
ЗАДАЧА № 1
Установка заготовки в центрах с поводком и вращающимся задним центром.
ЗАДАЧА № 2
Установка заготовки в центрах с плавающим передним центром.
ЗАДАЧА № 3
Установка заготовки в центрах с рифленым и вращающимся центром.
ЗАДАЧА № 4
Установка заготовки в трехкулачковом патроне в разжим с базированием по торцу и отверстию.
ЗАДАЧА № 5
Установка заготовки на резьбовой оправке с базированием по резьбе и торцу.
ЗАДАЧА № 6
Установка заготовки на разжимной консольной оправке с базированием по отверстию и торцу.
ЗАДАЧА № 7
Установка заготовки на шлицевой оправке в центрах с базированием по отверстию торца и шлицевым поверхностям.
ЗАДАЧА № 8
Установка заготовки на жесткой консольной оправке с базированием по торцу и отверстию с зазором.
ЗАДАЧА № 9
Установка заготовки по обрабатываемой поверхности при бесцентровом врезном шлифовании.
1 – абразивный круг; 2 – ведущий круг; 3 – заготовка; 4 – опора; 5 – упор
ЗАДАЧА № 10
Установка заготовки на оправке по отверстию и торцу.
ЗАДАЧА № 11
Установка заготовки на жесткой оправке с креплением по торцу и отверстию с зазором.
ЗАДАЧА № 12
Установка заготовки на оправке в разжим с базированием по отверстию и торцу.
ЗАДАЧА № 13
Установка заготовки в приспособлении с роликами с базированием по торцу и делительной окружности.
ЗАДАЧА № 14

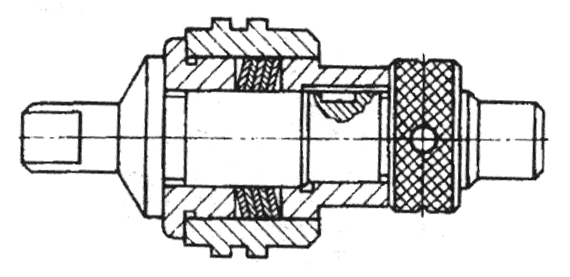

Установка заготовки на оправке с гидропластом и базированием по торцу и отверстию.
ЗАДАЧА № 15
Установка заготовки в приспособление для протягивания отверстия с базированием по отверстию и торцу (сферическая опора).
ЗАДАЧА № 16
Установка заготовки в приспособление для протягивания отверстия с базированием по отверстию и торцу (жесткая опора).
ЗАДАЧА № 17
Установка заготовки в машинных тисках.
ЗАДАЧА № 18
Установка заготовки в призматических тисках.
ЗАДАЧА № 19
Установка заготовки на плоскость, круглый и срезанный пальцы с вертикальными осями.
ЗАДАЧА № 20
Установка заготовки в накладном кондукторе.
ЗАДАЧА № 21
Установка заготовки по плоскости основания и двум боковым сторонам.
Вопросы для контроля знаний
