Напольные контактные электрообогреватели для поросят

Параметры	Коврик ЭП-935	Электронагрева-тельная панель конструкции ЦНИПТИМЭЖ	Электронагрева-тельная плита ЭНП-0,2
Напряжение питания, В	36	220	220
Установленная мощность, Вт	200	1650	130
Температура на поверхности (при tв = 20 0С )	До 35	До 35	30-32
Обогреваемая площадь, м2	0,6	1,3	0,66

Электронагревательная плита ЭНП-0,2 конструкции ВИЭСХ и НИПТИМЭСХ НЗ (см. табл. 79) выполнена из бетона, в толщу которого вмонтирована жесткая металлическая рама с намотанным на нее проводом марки ПНВСВ. Из угла плиты выведен штуцер с находящи­мися в нем "холодными" концами для подключения к электросети. Для заземления каркаса плиты и экрана нагревательного провода предусмотрен специальный вывод. К электросети напряжением 220 В подключают последовательно 10 электронагревательных плит.

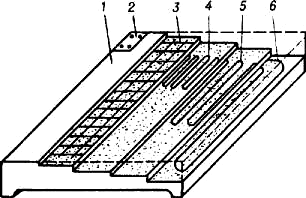

Рис 30. Электронагревательная панель ЭПП-3 конструкции ЛСХА:

1 - бетонный корпус; 2 - клеммная коробка;

3 - металлическая сетка; 4, 5 и 6 - витки нагревательного провода

Комбинированные электрообогревательные устройства и установ­ки Комбинированный электрообогрев поросят возможен при однов­ременном использовании рассмотренных выше контактных и ИК-обогревателей, а также выпускаемых промышленностью специальных комбинированных установок.

Оригинальная схема управления комбинированным обогревате­лем, состоящим из ИК-облучателя с лампой ИКЗК-220-250 и электрообогреваемой панели, предусматривает использование поросят в процессе управления температурным режимом в логове. Для этого в межстаночной перегородке монтируется приспособление, состоящее из микропереключателя, включенного в цепь ИК-облучателя, и пружин­ной пластины. При этом якорь микропереключателя выступает над поверхностью межстаночной перегородки. Пружинная пластина смонтирована на высоте 50 мм от поверхности панели в месте наиболь­шей интенсивности облучения. Место около пластины поросята выби­рают для отдыха и размещаются на нем с первых дней жизни. Комму­тирующее приспособление позволяет осуществлять позиционное переключение ИК-облучателя на различные режимы напряжения и осуществлять управление тепловым режимом в двух рядом располо­женных станках.

Поросята самостоятельно поддерживают благоприятную для них температуру в зонах обогрева за счет двухпозиционного управления тепловым потоком от ИК-ламп при постоянно включенном напольном электрообогревателе мощностью 100-120 Вт. Аналогичная схема управления может найти применение и при одностороннем ИК обогре­ве. Однако в этом случае двухпозиционное управление неприемлемо ввиду значительных отклонений температуры в зоне обогрева и резкого увеличения частоты коммутации ИК-ламп. Более рационально здесь позиционное управление ИК тепловым потоком за счет ступенча­того переключения облучателя на различное напряжение.

Для широкого внедрения комбинированного электрообогрева поросят-сосунов в свинарниках-маточниках предназначены серийные установка ЭИС-11-Ш "Комби" и комплект оборудования КС-16. Данное оборудование, а также вновь разработанная установка УЭП-30 создают и автоматически поддержи­вают требуемые тепловые условия поросятам раннего (до 2 месяцев) возраста в 30 станках типового свинарника-маточника при температу­ре в помещении 14-16 °С. Конструкция обогревателей позволяет успешно эксплуатировать их в условиях агрессивной среды свиновод­ческих помещений. Принцип работы и схема компоновки этого обору­дования одинаковы, однако конструкция имеет различия. Техничес­кие данные приведены в таблице 80.

Таблица 80
