.pdfМинистерство образования и науки Российской Федерации Кубанский государственный технологический университет
Кафедра информатики
ПОЯСНИТЕЛЬНАЯ ЗАПИСКА. ПРАВИЛА ОФОРМЛЕНИЯ
Методические указания по курсовому и дипломному проектированию для студентов всех форм обучения специальности 230101 Вычислительные машины, комплексы, системы и сети
Краснодар
2010
Составители: канд. техн. наук, доц. Н. В. Василенко; канд. техн. наук, доц. М.В. Никишова; канд. техн. наук, доц. В.В. Богданов
УДК 744:002:006
Пояснительная записка. Правила оформления: метод. указания по курсовому и дипломному проектированию для студентов всех форм обучения специальности 230101 Вычислительные машины, комплексы, системы и сети / Сост.: Н.В. Василенко, М.В. Никишова, В.В. Богданов. Кубан. гос. технол. ун-т. Каф. информатики. – Краснодар: Изд. КубГТУ, 2010. – 37 с.
Предназначены для выполнения курсовых и дипломных проектов, обобщены материалы необходимые для оформления пояснительных записок курсовых и дипломных проектов.
Ил. 20. Прил. 4
Печатается по решению методического совета Кубанского государственного технологического университета.
Рецензенты: канд. техн. наук, доц. каф. информатики КубГТУ Ю.А. Кабанков; канд. техн. наук, ген. директор ООО «КБ «Селена» О.Б. Лиштаев
© КубГТУ, 2010
Содержание
Введение ……………………………………………………... .......................... 4
Нормативные ссылки.......................................................................................... |
4 |
||
1 Общие требования к выполнению текстовых документов.......................... |
5 |
||
2 Пояснительная записка.................................................................................... |
9 |
||
2.1 |
Общие положения...................................................................................... |
9 |
|
2.2 |
Титульный лист.......................................................................................... |
9 |
|
2.3 |
Задание на проектирование....................................................................... |
9 |
|
2.4 |
Реферат........................................................................................................ |
9 |
|
2.5 |
Содержание................................................................................................. |
9 |
|
2.6 |
Введение...................................................................................................... |
9 |
|
2.7 |
Нормативные ссылки............................................................................... |
10 |
|
2.8 |
Принятые сокращения............................................................................. |
10 |
|
2.9 |
Деление текста на составные части........................................................ |
10 |
|
2.10 |
Изложение текста................................................................................... |
11 |
|
2.11 |
Числа в тексте......................................................................................... |
12 |
|
2.12 |
Символы и знаки .................................................................................... |
13 |
|
2.13 |
Правила написания математических формул...................................... |
14 |
|
2.14 |
Оформление иллюстраций.................................................................... |
15 |
|
2.15 |
Оформление приложений...................................................................... |
16 |
|
2.16 |
Построение таблиц................................................................................. |
17 |
|
2.17 |
Список использованных источников................................................... |
21 |
|
2.18 |
Ссылки..................................................................................................... |
23 |
|
2.19 |
Оформление примечаний...................................................................... |
23 |
|
2.20 |
Обозначение пояснительной записки и графической части проекта |
|
|
|
|
(работы).................................................................................................... |
24 |
3 Правила выполнения диаграмм и графиков................................................ |
25 |
||
4 Перечень элементов схемы........................................................................... |
29 |
||
Приложение А (обязательное) Форма титульного листа курсового |
|
||
|
|
проекта..................................................................................... |
32 |
Приложение Б (обязательное) Форма титульного листа дипломного |
|
||
|
|
проекта (работы) ..................................................................... |
33 |
Приложение В (обязательное) Форма задания на курсовое |
|
||
|
|
проектирование....................................................................... |
34 |
Приложение Г (обязательное) Форма задания на дипломный проект |
|
||
|
|
(работу) .................................................................................... |
35 |
3
Введение
Проект, выполняемый студентами в процессе разработки, представляет собой совокупность документов: графических (чертежи и схемы) и текстовых (спецификации, пояснительная записка и т.д.).
Правила и порядок разработки, оформления и обращения этих документов устанавливаются комплексом стандартов – единой системой конструкторской документации (ЕСКД). Эти правила распространяются также на научно-техническую и учебную литературу.
При курсовом и дипломном проектировании в институте перечень представляемых студентами к защите проекта документов определяется кафедрой в задании на проект.
Выполняемые студентами в ходе учебного процесса курсовые и дипломные проекты должны соответствовать требованиям стандартов ЕСКД, СИБИД, ГСИ.
Методические указания окажут практическую помощь студентами в выполнении и оформлении пояснительных записок, разрабатываемых в курсовых проектах и выпускных квалификационных работах, будут способствовать повышению качества этих работ.
Нормативные ссылки
В настоящих методических указаниях использованы ссылки на следующие нормативные документы:
ГОСТ 2.104-2006 ЕСКД. Основные надписи ГОСТ 2.105-95 ЕСКД. Общие требования к текстовым документам ГОСТ 2.106-96 ЕСКД. Текстовые документы
ГОСТ 2.201-80 ЕСКД. Обозначение изделий и конструкторских документов
ГОСТ 2.301-68 ЕСКД. Форматы ГОСТ 2.303-68 ЕСКД. Линии
ГОСТ 2.304-81 ЕСКД. Шрифты чертежные ГОСТ 2.307-68 ЕСКД. Нанесение размеров и предельных отклоне-
ний
ГОСТ 2.316-2008 ЕСКД. Правила нанесения на чертежах надписей, технических требований и таблиц
ГОСТ 2.317-69 ЕСКД. Аксонометрические проекции ГОСТ 2.321-84 ЕСКД. Обозначения буквенные
ГОСТ 2.605-68 ЕСКД. Плакаты учебно-технические. Общие технические требования
ГОСТ 7.0.5-2008 СИБИД. Библиографическая ссылка. Общие требования и правила составления
ГОСТ 7.9-95 СИБИД. Реферат и аннотация
4
ГОСТ 7.11-78 СИБИД. Сокращения слов и словосочетаний на иностранных европейских языках в библиографическом описании
ГОСТ 7.12-93 СИБИД. Библиографическая запись. Сокращение слов на русском языке. Общие требования и правила
ГОСТ 7.32-2001 СИБИД. Отчет о научно-исследовательской работе. Структура и правила оформления
ГОСТ 8.417-2002 ГСИ. Единицы величин Р50-77-88 Рекомендации ЕСКД. Правила выполнения диаграмм
1 Общие требования к выполнению текстовых документов
Текстовые документы, к которым относят пояснительную записку, спецификацию и другие материалы, необходимо составлять в соответствии с ГОСТ 2.105. Их следует выполнять на листах формата А 4 – 210 х 297 мм по ГОСТ 2.301 с нанесением на них рамки и соответствующей основной надписи.
Титульный лист оформляется в соответствии с образцами, приведенными в приложениях А и Б.
Задание на курсовое или дипломное проектирование (приложение В и Г) располагается на втором листе записки.
Третий лист пояснительной записки должен выполняться в соответствии с рисунком 1, а четвертый и последующие листы – в соответствии с рисунком 2.
Для чертежей и схем используют основную надпись по форме 1 ГОСТ 2.104 в соответствии с рисунком 3.
Для третьего листа пояснительной записки используют основную надпись по форме 2 ГОСТ 2.104, в соответствии с рисунком 4, а для остальных листов – по форме 2а (эта же форма используется на плакатах графической части дипломного проекта). В учебных целях основную надпись по форме 2а можно выполнять упрощенно, в соответствии с рисунком 5.
Расстояние от рамки до границ текста документа сверху и снизу должно быть не менее 10 мм. Расстояние от рамки до границ текста в начале и конце строки – не менее 3 мм.
Текстовые документы выполняются на ЭВМ в текстовом редакторе. Шрифт текстового редактора Times New Roman, размер шрифта 14, межстрочный интервал – полуторный, абзац с отступом 1,5 мм, выравнивание по ширине.
Опечатки, описки и графические неточности допускается исправлять подчисткой или закрашиванием белой краской и нанесением на том же месте исправленного текста (графики) черными чернилами, пастой или тушью.
Англоязычные слова и сокращения оформлять курсивом.
5
Содержание
Введение. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
1 |
Нормативные ссылки |
. . . . . . . . . . . . . . . . . . . . . . . 5 |
|||
2 |
Назначение и область применения изделия . . . . . . . . . . . . .8 |
||||
|
2.1 |
Краткая характеристика области применения изделия |
. . . |
8 |
|
|
2.2 |
Общая характеристика объекта, для применения |
|
|
|
|
в котором, предназначено изделие . . . . . . . . . . . . . |
. . . |
10 |
||
|
2.3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
|
|||
|
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
|
|||
3 |
Техническая характеристика изделия . . . . . . . . . . . . |
. . . 16 |
|||
|
3.1 |
Основные технические характеристики изделия . . . |
. . . |
18 |
|
|
3.2 |
Сравнения основных характеристик изделия . . . . . |
. . . |
20 |
|
|
3.3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
|
|
||
|
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
|
|
||
4 |
Описание и обоснование выбранной конструкции . . . . . |
. . . |
25 |
||
|
4.1 |
Описание конструкции, обоснование решений |
|
|
(конструктивных, схемных и др.) . . . . . . . . . . . . . . . . . 25
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
|
|
|
|
|
КТАС.ХХХХХХ. 000 ПЗ |
|
||||
|
|
|
|
|
|
|||||
Изм |
Лист |
№ докум. |
Подп |
Дата |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Разраб. |
|
|
|
Наименование изде- |
Лит. |
Лист |
Листов |
|||
Провер. |
|
|
|
лия |
у |
|
|
3 |
100 |
|
Т.контр. |
|
|
|
Кафедра информатики |
||||||
|
|
|
Пояснительная за- |
|||||||
Н.контр. |
|
|
|
|
номер уч.гр. |
|||||
Утв. |
|
|
|
писка |
|
|
|
|
|
Рисунок 1 – Образец основной надписи третьего листа пояснительной записки
6
1 Назначение и область применения изделия
10 10
1.1 Краткая характеристика области и условий применения изделия
15
3 |
15 |
Текст подраздела 1.1 |
3 |
|
|
|
|
||
|
|
Граница абзаца |
|
|
15
1.2 Общая характеристика объекта, для применения в котором предназначено изделие
15
Текст подраздела 1.2
10

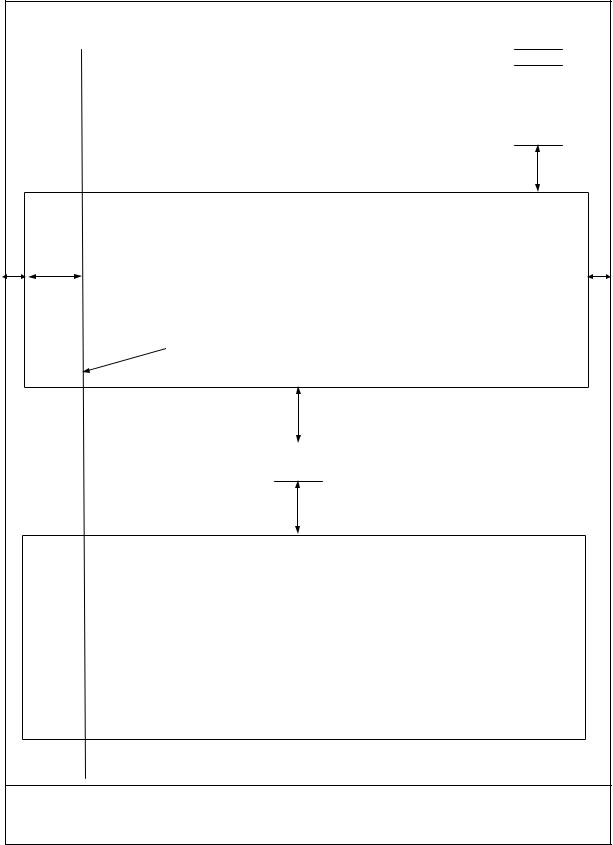

Рисунок 2 – Образец выполнения последующих листов пояснительной записки
7
|
|
|
|
185 |
|
|
|
|
7 |
10 |
23 |
15 |
10 |
|
|
|
15 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5 |
11х5=55 |
|
|
|
15=3х5 |
|
17 |
18 |
15 |
|
|
|
|
|
20 |
|
||
|
|
|
|
|
|
|
5 |
|
|
|
|
|
70 |
|
50 |
|
15 |
|
|
|
|
|
|
|
|
|
|
|
|
Рисунок 3 – Форма 1 к ГОСТ 2.104 |
|
|
|
||
7 |
10 |
23 |
15 |
10 |
|
|
|
15 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5 |
х5=40 |
|
|
|
15=3х5 |
|
|
|
|
8 |
|
|
|
15 |
20 |
5 |
||
|
|
|
|
|
||||
|
|
|
|
70 |
|
50 |
|
15 |
|
|
|
|
|
|
|
||
|
|
|
|
185 |
|
|
|
|
|
|
|
Рисунок 4 – Форма 2 к ГОСТ 2.104 |
|
|
|
15
110 |
10 |
185
Рисунок 5 – Форма 2а к ГОСТ 2.104
8
7
8
2 Пояснительная записка
2.1 Общие положения Пояснительная записка (ПЗ) должна включать: титульный лист, за-
дание на проектирование, реферат, содержание, введение, нормативные ссылки, принятые сокращения, основной текст, заключение, список литературы и приложение (при наличии). Все листы пояснительной записки, кроме первых двух, следует пронумеровать. Нумерация должна быть сквозной. В общую нумерацию необходимо включать титульный лист, рисунки и таблицы, расположенные на отдельных листах, а также список литературы и приложение.
2.2 Титульный лист Титульный лист, являющийся первым листом пояснительной запис-
ки, заполняют в соответствии с приложением А или Б. 2.3 Задание на проектирование
Задание на курсовой проект или дипломный проект (работу) содержит исходные данные, задачи, объем и сроки выполнения проекта, а также специальные требования к заданию с необходимыми подписями (приложение В или Г); его следует помещать вслед за титульным листом (распечатывать на двух сторонах одного листа).
2.4 Реферат Реферат – краткое точное изложение документа, включающее основ-
ные фактические сведения и выводы, без дополнительной интерпретации или критических замечаний автора реферата, оформляется по ГОСТ 7.9. Текст реферата включает: объект исследования или разработки; цель работы; метод или методологию проведения работы; результаты работы; степень внедрения и рекомендации по внедрению; экономическую эффективность или значимость работы; прогнозные предложения о развитии объекта проектирования или исследования. Объем не более 0,75 страницы. Рефератнаиностранномязыкедолженсодержатьнеболее10 страництекста.
2.5 Содержание Содержание должно быть приведено на четвертом листе. В содержа-
нии перечисляют заголовки всех разделов и подразделов с указанием номеров страниц, на которых помещены эти заголовки.
Слово «Содержание» записывают в виде заголовка (симметрично тексту). Наименования, включенные в содержание, записывают строчными буквами, начиная с прописной буквы, в соответствии с рисунком 1.
2.6 Введение Во введении следует кратко изложить современное состояние техни-
ческого вопроса, которому посвящен проект, а также цель работы. Здесь же необходимо сформулировать, в чем заключается новизна и актуальность работы, и обосновать необходимость ее проведения. Указать, на основании каких документов разработан проект, а также назначение и об-
9
ласть применения проектируемого изделия. Заглавием должно служить слово «Введение» (симметрично тексту).
2.7 Нормативные ссылки
Внормативных ссылках указываются индекс, номер, год разработки
иполное название всех стандартов, на которые имеются ссылки в пояснительной записке. Список нормативных ссылок размещают в порядке возрастания регистрационных номеров обозначений. В тексте пояснительной записки указывают только номер стандарта без года разработки.
2.8 Принятые сокращения
Впринятых сокращениях указываются сокращения, принятые в данной пояснительной записке. Сокращения, установленные правилами русской орфографии и ГОСТ 7.12, в подраздел не включаются.
2.9 Деление текста на составные части 2.9.1 Текст пояснительной записки разделяют на разделы и подраз-
делы.
Разделы должны иметь порядковые номера, обозначенные арабскими цифрами без точки и записанные с абзацного отступа. Подразделы должны иметь нумерацию в пределах каждого раздела. Номер подраздела состоит из номеров раздела и подраздела, разделенных точкой. В конце номера подраздела точка не ставится.
2.9.2 Разделы, как и подразделы, могут состоять из одного или нескольких пунктов. Номер пункта должен состоять из номеров раздела, подраздела и пункта, разделенных точками, например: 3.3.1, 3.3.2, 3.3.3 и т.д.
2.9.3 Пункты, при необходимости, могут быть разбиты на подпункты, которые должны иметь порядковую нумерацию в пределах каждого пункта, например: 4.2.1.1, 4.2.1.2, 4.2.1.3 и т.д.
2.9.4 Внутри пунктов или подпунктов могут быть приведены перечисления.
Перед каждой позицией перечисления следует ставить дефис или при необходимости ссылки в тексте документа на одно из перечислений, строчную букву, после которой ставится скобка. Для дальнейшей детализации перечислений необходимо использовать арабские цифры, после которых ставится скобка, а запись производится с абзацного отступа.
2.9.5 Каждый пункт, подпункт и перечисление записывают с абзацного отступа.
2.9.6 Разделы и подразделы должны иметь заголовки. Пункты, как правило, заголовков не имеют.
Заголовки должны четко и кратко отражать содержание разделов и подразделов.
Заголовки разделов и подразделов следует писать с прописной буквы (для разделов полужирное начертание), не подчеркивая, с абзацного отсту-
10
