8. Основные характеристики и режимы работы электропривода переменного тока.
Основные характеристики:
скорость холостого хода АД:;
электромеханическая характеристика: ;
механическая характеристика: ;
При увеличении скольжения ротора и нагрузки на валу АД – вращающий момент возрастает за счет увеличения тока ротора до критического значения, а затем уменьшается за счет уменьшения ;
Наиболее удобные формулы для механической характеристики были выведены немецким ученым Клоссом в зависимости от энергетических соотношений в двигателе. Рассмотрим энергетические соотношения в АД:
электромагнитная мощность АД: ;
потребляемая мощность от сети: , без учета потерь в цепи статора;
механическая мощность на валу двигателя: ;
потери мощности в роторной цепи: , потери энергии в цепи ротора пропорциональны моменту двигателя и скольжению ротора и расходуются на нагрев ротора.

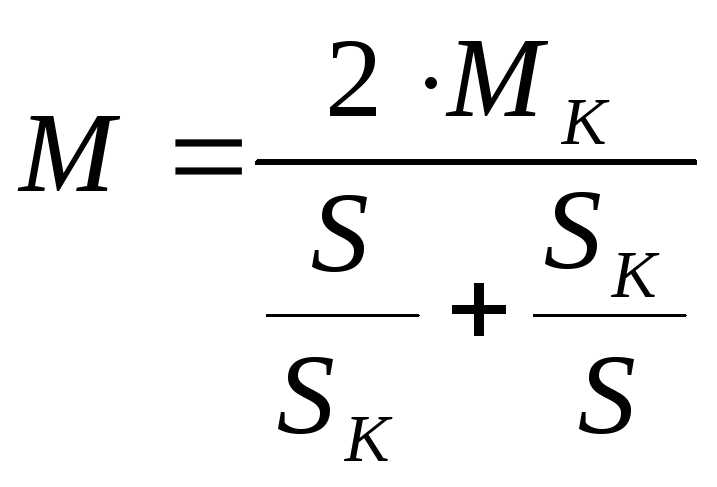

Формула Клосса: , где:- отношение активного сопротивления статора и ротора ();

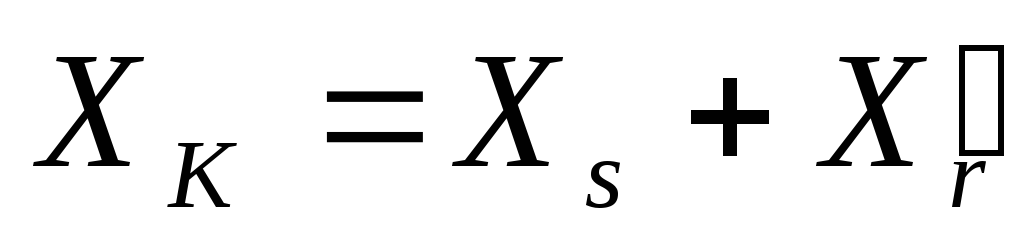

критический момент: , где:- индуктивное сопротивление короткого замыкания равно сумме индуктивных сопротивлений статора и ротора;
критическое скольжение: ;
если мощность двигателя >5 кВт, то коэффициент , т.к., и формула Клосса:;;
номинальная частота вращения: ;
КПД: ;
коэффициент пускового тока: ;
коэффициент пускового момента: ;
коэффициент максимального момента: ;
момент инерции ротора: , [кг·м2].
Энергетические режимы работы асинхронного двигателя:
1– холостой ход;
2 – двигательный режим;
3 – короткое замыкание (якорь заторможен);
4 – торможение противовключением (или перемена питания двух фаз);
5 – рекуперативное торможение;
6 – динамическое торможение (к двум фазам подключают постоянный ток (30÷40 В)).
9. Электрическая часть силового канала электропривода. Преобразователи частоты в электроприводе.
Общие сведения:
В состав электрической части ЭП входит:
1. Источник питания
Источником питания чаще всего может быть электрическая сеть f =50 Гц, и с одним из линейных напряжений Uном = 220, 380, 660 В; 1, 6, 10 кВ.
В городском электротранспорте применяется сеть с U =600 В, (в ж/д U =5 кВ).
В автономных установках, на автомобилях, самолетах и судах применяются аккумуляторы и генераторы тока с U =12, 24, 48 В.
На летательных аппаратах применяются генераторы переменного тока с f =400 Гц и U =115, 200, 36 В.
За счет увеличения частоты уменьшается масса эл. оборудования.
В электрическую часть силового канала ЭП также входит Эл. преобразователь и электрическая часть электромеханического преобразователя. Классификация электрических преобразователей.
Электрические преобразователи предназначены для преобразования электроэнергии исключительно по роду тока (пост. в перем. и наоборот), амплитуде и частоте напряжения.
Преобразователи делятся на
выпрямители :управляемые и неуправляемые
инверторы: ведомые сетью и автономные
преобразователи напряжения: по амплитуде и с фазовой и широтно-импульсной модуляцией.
преобразователи частоты НПЧ и со звеном постоянного тока
импульсные преобразователи тока с ШИМ или ЧИМ

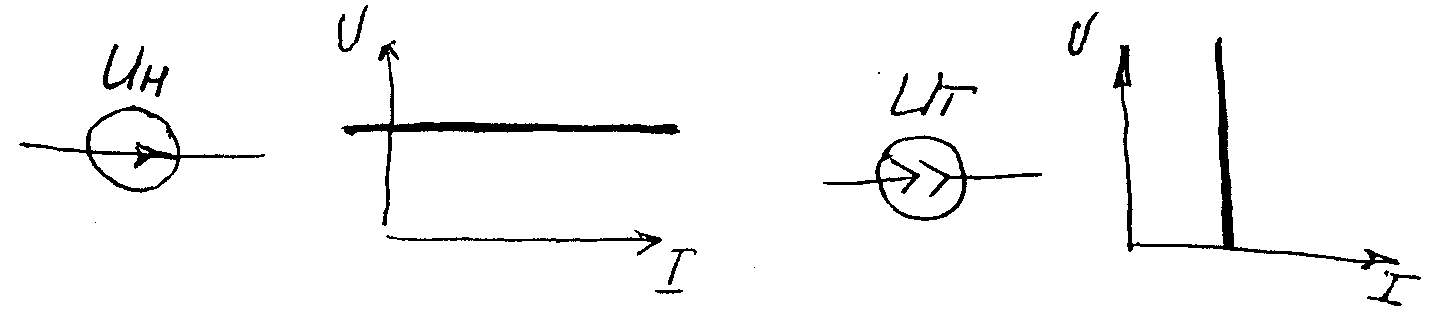

Независимо от напряжения, преобразователи могут быть: управляемые и неуправляемые, реверсивные и нереверсивные. От вида внешней характеристики могут рассматриваются источники или источники
Преобразователи частоты в ЭП.
1). НПЧ – непосредственные преобразователи частоты

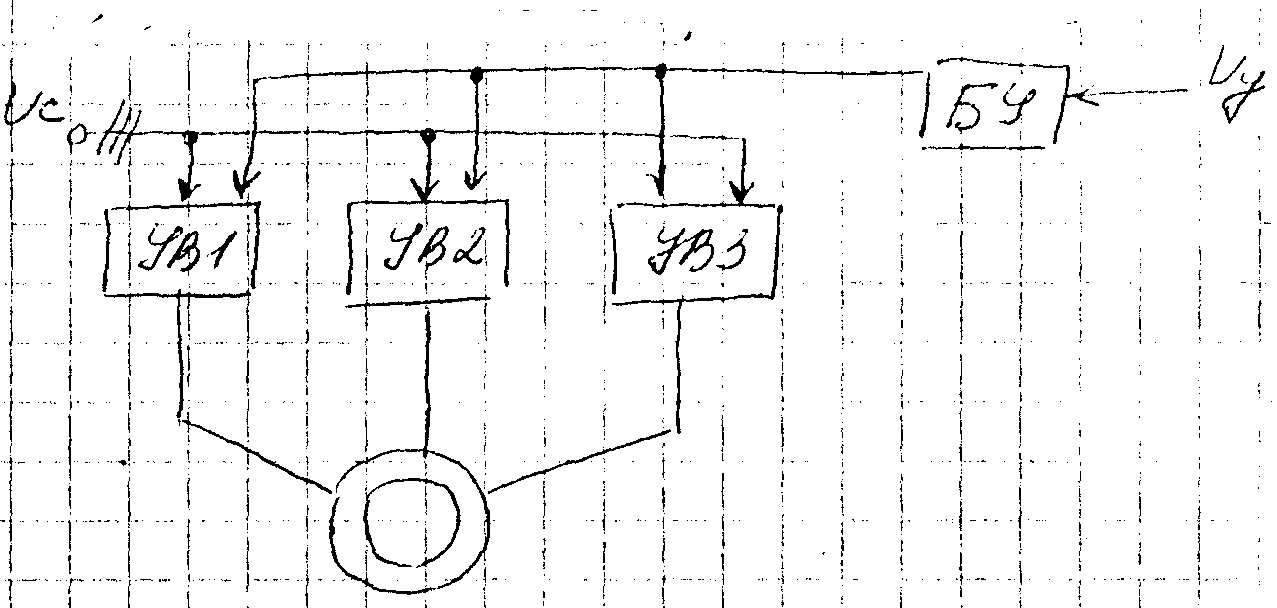

Содержат в каждой фазе неуправляемый реверсивный выпрямитель
Основное преимущество НПЧ является:
большая выходная мощность и высокий КПД;
ПЧВС: P ≤ 20 МВт, η = 0,95 – 0,97
т. к. имеет место однократное преобразование энергии
Недостатки:
частоту можно изменять только в сторону уменьшения
выходное напряжение имеет большие нелинейные искажения
Для регулирования действующего значения выходного напряжения изменяется угол управления тиристоров .
2). ПЧ с ЗВТ – преобразователи ЧП частоты со звеном постоянного тока.
Бывают с:
А). управляемым выпрямителем
Б). неуправляемым выпрямителем
P ≤ 2 МВт.
Схема с управляемым выпрямителем.
Напряжение сети выпрямляется и регулируется УВ на 6-ти тиристорах (мостовая схема).
Автономный инвертор на 12-ти тиристорах и 12-ти диодах преобразует постоянное напряжение в переменное, с f до 250 Гц,
Преимущества:
большой диапазон регулирования частоты
Недостатки:
небольшой КПД из-за двойного преобразования энергии; η = 0,88-0,94.
Блок управления БУ, одновременно изменяет угол управления, управляемых выпрямителей и частоту управляющих импульсов тиристоров АИ.
Линейное U фазное U
Схема с неуправляемым выпрямителем
Имеет наилучшие характеристики, т. е. η = 0,95-0,97 и cosφ → 1.
Они построены на биполярных транзисторах с полевым затвором
fм = 5 – 15 кГц
Регулировании выходного напряжения производится с помощью синусоидальной ШИМ частотой f = 5 – 15 кГц.
