5.1.2 Синтез рычажных механизмов
Применение методов синтеза рычажных механизмов рассмотрим на примере кривошипно-шатунного механизма.
Синтез рычажного механизма по положениям звеньев.
Для центрального кривошипно-ползунного механизма (внеосность е=0, рис.40,а) ход ползуна 3 (его максимальное перемещение) равен удвоенной длине кривошипа: h=2l1. Крайние положения ползуна соответствуют угловым координатам кривошипа φ = 0 и 180°.
а)
б)
в)

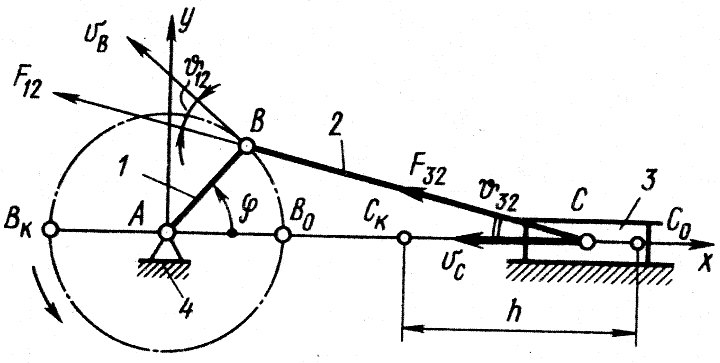

Рис.40. Кривошипно-ползунный механизм:
а – центральный; б – внеосный; в –
синтез механизмапо двум положениям
При проектировании механизмов нужно учитывать весьма важный параметр, характеризующий условие передачи сил и работоспособность механизма, – угол давления υ (угол между вектором силы, приложенной к ведомому звену, и вектором скорости точки приложения движущей силы; трение и ускоренное движение масс при этом пока не учитываются). Угол давления не должен превышать допустимого значения: υmax≤ υдоп
Угол υ при передаче усилия на ведомое звено отмечают на схеме механизма в зависимости от того, какое его звено является ведомым. Если им будет ползун 3, то сила F32 передается на него с углом давления υ32, а если кривошип 1, то сила F12 составит угол υ12 с вектором скорости vB.
При ведомом кривошипе угол давления υ12 два раза за цикл (когда шатун и кривошип располагаются по одной прямой) получает максимальное значение, равное 90°. Эти положения кривошип проходит только благодаря инерции вращающихся масс деталей, жестко связанных с кривошипом 1.
Наибольший угол давления υ32max определяют путем исследования функции υ32 = υ32(φ) на максимум. Для центрального механизма (е = 0) максимальное значение угла давления υ32max = arcsin(l1/l2) будет при φ = 90º или 270°. Следовательно, чем меньше значение λ2 = l1/l2, тем меньше размеры механизма (по отношению к длине кривошипа), но больше углы давления. А с возрастанием величины υ32max независимо от того, какое звено является ведомым, увеличивается усилие между ползуном и направляющей (между поршнем и стенкой цилиндра поршневой машины). Поэтому, например, для механизмов двигателей внутреннего сгорания отношение λ2 принято выбирать в пределах λ2 = 3…5, что соответствует значению υ32max = 9-11°.
Во внеосном кривошипно-ползунном механизме (см. рис.40,б) ход ползуна (его максимальное перемещение) из ΔС1С'1 и ΔС2С'2
, (5.1)
откуда при заданных h, e и λ2 = l2/l1 можно найти l1 (например, методом интерполяционного приближения — задаваясь рядом значений l1 и близких к h/2, и проверяя равенство левой и правой частей уравнения). Максимальный угол давления υ32max при е > 0 будет в положении, когда φ = 270°; если же е < 0, то при φ = 90°.
Если заданы два положения кривошипа (рис.40,в), определяемые координатами φ1 и φ2, перемещение ползуна sС (с учетом знака — на рис.40,в sС < 0) и отношения λ2 = l2/l1 и λе = е/l1 , то длины звеньев l1 и l2 определяют следующим образом.
Проецируя векторную цепь на осьу, имеем для любого положения , откуда угловая координата звена2 в положениях 1 и 2
.
Проецируя ту же цепь на ось х, имеем
,
откуда после подстановки получим
(5.2)
Затем по величине λ2 находят l2.
Синтез рычажного механизма по средней скорости звена.
При проектировании машин иногда задают среднюю скорость ползуна (поршня) vср. Для центрального кривошипно-ползунного механизма (см. рис.40, а) двойной ход ползуна (поршня), соответствующий одному обороту кривошипа, 2h=4l1.
Если частота вращения кривошипного вала равна n (1/с), то
,
откуда длина кривошипа (м) .
Затем по заданной величине λ2 = l2/l1 можно найти и длину шатуна l2.
