Основные структурные составляющие сплавов Fe – C
1.Феррит (Ф) – твердый раствор внедрения углерода С в α-Fe. Атомы углерода расположены в решетке феррита в центре грани куба,
ввакансиях и на дислокациях. Максимальная растворимость С в α-Fe – 0,02% при 727°С. При 20°С – примерно 0,006%. Феррит на диаграмме состояния занимает область GPQ (рис. 30).
При температуре 1499°С содержание углерода в δ-Ф достигает 0,1%. Высокотемпературная модификация δ-Ф имеет свойства чистого железа: легко куется, обладает высокой пластичностью. Занимает область левее линии AHN (рис. 30).
Структура сплава с содержанием углерода до 0,025% состоит из феррита и третичного цементита, располагающегося по границам зерен феррита (рис. 26, в). Выделение цементита происходит в связи с тем, что с понижением температуры растворимость углерода в феррите падает.
2.Аустенит (А) – твердый раствор внедрения углерода в γ-Fe. Атом углерода расположен в центре кристаллической решетки γ-Fe и
вдефектных областях кристалла. Содержание С достигает 2,14% при 1147°С (точка Е, рис. 30). Однофазная область аустенита ограничена линией NJESG. Свойства: сохраняется вязкость, твердость – 160 НВ. Расположенный в центре элементарной γ-ячейки растворенный атом С окружен шестью атомами Fe. Эти атомы образуют октаэдр. Остальные полости кристаллической решетки искажаются и становятся не-
доступными для атома С (его размеры больше размера полости). Углерод и железо в аустените находится в виде ионов С2+; Fe+. (Доказательство – явление «электролиза» аустенита, под действием постоянного тока углерод перемещается к катоду).
3.Цементит (Ц) – химическое соединение, карбид железа Fe3C. Состав: 75 ат. % Fe и 25 ат. % (6,67 мас. %) С. Имеет сложную орторомбическую решетку с плотной упаковкой атомов (рис. 27). Твердость более 800 НВ (царапает стекло), очень низкая пластичность. Температура плавления точно не определена в связи с возможностью его распада и принимается равной примерно 1500°С (по некоторым данным 1250°С).
Цементит неустойчив, может распадаться с образованием свободного углерода в виде графита. Может образовывать твердые растворы
замещения (легированный цементит Ме3С): углерод может замещаться на азот, кислород; железо – на хром, марганец, вольфрам.
31
0,4515
0,6726
0,5077 |
– Fe |
|
– C |
||
|
||
|
|
Рис. 27. Кристаллическая структура цементита
Всплавах с относительно невысоким содержанием углерода (сталях) цементит достаточно устойчив, и графит в них может появляться лишь последлительнойвыдержки(тысячичасов) притемпературах500–700°С.
Всплавах с высоким содержанием углерода (чугунах) графит часто образуется при медленном охлаждении или при нагреве и кратковременной выдержке при повышенной температуре. Поэтому существует два варианта диаграммы железо – углерод: железо – цементит (метастабильная) (pиc. 30), полученная при относительно небольших скоростях охлаждения (несколько градусов в минуту), и железо – графит (стабильная), полученная при очень медленном охлаждении.
Система железо – графит является более близкой к состоянию полного равновесия, чем железо – цементит, но последняя имеет большее практическое значение (с ее помощью объясняют превращения в сталях и белыхчугунах, определяютоптимальныережимытермообработки).
4. Перлит (П) – эвтектоидная механическая смесь феррита и цементита Ф + Ц, имеет вид перламутра. Образуется при распаде аустенита при температуре 727°С:
А→ Ф + Ц при С = 0,83%.
П
В зависимости от формы цементита различают:
а) пластинчатый перлит, в котором цементит и феррит имеют форму пластин (рис. 28), образующих равномерную механическую смесь, похожую на перламутр;
32
б) зернистый перлит, в котором цементит имеет форму зерен (рис. 29), расположенных в феррите. Структуру зернистого перлита получаютпутемспециальнойтермическойобработкиназернистыйперлит.
Зернистый перлит более пластичен и имеет меньшую твердость, чем пластинчатый. Твердость пластинчатого перлита 200–250 НВ, зернистого 160–220 НВ.
Рис. 28. Пластинчатый перлит |
Рис. 29. Зернистый перлит |
5. Ледебурит (Л) – эвтектическая механическая смесь аустенита и цементита А + Ц.
L → А + Ц при С > 2,14%.
Л
При t = 727°С аустенит переходит в перлит, поэтому при t < 727°С ледебурит – это смесь перлита и цементита.
Диаграмма состояния Fe – Fe3C
Фазы: жидкий расплав (L), твердые растворы – аустенит (А) и феррит (Ф), химическое соединение – цементит (Ц).
Структурные составляющие: Ф, А, Ц, П, Л.
ЦI – цементит первичный, выделяется из расплава;
ЦII – цементит вторичный, выделяется из аустенита;
ЦIII – цементит третичный, выделяется из феррита. Рассмотрим горизонтальные линии диаграммы (рис. 30). 1499°С HJB – перитектическая реакция: LB + ФН ↔ АJ .
1147°С ECF – эвтектическая реакция: LС ↔ AЕ + ЦF .
Л
727°С PSK – эвтектоидная реакция: АS ↔ ФР+ ЦK .
П
Структурное состояние железоуглеродистых сплавов сложнее, чем фазовое, так как кристаллические фазы, во-первых, образуют сложные
33
структурные составляющие – эвтектику и эвтектоид; во-вторых, с по- |
|||||||||||||||
вышением температуры в них уменьшается растворимость углерода. |
|
||||||||||||||
|
|
Умножение содержания углерода на 15 дает содержание цементи- |
|||||||||||||
та в стали и чугуне, в мас. %. |
|
|
|
|
|
|
|
|
|||||||
|
t, ºC |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1600 |
A |
Ж.С. + δ |
|
|
|
|
|
|
|
|
|
|
||
|
1539 |
|
|
|
|
|
|
|
|
|
|
||||
|
|
1500 |
|
B 0,18% |
|
|
|
|
|
|
|
|
|
|
|
0,10 |
H |
J |
|
0,51% |
|
|
Жидкий сплав |
|
|
|
D |
|
|||
|
|
δ |
|
|
|
|
|
|
|
||||||
|
|
1400 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
N |
δ + γ |
|
|
|
|
|
|
|
|
|
|
|
|
|
1300 |
|
|
|
|
Жидкий сплав + |
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
Жидкийсплав+ |
|
|||
|
1200 |
|
|
|
|
+ аустенит (γ) |
|
|
|
|
|
||||
|
|
Аустенит (γ) |
|
|
|
|
|
C |
|
+ Fe3C (первичный) |
|||||
|
1100 |
|
E |
|
|
1147 |
|
|
F |
|
|||||
феррит |
|
|
|
|
|
|
|
|
|
|
|
|
|
||
1000 |
|
|
|
|
|
|
Ледебурит + |
|
|
|
|
|
|||
+ |
|
|
|
|
(вторичный) |
|
|
|
|
|
|
||||
|
910 |
G |
|
|
|
|
+ аустенит + |
|
|
|
Ледебурит + |
|
|||
|
|
|
|
+ Fe3C (вторичный) |
|
|
+ Fe3C (первичный) |
|
|||||||
|
900 |
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
Аустенит |
|
800 |
|
|
|
|
C |
|
|
|
|
Ледебурит |
|
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
|||
|
|
|
|
S |
Аустенит+ Fe |
|
|
727 |
|
|
K |
||||
(α) |
|
700 |
|
|
|
+ |
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
||||||
|
P |
|
|
|
|
|
|
|
|
|
|
||||
Феррит |
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
600 |
|
|
|
|
|
|
Ледебурит + |
|
|
|
|
|
||
|
|
|
|
|
|
|
+ аустенит + |
|
|
|
Ледебурит + |
|
|||
|
|
|
|
|
|
|
|
+ Fe3C (вторичный) |
|
|
|
|
|||
|
|
|
|
+ феррит |
|
|
|
|
|
+ Fe3C (первичный) |
|
||||
|
|
500 |
|
|
C (вторичный) |
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
400 |
|
|
|
|
|
|
|
Ледебурит |
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
третичный) |
|
300 |
|
Перлит Перлит |
3 |
|
|
|
|
|
|
|
|
||
|
|
+ Fe |
|
|
Магнитное превращение Fe3C |
|
|||||||||
|
|
|
210 |
|
|||||||||||
( |
|
200 |
|
|
|
Перлит |
|
|
|
|
|
|
|
||
C |
|
|
|
|
|
|
|
|
|
|
|
|
|
||
3 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
+ Fe |
|
100 |
|
|
|
|
|
|
|
|
|
|
|
|
|
Феррит |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0 |
0,02% |
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
3 |
|
|
|
5 |
|
|
|
|
|
Q 0,006 |
0,8 1 |
|
2,14 |
|
C, % |
4 |
4,3 |
6 |
6,7 |
||||
|
|
Fe |
|
|
|
|
|
|
|
|
|
|
Fe3C |
||
|
|

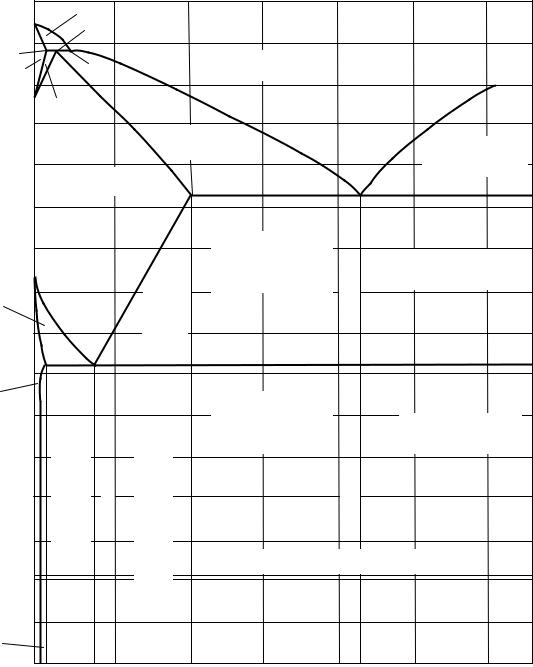

Рис. 30. Диаграмма состояния железо – углерод (железо – цементит) |
|
34
Рассмотрим стальной участок диаграммы (рис. 33).
Согласно стальному участку диаграммы, все углеродистые стали по равновесной структуре делят на классы:
1) доэвтектоидные стали (содержание углерода до 0,8%) – это стали со структурой Ф либо (в основном) – Ф + П (феррит в избытке) (рис. 31). При увеличении содержания углерода увеличивается количество перлита, а феррита уменьшается;
а |
б |
в |
Феррит + перлит – |
Перлит + феррит – |
Перлит + феррит – |
α + (α + Fe3C), |
(α + Fe3C) + α, |
(α + Fe3C) + α, |
0,2–0,3% С |
0,4–0,5% С |
0,5–0,7% С |
Рис. 31. Микроструктура доэвтектоидных сталей:
а– сталь 20; б – сталь 45; в – сталь 60
2)эвтектоидные стали (содержание углерода ≈0,8%) – это стали со структурой перлита;
3)заэвтектоидные стали (содержание углерода от 0,8 до 2,0%) –
это стали со структурой П + ЦII, в структуре – вторичные карбиды.
В заэвтектоидной стали вторичный цементит обычно расположен
ввиде светлой сетки либо светлых зерен (цепочки) по границам перлитных зерен или в виде игл (рис. 32).
Выделение вторичного цементита по границам зерен аустенита и перлита в виде пластинок нежелательно, так как такая структура обладает повышенной хрупкостью, плохо обрабатывается резанием и после окончательной термической обработки готовые детали (инструмент) будут иметь пониженные механические свойства, главным образом малую пластичность и ударную вязкость. Поэтому стремятся получать цементит в виде мелких зерен округлой формы. Структура зернистого перлита (рис. 29) является исходной структурой для
инструментальных сталей;
35
4) ледебуритные стали (содержание углерода >2%). Ледебурит должен быть в чугунах, но в легированных сталях он образуется раньше, при содержании углерода ≈2%. Большинство легирующих элементов сдвигают точки S и Е в сторону меньшего содержания углерода.
а б
Рис. 32. Микроструктура заэвтектоидной стали У12 – 1,2% С (перлит + цементит вторичный):
а – в виде игл; б – в виде сетки по границам зерен
Построим кривые охлаждения сталей различного состава (рис. 33) –
сплавовI, II, III, IV.
Сплав I:
0–1 – охлаждение А; 1–2 – процесс вторичной кристаллизации А→ Ф (γ→ α-превра-
щение); т. 2 – процесс изменения решетки закончен;
2–3 – охлаждение Ф;
3–4 – при охлаждении из Ф→ ЦIII. Сплав II (сталь 40):
0–1 – охлаждение А; 1–2 – процесс вторичной кристаллизации А→ Ф (γ→ α-превра-
щение);
2–2' – эвтектоидная реакция А→ Ф + Ц;
П
36
t, ºC |
I |
II |
III |
IV |
|
t, ºC |
I |
II |
|
III |
|
|
|
IV |
|
|
|
||
|
0 |
0 |
0 |
0 |
|
E |
|
|
|
|
|
|
|
|
|||||
|
|
|
0 |
0 |
|
0 |
|
|
|
0 |
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
910 G |
|
|
|
A |
|
|
|
|
охл А |
охл А |
|
|
|
|
|
охл А |
|
||
1 |
|
|
|
|
|
|
1 |
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
охл А |
|
|
|
|
||||
|
А+Ф |
|
|
|
1 А+ЦII |
|
|
А→Ф |
|
|
|
1 |
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
1 |
|
|
|
|
1 А→Ф |
|
|
|
|
|
А→ЦII |
|
||||||
|
2 |
1 |
K |
|
2 охл Ф |
|
|
|
|
|
|
|
|||||||
|
|
2 |
2 |
|
|
2 |
2' |
1 |
|
1' |
|
2 |
|
2' |
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
А→П |
|
|||||||
|
3 |
P Ф+П S |
П+ЦII |
|
|
3 |
А→П |
|
А→П |
|
|
||||||||
|
|
Феррит + цементит |
|
|
|
|
|
|
|
|
|
|
|
|
|
Ф+ ЦIII
Q 4 0,01 0,02
3 |
Перлит |
2 |
0,81
|
Ф→ЦIII |
Ф→ЦIII |
Ф→ЦIII |
Ф→ЦIII |
3 |
4 |
3 |
2 |
3 |
2,14 |
C, % |
|
|
T |
Рис. 33. Стальной участок диаграммы и кривые охлаждения различных сталей
37
2'–3 – при охлаждении механической смеси из Ф→ ЦIII (он структурно не обнаруживается).
Сплав III (содержание С≈0,81%): 0–1 – охлаждение А; 1–1' – А→ П;
1'–2 – Ф→ ЦIII (перлитная структура). ЦIII структурно не обнаруживается.
Сталь IV (инструментальная сталь с содержанием С≈1,3%): 0–1 – охлаждение А;
1–2 – А→ ЦII (концентрация углерода в аустените падает в отличие от 2-х предыдущих сталей, так как выделяется богатая углеродом
фаза ЦII);
2–2' – А→ П;
2'–3 – Ф→ ЦIII (перлитно-цементитная структура).
Количество углерода в железоуглеродистых сплавах определяет их структуру и свойства, поведение при производстве, обработке и эксплуатации.
Чем больше углерода в стали, тем выше твердость и прочность, но ниже пластичность. Механические свойства стали зависят также от формы и размеров ферритно-цементитной смеси.
Чем дисперсней (меньше) частички ферритно-цементитной смеси, тем выше твердость ипрочность стали.
Зернистая форма цементита по сравнению с пластинчатой при одинаковой твердости обладает более высокой пластичностью и ударной вязкостью.
Сповышением содержания углерода в стали:
–снижается свариваемость, углерод также способствует образованию при сварке трещин и пор в сварном шве;
–до некоторого содержания углерода (0,3–0,5%) улучшается обрабатываемость резанием;
–усиливается чувствительность стали к дисперсному старению и
кстарению после холодной пластической деформации;
–понижается устойчивость стали к коррозии в атмосферных условиях, в речной и морской воде, в кислых средах.
Сдальнейшим повышением содержания углерода:
–ввиду высокой твердости стали, обрабатываемость резанием ухудшается;
–повышается порог хладноломкости стали.
Рассмотрим чугунный участок диаграммы (рис. 34).
38
t, ºC |
|
I |
|
|
|
|
|
II |
|
III |
|
|
|
t, ºC |
|
|
|
|
0 II |
|
|
|
|
|
|
|
|
|
||
0 |
|
|
|
0 |
0 |
|
|
|
0 I |
|
|
|
|
|
|
|
0III |
|
|
|
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||
|
1 |
|
|
L |
|
|
|
|
|
|
|
|
|
|
1 |
охл L |
|
|
|
|
охл L |
|
|
охл L |
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
1 |
D |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
L+A |
|
|
|
|
|
|
|
1250º |
|
L→А |
|
|
|
|
|
|
|
1 |
|
|
|
|
|
||||
|
2 |
|
|
С 2 |
|
а |
х. |
F |
с |
|
|
|
|
|
|
|
|
|
|
2 L→ЦI 2' |
|
|
||||||||
Е |
|
|
|
|
|
|
|
2 L + ЦI |
|
1147º |
2 |
|
2' |
|
|
2 |
|
2' |
|
|
|
|||||||||
|
|
|
Аустенит |
+ цементит |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||
|
|
|
ЦI |
|
|
|
|
L→Л |
|
А→ЦII |
|
L→Л А→ЦII |
|
L→Л |
А→ЦII |
|
|
|||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||
|
|
П+L+ЦII |
|
Ледебурит |
|
|
L+ |
K |
|
|
|
|
|
|
|
|
||||||||||||||
|
|
|
|
|
L+ ЦI |
|
|
|
|
|
А→П |
|
|
А→П |
|
|
|
А→П |
|
|
||||||||||
|
3 |
|
A+L+ЦII |
|
|
|
3 |
|
|
3 |
|
727º |
|
|
3 |
|
3' |
|
3 |
3' |
3 |
|
|
|
3' |
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Ф→ЦIII |
|
|
|
|
|
|
Ф→ЦIII |
|||||
|
4 |
|
|
Феррит |
+ цементит |
4 |
L |
|
|
|
|
|
4 |
4 |
|
Ф→ЦIII |
4 |
|||||||||||||
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||
|
|
|
|
|
|
|
4 |
|
|
|
|
|
|
|
|
|
|
|
|
T |
||||||||||
2,14 |
|
|
|
|
4,3 |
|
|
|
6,67 C, % |
|
|
|
|
|
|
|
|
|
|
|
|
|
|

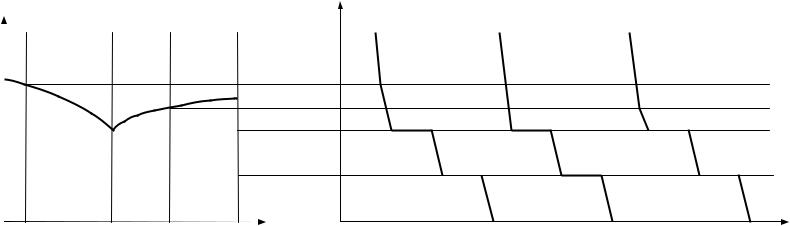

Рис. 34. Чугунный участок диаграммы и кривые охлаждения различных чугунов
39
ECF – эвтектическая реакция: LC ↔ AЕ + ЦF
Л
PSK (727°С) – эвтектоидная реакция: АS ↔ ФР+ ЦK
П
НижеPSK ледебуритявляетсясмесьюперлитаицементитаЛ= П+ Ц.
Построим кривые охлаждения чугунов различного состава (рис. 34) – сплава I (доэвтектического чугуна), сплава II (эвтектического чугуна), сплава III (заэвтектического чугуна).
Кристаллизация сплава I (доэвтектического чугуна):
0–1 – охлаждение L; 1–2 – L → А;
2–2' – L → A + Ц – кристаллизация эвтектики;
Л
2'–3 – А→ ЦII (структурно обнаруживается, не перемешивается с цементитом ледебурита);
3–3' – А→ Ф + Ц – эвтектоидная кристаллизация;
П
3'–4 – Ф→ ЦIII, структурасплавасостоитизП, ЛиЦII; Л= П+ Ц.
Кристаллизация сплава II (эвтектического чугуна):
0–2 – охлаждение L;
2–2' – L → A + Ц – кристаллизация эвтектики;
Л
2'–3 – из А, входящего в состав Л, выпадает ЦII. ЦII структурно не обнаруживается, так как он перемешивается с цементитом ледебурита;
3–3' – А→ Ф + Ц – эвтектоидная кристаллизация;
П
3'–4 – охлаждение смеси П + Ц (из Ф→ ЦIII).
Кристаллизация сплава III (заэвтектического чугуна):
0–1 – охлаждение L;
1–2 – L → ЦI;
2–2' – L → Л;
2'–3 – А→ ЦII (структурно не обнаруживается); 3–3' – А→ П;
3'–4 – охлаждение смеси Л + ЦI (из Ф→ ЦIII), структура из Л + ЦI.
40
Для точки х, лежащей между линиями EF и СD, применим правило фаз и правило отрезков.
Число степеней свободы С = К – Ф + 1. Число компонентов К = 2 (Fe и Fe3C).
Число фаз Ф = 2 (Lа, Цс). Таким образом,
С = 2 – 2 + 1 = 1 – система моновариантна.
Отношение массы цементита к массе аустенита определяем из правила отрезков:
mЦ |
= |
ax |
. |
(5) |
|
m |
ac |
||||
|
|
|
|||
L |
|
|
|
|
