28. Выявление последовательности опасных ситуаций

На второй стадии для изучения риска используют такие методики, как:

– составление и анализ дерева событий;

– составление и анализ дерева отказов;

– анализ видов отказов и вызываемых ими последствий;

– анализ критичности.

Анализ риска начинается с последовательности возможных событий с момента разрушения установки, называемого инициирующим событием.

Имеется два подхода при анализе причинных связей: прямой анализ и анализ с обратным порядком. Анализ с прямым порядком начинается с определения перечня отказов и развивается в прямом направлении с определением последствий этих событий. Анализ с обратным порядком начинается с отыскания опасного состояния системы, от которого в обратном направлении прослеживаются возможные причины возникновения этого состояния.

29. Построение дерева событий

Дерево событий строится обычно слева направо и начинается с инициирующего события. Дерево событий - алгоритм рассмотрения событий, исходящих от основного события (аварийной ситуации).

Дерево событий (ДС) используется для определения и анализа последовательности (вариантов) развития аварии, включающей сложные взаимодействия между техническими системами обеспечения безопасности. Вероятность каждого сценария развития аварийной ситуации рассчитывается путем умножения вероятности основного события на вероятность конечного события. При его построении используется прямая логика. Все значения P очень малы. Дерево не дает численных решений.

Основные принципы построения «дерева событий»

Анализ при помощи построения «дерева событий» предполагает неисправность компонента или части системы и направлен на определение происходящих событий. Начиная с первого события или первой неисправности анализ при помощи построения «дерева событий» позволяет оценить изменения в системе путем систематического наблюдения за ее работой или неисправностями приборов обнаружения, сигнализации, предупреждения, защиты или противодействия... Эти приборы могут иметь как автоматическое, так и ручное управление (вмешательство операторов) или организационное (применение процедур).

Анализ при помощи «дерева событий» обычно включает в себя:

• определение первого события;

• определение функций обеспечения безопасности;

• построение «дерева событий»;

• описание и анализ последствий указанных событий.

Анализ при помощи «дерева событий» – это метод изучения цепи событий, начиная с первого из них, которые могут привести или не привести к аварии. Таким образом, метод особенно полезен при изучении архитектуры безопасности (предупреждение, защита, противодействие) существующей или той, которая планируется на объекте. В этом качестве он может быть применим для апостериорного анализа аварии. Этот метод может оказаться довольно трудоемким. Поэтому нужно правильно определить первое событие, которой будет объектом этого анализа.

30. Основные символы, используемые при построении дерева событий

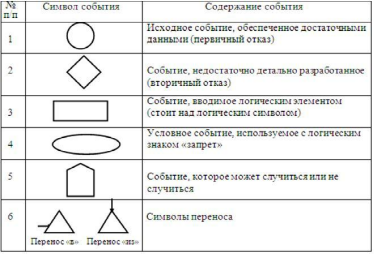

Круглый блок (1) обозначает исходный отказ отдельного элемента (в пределах данной системы или окружающей среды). События, представленные в круглых блоках, называют исходными событиями. «Отказ клапана из-за износа» может быть примером исходного отказа и помещается в круг.

Обычно такое событие обуславливается определённым элементом и когда оно происходит, этот элемент необходимо отремонтировать или заменить.

Для того, чтобы получить количественные результаты с помощью дерева отказов, круглые блоки должны представлять события, для которых имеются числовые данные по надёжности.

Ромбы используются для обозначения детально не разработанных событий в том смысле, что детальный анализ не доведён до исходных типов отказов в силу отсутствия необходимой информации, средств или времени.

Прямоугольник используется для того, чтобы показать, что событие разработано до детального уровня.

Овалом изображают условное событие, которое в дереве используется с логическим знаком «запрет».

• виде домика изображают событие, которое может случиться или не случиться. Когда этот символ включают в дерево отказов, предполагают, что данное событие обязательно происходит и возникает противоположная ситуация, когда его исключают.

Можно также опустить причинные взаимосвязи, расположенные под знаком «И», не учитывая событие, заключенное в домике и стоящее на входе этого знака. Подобным образом можно аннулировать связи под логическим знаком «ИЛИ», присоединив событие, заключённое в домике непосредственно к этому знаку.

К символам событий относятся также символы перехода, изображаемые в виде треугольников. Треугольник «переноса из» соединяется с логическим символом сбоку (перенос из соседней подсистемы). У треугольника «переноса в» линия связи проходит от вершины к другому логическому символу. Треугольники используют для упрощения дерева отказов.
