2.3. Расчет корпуса при нагружении наружным давлением
Расчетные схемы элементов корпуса представлены на рис. 2.3.
I. Толщина стенки цилиндрической обечайки предварительно определяется по формуле
(2.9)
Коэффициент К2 определяется по номограмме, приведенной на рис. 2.4, в зависимости от вспомогательных коэффициентов:

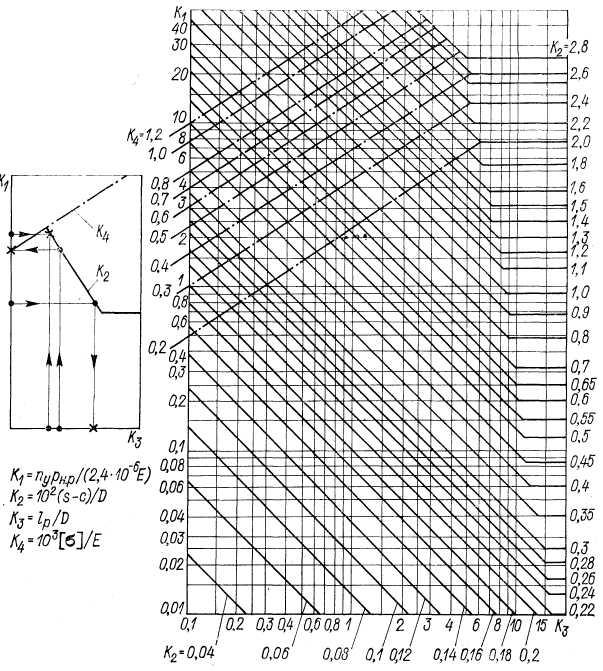

Рис.2.4 Номограмма для расчета на устойчивость
в пределах упругости обечаек, работающих под наружным давлением
где nу= 2,4 - коэффициент запаса устойчивости в рабочем состоянии;
Е - модуль продольной упругости для материала обечайки при расчетной температуре стенки;
L - расчетная длина гладкой обечайки (см. рис. 2.3);
D - внутренний диаметр аппарата.
После предварительного определения толщины стенки обечайки проверяют допускаемое наружное давление по формуле
; (2.10)
где допускаемое давление из условия прочности
(2.11)
а допускаемое давление из условия устойчивости
; (2.12)
где
2. Толщина стенки стандартного эллиптического днища, работающего под наружным давлением, определяется по формулам
. (2.13)
3. Расчет конического днища; Толщину стенки предварительно определяют по формуле (2.9) условно считая оболочку цилиндрической.
После определения толщины стенки проверяют допускаемое наружное давление:
;
где [pp]- допускаемое давление из условия прочности;
[pE]- допускаемое давление из условия устойчивости.
; (2.14)
. (2.15)
Коэффициент .
За расчетную длину принимают
. (2.16)
Расчетный диаметр конической обечайки определяется по формуле
, (2.17)
где D - внутренний диаметр аппарата;
D0 - внутренний диаметр нижнего штуцера;
α - угол при вершине конуса.

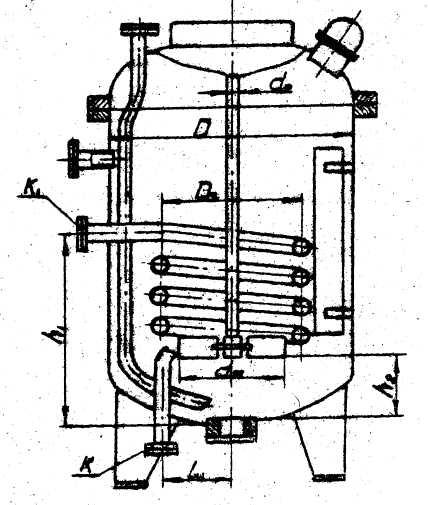

Типы, параметры и размеры корпусов аппаратов
Рис.2.5

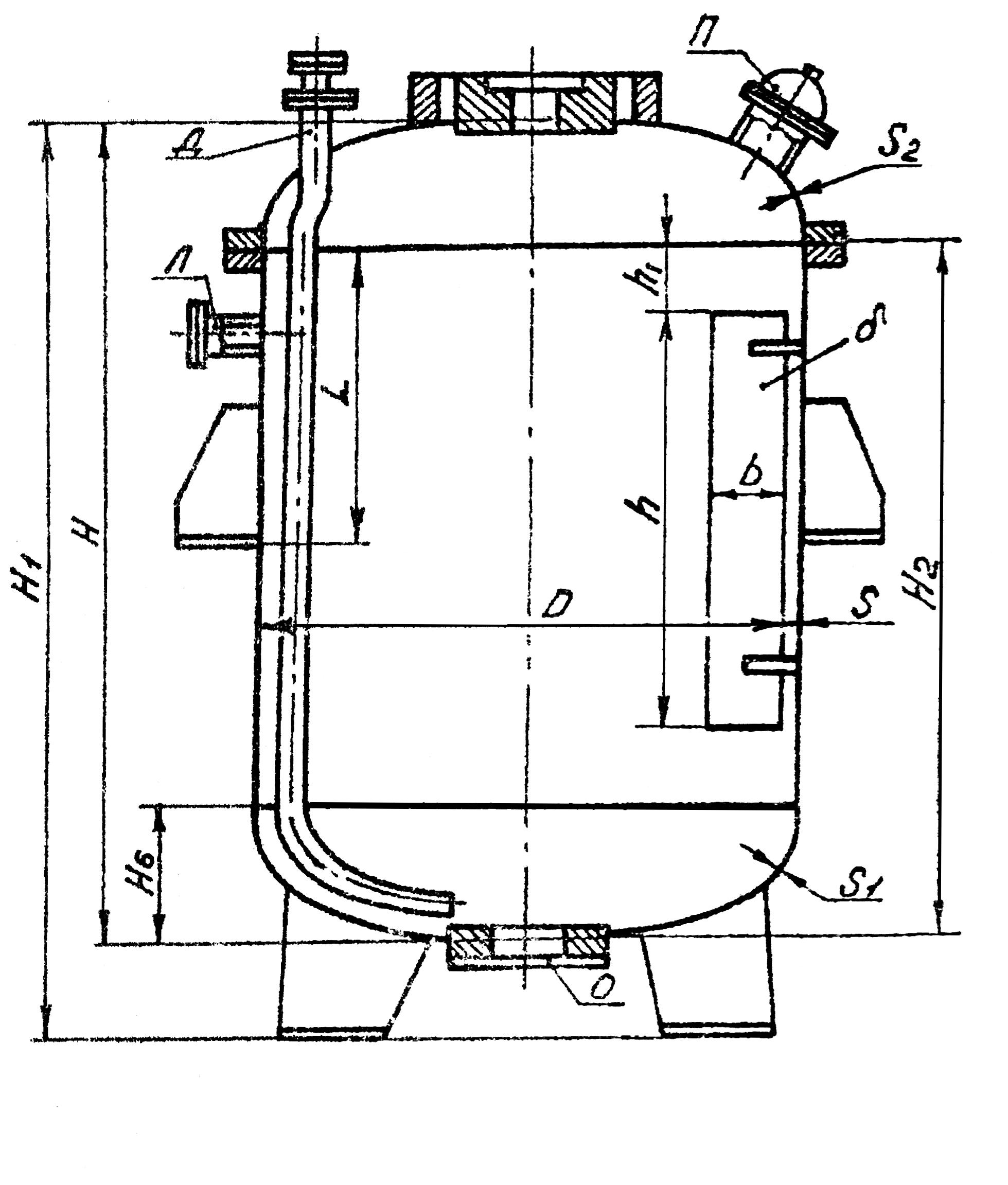

Корпус типа 00
Таблица 2.4
Параметры конструкции
корпуса типа 00 по ОСТ 26-01-1246-75
Номи-нальн. объем, м3
|
Размеры, мм |
| ||||||||
D |
H |
H1 |
H2 |
L |
h |
h1 |
b |
δ |
H6
| |
0,63 |
1000 |
950 |
1375 |
725 |
360 |
325 |
50 |
100 |
6 |
275 |
1,00 |
1200 |
1450 |
1700 |
1175 |
450 |
825 |
50 |
120 |
325 | |
1,25 |
1100 |
1320 |
775 |
420 |
575 |
50 |
340 | |||
1,6 |
1650 |
1870 |
1325 |
450 |
925 |
50 |
350 | |||
2,0 |
1400 |
1550 |
1750 |
1175 |
450 |
725 |
50 |
140 |
8 |
375 |
2,5 |
1850 |
2050 |
1475 |
540 |
1025 |
50 |
390 | |||
3,2 |
1600 |
1850 |
2100 |
1425 |
540 |
925 |
50 |
160 |
425 | |
4,0 |
2250 |
2560 |
1825 |
650 |
1325 |
50 |
440 | |||
5,0 |
1800 |
2230 |
2510 |
1740 |
550 |
1175 |
50 |
180 |
490 | |
6,3 |
2780 |
3060 |
2290 |
650 |
1700 |
50 |
500 | |||
8,0 |
2000 |
2880 |
3230 |
2340 |
800 |
50 |
200 |
540 | ||
10,0 |
2200 |
2980 |
3310 |
2390 |
800 |
50 |
220 |
550 |
Таблица 2.5
Параметры конструкции
к

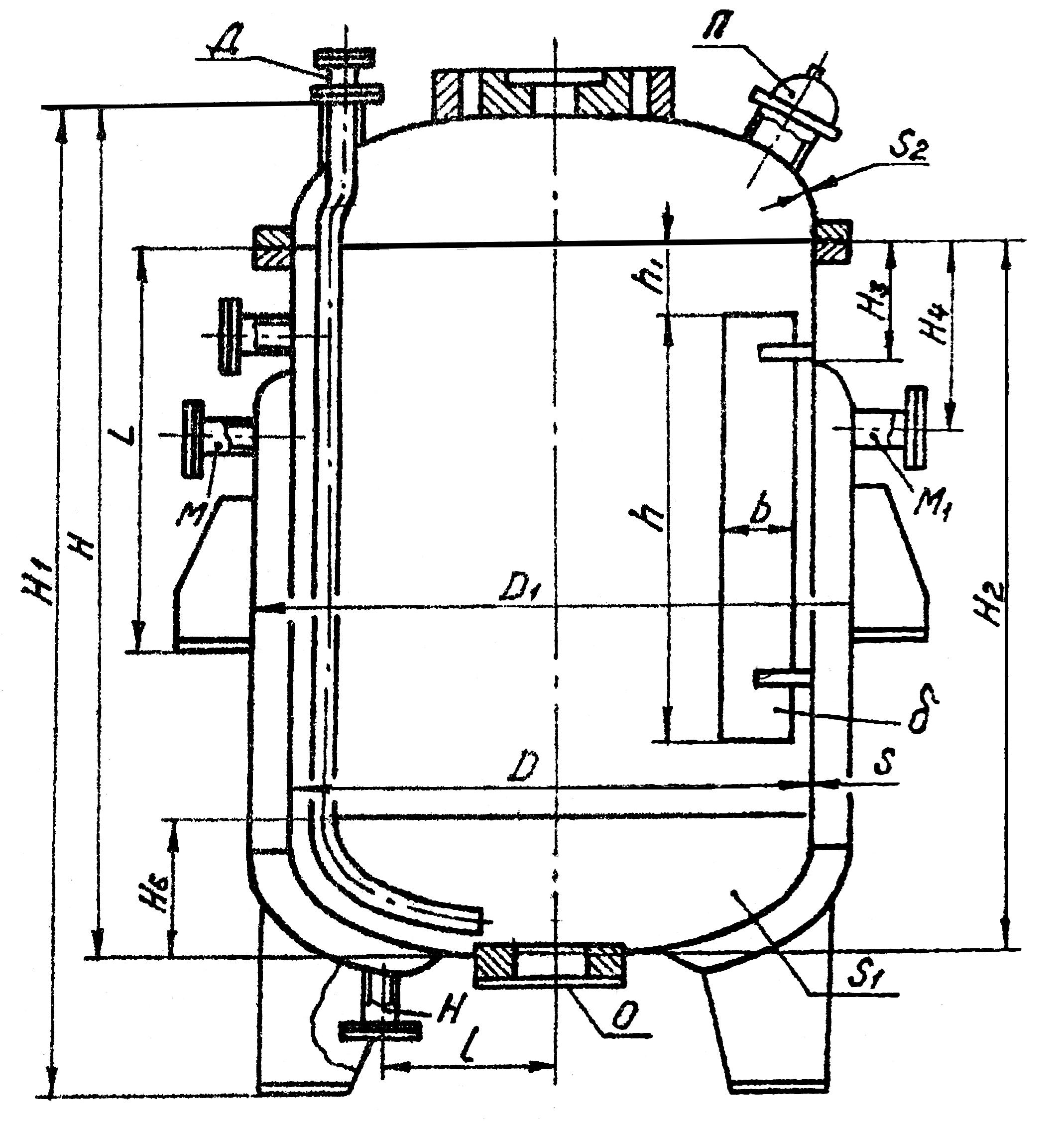

Рис. 2.6 Корпус типа 01
Размеры H6, h, h1, b, δ (табл. 2.4)
Номи-нальн. объем, м3
|
Размеры, мм | ||||||||
D |
D1 |
H |
H1 |
H2 |
H3 |
H4 |
L |
I | |
0,63 |
1000 |
1100 |
950 |
1160 |
675 |
100 |
220 |
- |
200 |
1,0 |
1200 |
1300 |
1100 |
1320 |
775 |
110 |
240 |
540 |
250 |
1,25 |
1300 |
1520 |
975 | ||||||
1,6 |
1650 |
1870 |
1325 | ||||||
2,0 |
1400 |
1500 |
1550 |
1740 |
1175 |
150 |
260 |
650 | |
2,5 |
1850 |
2100 |
1475 |
700 | |||||
3,2 |
1600 |
1700 |
1850 |
1425 |
750 | ||||
4,0 |
2250 |
2570 |
1825 | ||||||
5,0 |
1800 |
1900 |
2230 |
2520 |
1740 | ||||
6,3 |
2780 |
3010 |
2290 |
950 | |||||
8,0 |
2000 |
2200 |
2880 |
3270 |
2340 |
320 |
375 | ||
10,0 |
2200 |
2400 |
2980 |
3360 |
2390 |
1100 |
Таблица 2.6
П
Рис. 2.7 Корпус типа 10
корпуса типа 10 по ОСТ 26-01-1246-75
Номи-нальн. объем, м3
|
| |||||||||||||
D |
H |
H1 |
H2 |
L |
h |
h1 |
b |
δ |
H6
| |||||
3,2 |
1600 |
1850 |
2100 |
1425 |
540 |
525 |
50 |
160 |
8 |
425 | ||||
4,0 |
2250 |
2560 |
1825 |
650 |
1325 |
440 | ||||||||
5,0 |
1800 |
2230 |
2510 |
1740 |
1175 |
180 |
475 | |||||||
6,3 |
2780 |
3060 |
2290 |
1700 |
490 | |||||||||
8,0 |
2000 |
28802980 |
3230 |
2340 |
800 |
1700 |
200 |
540 | ||||||
10,0 |
2200 |
2980 |
3310 |
2390 |
1700 |
220 |
590 | |||||||
12,5 |
2400 |
3080 |
3420 |
2440 |
900 |
1650 |
100 |
240 |
12 |
640 | ||||
16,0 |
3880 |
4400 |
3240 |
2450 |
650 | |||||||||
20,0 |
2500 |
4180 |
4650 |
3490 |
1050 |
2650 |
260 |
690 | ||||||
25,0 |
2800 |
4480 |
5270 |
3740 |
2850 |
280 |
740 | |||||||
32,0 |
3000 |
4980 |
5720 |
4190 |
3250 |
300 |
790 | |||||||
40,0 |
3200 |
5700 |
6450 |
4850 |
- |
3850 |
320 |
850 | ||||||
50,0 |
3000 |
7580 |
8330 |
5790 |
- |
5850 |
300 |
840 | ||||||
53,0 |
3200 |
8300 |
9050 |
7450 |
- |
6450 |
320 |
890 |
Т
Рис. 2.8 Корпус типа 11
Параметры конструкции
корпуса типа 11 по ОСТ 26-01-1246-75;
Размеры H6, h, h1, b, δ (табл. 2.6)
Номи-нальн. объем, м3
|
Размеры, мм | ||||||||
D |
D1 |
H |
H1 |
H2 |
H3 |
H4 |
L |
I | |
3,2 |
1600 |
1700 |
1850 |
2120 |
1425 |
150 |
260 |
750 |
250 |
4,0 |
2250 |
2570 |
1825 | ||||||
5,0 |
1800 |
1900 |
2230 |
2520 |
1740 | ||||
6,3 |
2780 |
3070 |
2290 |
950 | |||||
8,0 |
2000 |
2200 |
2280 |
2670 |
2340 |
320 |
950 |
375 | |
10,0 |
2200 |
2400 |
2980 |
3360 |
2390 |
1100 | |||
12,5 |
2400 |
2600 |
3080 |
3380 |
2440 |
350 | |||
16,0 |
3880 |
4410 |
3240 |
1280 | |||||
20,0 |
2600 |
2800 |
4180 |
4660 |
3490 | ||||
25,0 |
2800 |
3000 |
4480 |
5270 |
3740 |
450 | |||
32,0 |
3000 |
3200 |
4980 |
5780 |
4190 | ||||
50 |
7580 |
8380 |
6790 |
- |
Таблица 2.8
Параметры конструкции
корпуса типа 20 по ОСТ 26-01-1246-75
Номи-нальн. объем, м3
|
Размеры, мм | ||||||||
D |
H |
H2 |
L |
h |
h1 |
b |
δ |
H6 | |
0,63 |
1000 |
1225 |
950 |
330 |
275 |
50 |
100 |
6 |
600 |
1,00 |
1200 |
1385 |
1060 |
330 |
275 |
120 |
712 | ||
1,25 |
1585 |
1260 |
450 |
475 |
120 |
722 | |||
1,6 |
2035 |
1710 |
925 |
120 |
722 | ||||
2,0 |
1400 |
1900 |
1525 |
625 |
140 |
8 |
824 | ||
2,5 |
2300 |
1925 |
540 |
1025 |
140 |
834 | |||
3,2 |
1600 |
2360 |
1935 |
925 |
160 |
936 | |||
4,0 |
2760 |
2335 |
650 |
1325 |
160 |
946 | |||
5,0 |
1800 |
2750 |
2260 |
1175 |
180 |
1048 | |||
6,3 |
3340 |
2850 |
1700 |
180 |
1058 | ||||
8,0 |
2000 |
3500 |
2960 |
800 |
1700 |
200 |
1160 | ||
10,0 |
2200 |
3670 |
3080 |
1700 |
220 |
1282 |
Рис. 2.9 Корпус типа 20
Таблица 2.9
П
Рис. 2.10 Корпус типа 21
корпуса типа 21 по ОСТ 26-01-1246-75;
Размеры H6, h, h1, b, δ (табл. 2.8)
Номи-нальн. объем, м3
|
Размеры, мм | |||||||
D |
D1 |
H |
H2 |
H3 |
H4 |
L |
I | |
0,63 |
1000 |
1100 |
1225 |
950 |
80 |
240 |
330 |
200 |
1,0 |
1200 |
1300 |
1385 |
1060 |
100 |
330 |
250 | |
1,25 |
1585 |
1260 |
500 | |||||
1,6 |
2035 |
1710 |
540 | |||||
2,0 |
1400 |
1500 |
1900 |
1525 |
125
150 |
260 |
630 | |
2,5 |
2300 |
1925 |
700 | |||||
3,2 |
1600 |
1700 |
2360 |
1935 |
150 |
750 | ||
4,0 |
2760 |
2335 | ||||||
5,0 |
1800 |
1900 |
2750 |
2250 | ||||
5,3 |
3340 |
2850 |
950 | |||||
8,0 |
2000 |
2200 |
3500 |
2960 |
320 | |||
10,0 |
2200 |
2400 |
3670 |
3080 |
1100 |
375 |
Т
Рис. 2.11
Параметры конструкции
корпуса типа 30 по ГОСТ 26-01-1246-75
Номи-нальн. объем, м3
|
Размеры, мм | ||||||||
D |
H |
H2 |
L |
h |
h1 |
b |
δ |
H6 | |
3,2 |
1600 |
2360 |
19352335 |
540 |
925 |
50 |
160 |
8
|
936 |
4,0 |
2780 |
2335 |
650 |
1325 |
160 |
945 | |||
5,0 |
1800 |
2750 |
2250 |
1125 |
180 |
1048 | |||
6,3 |
3340 |
2850 |
1700 |
180 |
1058 | ||||
8,0 |
2000 |
3500 |
2960 |
800 |
1700 |
200 |
1160 | ||
10,0 |
2200 |
3670 |
3080 |
1700 |
220 |
1272 | |||
12,5 |
2400 |
4035 |
3395 |
900 |
1850 |
100 |
240 240 |
1334 | |
16,0 |
4335 |
3095 |
2150 |
240 |
1354 | ||||
20,0 |
2600 |
4795 |
4105 |
1050 |
2450 |
260 |
1506 | ||
25,0 |
2800 |
5150 |
4420 |
2650 |
280 |
1618 |
Рис. 2.12 Корпус типа 31
Таблица 2.11
Параметры конструкции
корпуса типа 31 по ГОСТ 26-01-1246-75;
Размеры H6, h, h1, b, δ (табл. 2.10)
Номи-нальн. объем, м3
|
Размеры, мм | |||||||
D |
D1 |
H |
H2 |
H3 |
H4 |
L |
I | |
3,2 |
1600 |
1700 |
2360 |
19392335 |
150 |
260 |
750 |
25000 |
4,0 |
1600 |
1700 |
2780 |
2335 |
260 |
750 |
2505252000 | |
5,0 |
1800 |
1900 |
2750 |
2260 |
260 |
750 |
250 | |
6,3 |
1800 |
1900 |
3340 |
2850 |
260 |
950 |
250 | |
8,0 |
2000 |
2200 |
3500 |
2960 |
320 320320 |
950 |
375 | |
10,0 |
2200 |
2400 |
3670 |
3080 |
320 |
1100 1100 | ||
12,5 |
2400 |
2600 26002 |
4035 |
3395 |
350 350 350 350 |
1100 | ||
16,0 |
2400 |
2600 |
4335 |
3695 |
350 |
1100 | ||
20,0 |
2600 |
2800 |
4795 |
4105 |
350 |
1280 1280 | ||
25,0 |
2800 |
3000 |
5160 |
4420 |
350 |
1280 |
450 |
Таблица 2.12
Конструкция и основные размеры
для корпусов типа ОО
Номи-нальн. объем, м3
|
Размеры, мм |
Змеевик | ||||||
D |
D3 |
dм |
h1 |
h2 |
L1 |
Dy,мм |
Число витков | |
КК1 | ||||||||
0,63 |
1000 |
700 |
360 |
500 |
300 |
360 |
50 |
5 |
1,00 |
1000 |
740 |
700 |
390 | ||||
1,25 |
1200 |
900 |
380 |
940 |
|
380 | ||
1,6 | ||||||||
2,0 |
1400 |
1060 |
400 |
890 |
370 |
400 |
6 | |
2,5 | ||||||||
3,2 |
1600 |
1200 |
500 |
1030 |
450 |
500 |
60 |
7 |
4,0 | ||||||||
5,0 |
1800 |
1350 |
630 |
1080 |
430 |
630 |
70 |
7 |
6,3 | ||||||||
8,0 |
2000 |
1550 |
700 |
1130 |
700 |
80 |
8 | |
10,0 |
2200 |
1650 |
750 |
1180 |
750 |

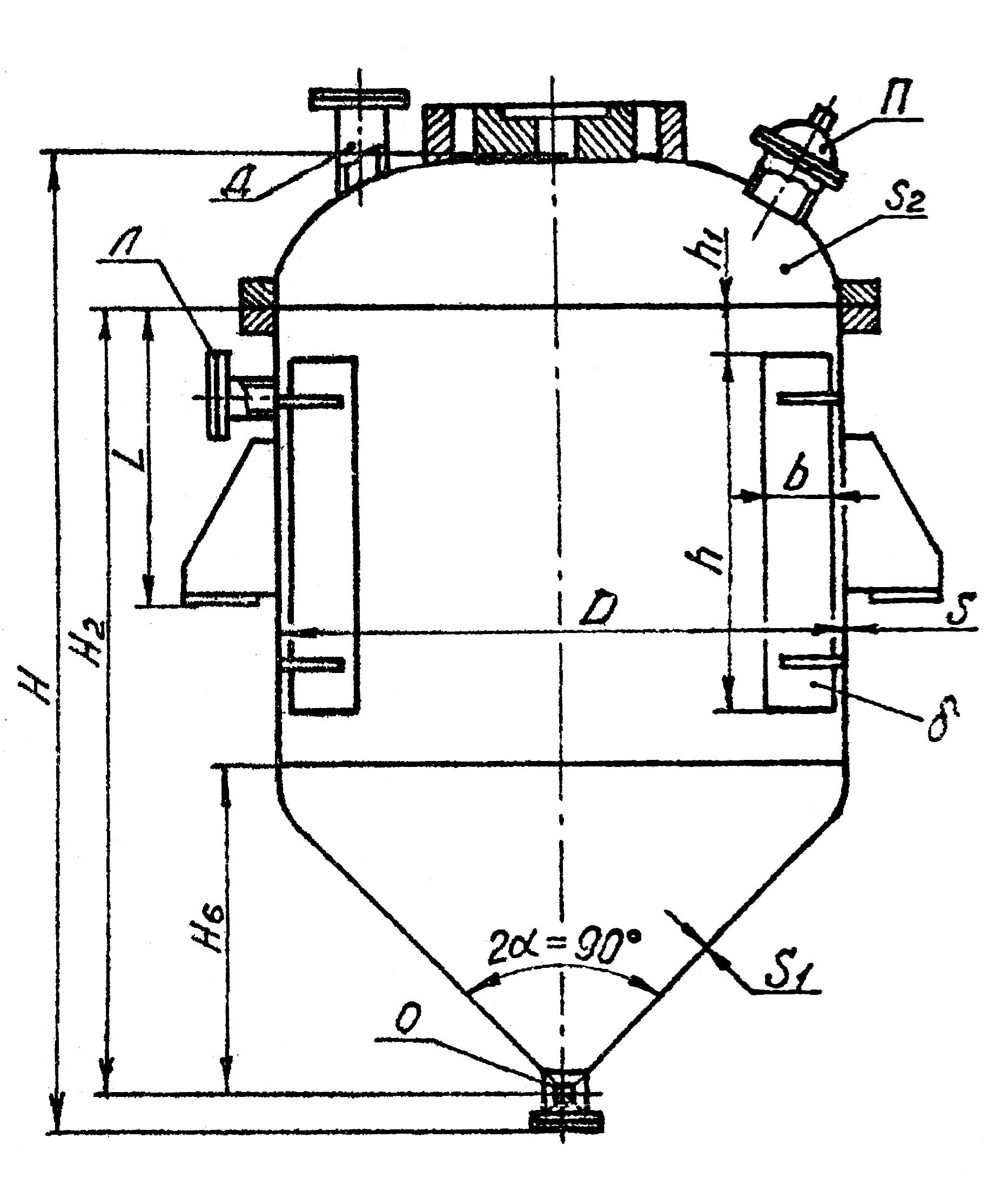

Рис. 2.13
