3.3.2. Испытание изоляции обмотки статора повышенным выпрямленным напряжением с измерением тока утечки по фазам.
Испытанию подвергается каждая фаза или ветвь в отдельности при других фазах или ветвях, соединенных с корпусом, если это позволяет конструкция электродвигателя.
Ток утечки измерять микроамперметром с классом точности 1,5 и с верхним пределом измерения не ниже 2500 мкА. Отклонение стрелки прибора при измерениях должно быть не менее 0,1 шкалы, для чего следует пользоваться переключателем пределов или прибором с логарифмической шкалой.
Микроамперметр должен включаться на стороне высокого напряжения испытательной установки по схеме Рис.1
Рис.1
Для устранения собственной утечки схемы микроамперметр и соединительный провод обязательно должны иметь экран, соединенный с высоковольтным выводом испытательной установки. Изоляция между центральной жилой соединительного провода и экраном должна иметь сопротивление, превышающее внутреннее сопротивление микроамперметра минимум в 100 раз. Соединительные провода должны быть удалены от корпуса машин и других заземленных частей не менее чем на 0,5 м.
Для построения кривой зависимости iут =f(Uисп.) измерить токи утечки не менее, чем при пяти значениях выпрямленного напряжения отUмин(0,5Uномдля машинIгруппы и 0,2UмаксдляIIгруппы) доUмакс, регулируемого равными ступенями. Подъем испытательного напряжения на всех ступенях производить плавно. Отсчет показаний микроамперметра производить через 15 и 60 сек после достижения значения испытательного напряжения на каждой ступени.
Во избежание местных перегревов изоляции токами утечки выдержка напряжения на очередной ступени допускается лишь в том случае, если значение тока утечки на данной ступени напряжения не превышает следующих значений, данных в таблице 5.
Таблица 5.
Кратность испытательного напряжения по отношению к Uном |
0,5 |
1,0 |
1,5 |
2,0 |
2,5 |
3,0 |
Ток утечки, мкА |
250 |
500 |
1000 |
2000 |
3000 |
3500 |
Если ток утечки достиг указанных значений, то диагностическое испытание следует прекратить, установить и устранить причину повышенных токов утечки.
По измеренному значению токов утечки определяется коэффициент нелинейности:
КИ= (IмаксxUмин)/(IминxUмакс),
где Iмакс,Iмин– ток утечки при напряженияхUмакс,Uмин;
Uмакс,Uмин– испытательные напряжения последней и первой ступеней.
Uмакс выбирается равным диагностическому выпрямленному напряжению по таблице 6.
Таблица 6
Мощность синхронного электродвигателя, МВ.А |
Номинальное напряжение, кВ |
Испытательное напряжение , кВ |
Менее 1 |
До 1 кВ |
1,0 |
1 и более |
Выше 3,3 до 6,6 |
15,0 |
Выше 6,6 |
24,0 |
Испытание изоляции полным испытательным напряжением Uмаксв течение 60с , при определении тока утечки последней ступени, считается одновременно и испытанием электрической прочности изоляции выпрямленным напряжением.
Оценка результатов диагностирования производить по характеристике iут=f(Uисп), которая не должна иметь крутого изгиба, а также по коэффициенту нелинейности, который для машин 1 группы должен быть не больше 1,2 при определении возможности отключения машин без сушки при комбинациях измерений а, б и б, в; для машин 2 группы – не более 1,3 при комбинации а, в ( в остальных случаях не более 3).
Если кривая тока утечки не имеет кривого изгиба, но iутпревысил допустимое значение, а коэффициент нелинейности Кине превышает допустимый, электродвигатель следует подвергнуть контрольному прогреву до +75оС. После чего произвести повторное испытание и снятие характеристикиiут=f(Uисп).
Для управления переключателем пределов измерения микроамперметра должна применяться изолирующая штанга, изоляция которой должна выдерживать испытательное напряжение, превышающее в 1,5 раза испытательное напряжение объекта. Между рукояткой-захватом штанги и ее изолирующей частью должна иметься защитная металлическая вставка, соединяемая тросиком заземления с контуром заземления. При подъеме напряжения микроамперметр должен быть замкнут накоротко переключателем пределов. Перевод этого переключателя в нужное положение допускается лишь на время, необходимое для измерений.
После отключения диагностирующего напряжения (для снятия остаточного заряда) обмотку испытанной фазы разрядить разрядной штангой сначала через сопротивление 10 –20 кОм, а затем накоротко. Выдержать фазу заземленной в течение не менее 3-х минут.

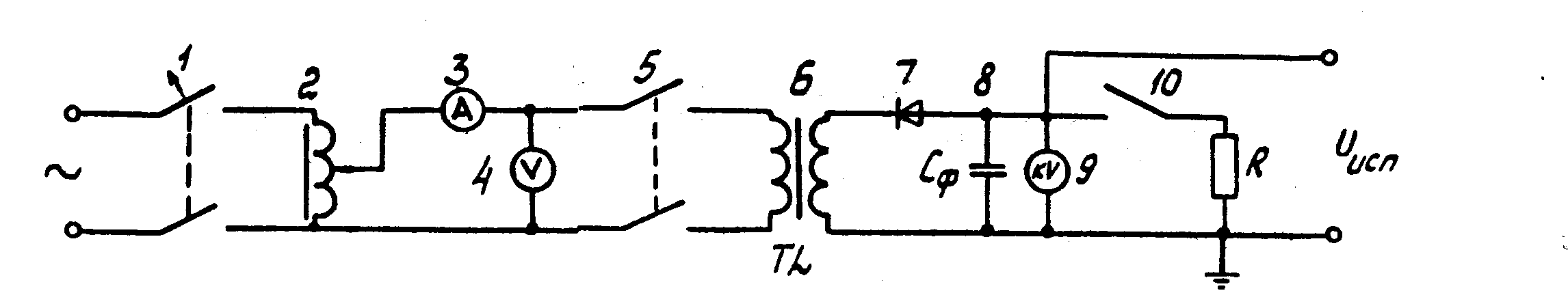

Установка для испытаний изоляции статорных обмоток выпрямленным напряжением представлена на Рис.2
Рис.2
Установка для испытаний изоляции статорных обмоток выпрямленным напряжением состоит из автоматического выключателя 1, регулировочного 2 и выпрямительного устройства 7 с испытательным трансформатором 6 и фильтром 8, рубильника 5 для создания видимого разрыва в цепи питания, а также контрольно-измерительных приборов 3,4, устройства 9 для измерения испытательного напряжения и разрядного устройства 10.
