5.3 Конструирование и расчет планок.
Принимаем: bp = 230 мм; tp = 9 мм; lp = 200 мм
Шаг планок ls = lb + bp = 852+ 196 =1048 мм =104.8 см,
где расстояние в свету lb = 1 · i1 = 30·3,51 = 852 мм
Расчет планок: условная поперечная сила, принимаемая постоянной по всей длине стержня
Qfc = 7.15 · 10-6 · A · E · (2330 · (Ry / E) – 1),
где – коэф., принимаемый равным меньшему из двух значений min / , или / Ry
(п. 5.8 [1]).
min =0.822 =0.822 min / = 1
Qfc = 7.15 · 10-6 · 123·10-4 · 2.06·1011·0.822 · (2330 · (220 / 2.06·105) – 1) = 10.76 кН
Условная поперечная сила, приходящаяся на одну систему планок Qs = 0.5·Qfc = 5,38 кН
Изгибаемый момент М1 и поперечная сила F в месте прикрепления планки определяется согласно п. 5.9 [1].
М1= Qs· ls / 2 = 5,38·1.23 / 2 = 3,31 кН·м
F = Qs· ls / c = 5,38·1.23 / 0,39) = 20,74 кН
= M1 / Wf = 3310 / 30,86 = 107,26 МПа,
где Wf = (f · hp2 · kf) / 6 = 0.7·0.5·232 / 6 = 30,86 см3,
= F / (f · hp · kf) = 207,4/(0.7·0.5·23) = 25,7МПа.
Результирующее напряжение
f = √2 + 2 = √107,26 2 + 25,72 = 77,22 МПа ≤ Rf · f · c= 166,5 МПа
5.4 Конструирование и расчет базы колонны
Конструкция базы должна обеспечить принятое в расчете жесткое опирание колонны на фундамент. Это достигается креплением с помощью анкерных болтов за гибкую опорную плиту и установкой вертикальных ребер. Класс бетона по заданию – В12,5.

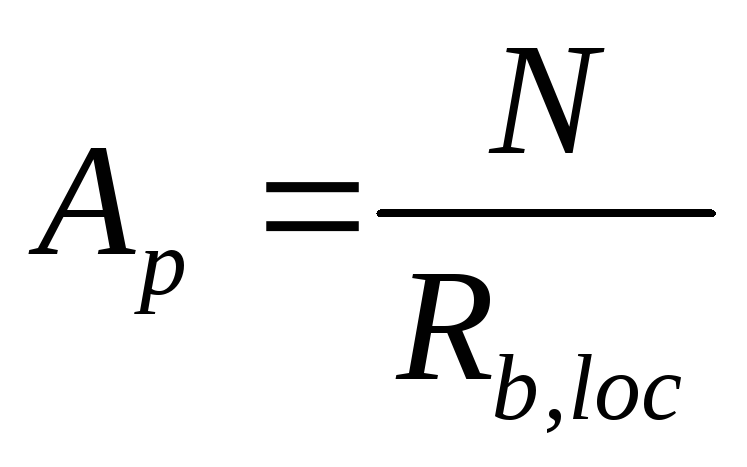

Размеры опорной плиты определим из условия смятия бетона под плитой
,
где N – нагрузка на колонны, включая ее собственный вес;

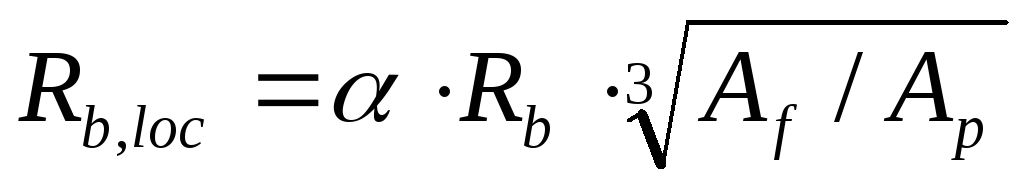

Rb,loc – расчетное сопротивление бетона смятию, по ф-ле (102) [ 7 ]
,
где Rb=4,5 МПа – расчетное сопротивление бетона сжатию, для бетона
класса В7,5;
α=1,0 для бетона класса ниже В25;
Af – площадь фундамента, на которую опирается плита.

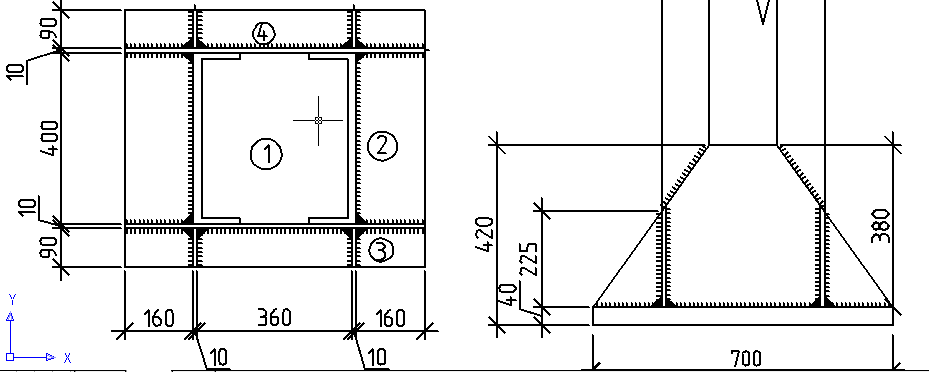

Рисунок 5.4 - К расчёту базы колонны
.

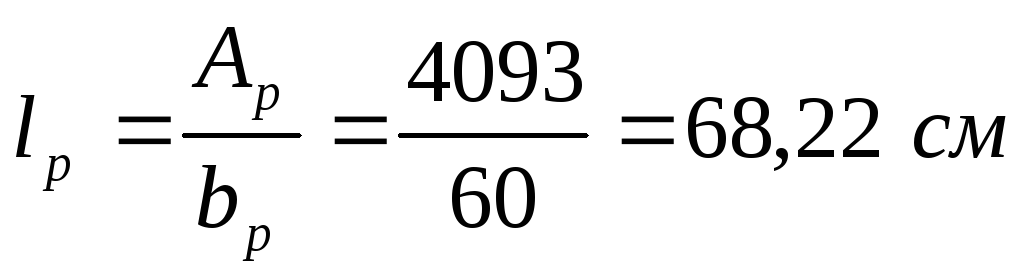

Определяем ширину плиты bp=b+2bв=40+2*10=60 см, приняв выпуск плиты за листы вертикальных ребер bв=7,5 см. Тогда длина плиты . Конструктивно принимаем равным lp=70 см.

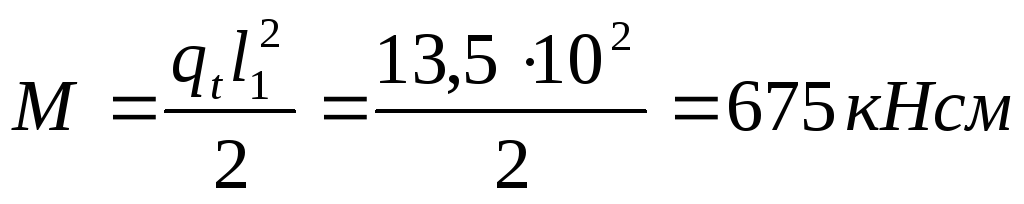

Для определения толщины плиты вычисляем изгибающие моменты от контактных напряжений по площади плиты на различных ее участках.
1) Для участка, опертого на 4 канта, при отношении l/b=400/380=1,05 находим из табл. 4.3 [ 7 ] α=0,051. Тогда, по формуле (6.101) [ 4 ]
;
2) Расчетный момент на участке плиты опертого на 3 канта l1/b1=16/40=0,4 :
.

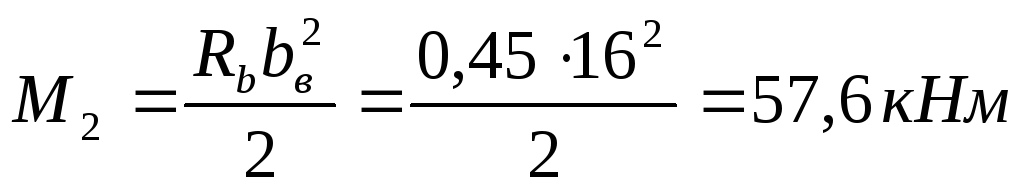

3) Расчетный момент на участке плиты опертого на 2 канта l1/b1=8,48/18,7=0,45 :
.
4) Расчетный момент на участке плиты опертого на 3 канта l1/b1=10/38=0,26 :
.

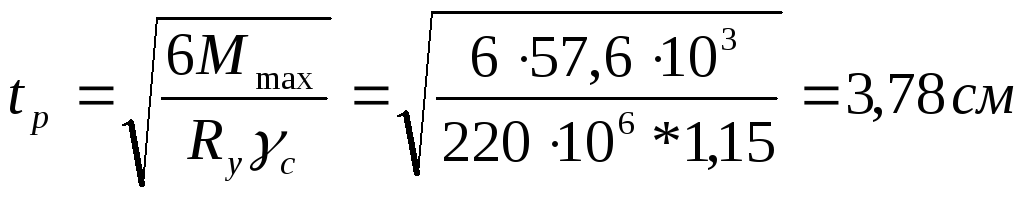

Найдем толщину плиты по наибольшему значению изгибающего момента:
,
где γс=1,15, принимаем по табл.6* [ 1 ].
Принимаем tp=40 мм (ближайший больший размер по ГОСТ 19903-74*).
Определим высоту вертикального ребра из условия размещения суммарной длины сварных швов, прикрепляющих ребро к ветвям колонны, приняв материал для сварки – электрод Э42:
;
, где
4 – количество сварных швов прикрепления ребра к ветвям колонны.
kf=10 мм – минимальный катет шва, по табл.38 [ 1 ];
βf=0,7 – коэффициент, учитывающий глубину проплавления шва, по табл. 34 [ 1 ];
βz=1– коэффициент, учитывающий границы сплавления шва,
по табл. 34 [ 1 ];
Rωf=200 МПа – расчетное сопротивление срезу по металлу шва,
по табл. 56 [ 1 ];
] Rωz=0,45Run – расчетное сопротивление срезу по металлу границы сплавления, по табл. 3 [ 1;
где Run=370 МПа – нормативное сопротивление растяжению, сжатию, изгибу по временному сопротивлению, по табл. 51* [ 1], тогда
Rωz=0,45Run=0,45·370=166,5 МПа;
γωf=1 – коэффициент условий работы шва, по п.11.2 [ 1 ];
γωz=1– коэффициент условий работы шва, по п.11.2 [ 1 ].
γс=1 – коэффициент условий работы, по табл. 6* [ 1 ],.
Принимаем ht=350 мм.
Толщину швов, прикрепляющих листы ребра к плите, определим из расчета передачи вертикального усилия. Учитывая, что на консольных участках вертикальные ребра привариваются с двух сторон, находим:
- по металлу шва по ф-ле 120 [1]
,
где βf=0,7 – коэффициент, учитывающий глубину проплавления шва, по табл. 34 [1];
Rωf=200 МПа – расчетное сопротивление срезу по металлу шва,
по табл. 56 [ 1 ];
γωf=1 – коэффициент условий работы шва, по п.11.2 [ 1 ];
γс=1 – коэффициент условий работы, по табл. 6* [ 1 ], примечание 4.
- по металлу границы сплавления по ф-ле 121 [1]
, где
βz=1 – коэффициент, учитывающий границы сплавления шва,
по табл. 34 [ 1 ];
Rωz=0,45Run – расчетное сопротивление срезу по металлу границы сплавления, по табл. 3 [ 1 ] ;
где Run=370 МПа – нормативное сопротивление растяжению, сжатию, изгибу по временному сопротивлению, по табл. 51* [ 1 ], тогда
Rωz=0,45Run=0,45·370=166,5 МПа;
γωz=1 – коэффициент условий работы шва, по п.11.2 [ 1 ].

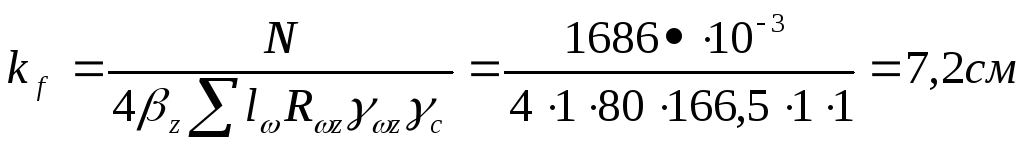

Таким образом, kf=2,21 мм. В соответствии с п.12.8 [ 1 ] kf должно быть не более kf=9,8*1,2=11,76мм, поэтому принимаем kf=2,5мм.
Проверим ребро на изгиб, назначив толщину листов 10 мм. Опорное давление на 1 погонный см одной ветви ребра:
.
Изгибающий момент
.
Момент сопротивления
.
Напряжение в листе ребра у места приварки к колонне
.
Так как мы задали жесткое закрепление, то помимо вертикальных ребер необходимо предусмотреть закрепление анкерными болтами. На анкерные болты надеваем шайбы с отверстием, которое на 3мм больше диаметра болта, и после натяжения болта гайкой шайбу привариваем к базе.
5.5 Конструирование и расчет оголовка колонны
Толщину опорной плиты оголовка назначим конструктивно 25 мм. Опорное давление от балок передается от опорной плиты на ветви колонны через швы, которыми плита приваривается к ветвям. Тогда катет шва будет равен (сварка ручная, электроды – Э46)
-по металлу шва
,
где βf=0,7– коэффициент, учитывающий глубину проплавления шва;
lω =2(lp+l1)=2(40+38)=156 см – расчетная длина шва;
Rωf=200 МПа – расчетное сопротивление срезу по металлу шва;
γωf=1 – коэффициент условий работы шва;
γс=1 – коэффициент условий работы,.
-по металлу границы сплавления
, где
βz=1 – коэффициент, учитывающий границы сплавления шва;
Rωz=0,45Run – расчетное сопротивление срезу по металлу границы сплавления;
где Run=370 МПа – нормативное сопротивление растяжению, сжатию, изгибу по временному сопротивлению, тогда
Rωz=0,45Run=0,45·370=166,5 МПа;
γωz=1– коэффициент условий работы шва,.
Таким образом, kf=10 мм.

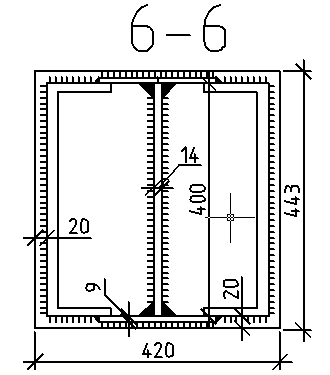

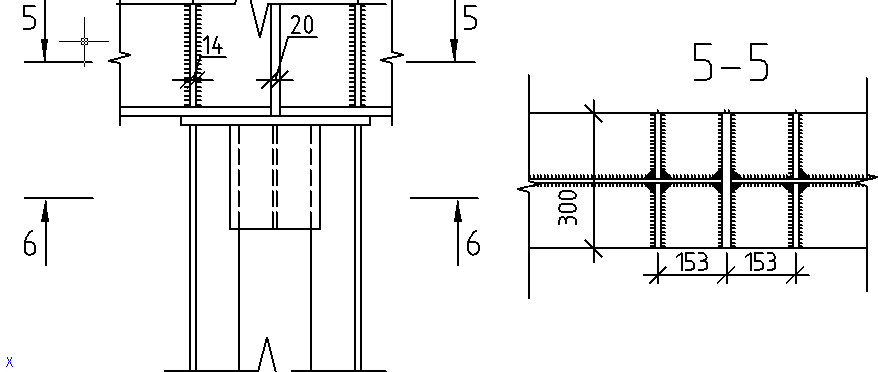

Рисунок 5.4 – При опирании балок сверх
