85)Сар уровня жидкости в сборнике (интеллектуальный датчик гидростатического давления (уровня) (Метран -100 – д; регулирующий клапан)
.
|
|
Диап |
Место |
Наиим |
Назв |
Колв | |
|
№ |
1 |
все
| ||||
|
62-1 |
5м |
По месту |
Интеллектуальный датчик гидростатического давления (уровня). Диапазоны измеряемых давлений: мин. (0-4) кПа; макс. (0-250) кПа. Выходные сигналы: (4-20)мА /HART с цифровым сигналом. Погрешность измерений ±0,1%. Пределы измерения(4-63) кПа; срок службы –12 лет. Средняя наработка на отказ 150000ч. Масса датчиков (1,5 –5,8) кг.
|
Метран –100 – ДГ, (Ех, Вн); Модель 1422, код МП3 (с инд. устр.). |
1 |
1 |
|
62-2 |
|
По месту |
Регулирующий клапан с пневмоприводом АТА – 7. Нормально открытый, Dу = 100 мм. Максимальный перепад давления: 0,6 МПа. Вход (4-20) mA. Класс проточки ANSI: VI Коэффициент пропускной способности принятый: Cv=310..
|
Камфлекс, серия 35-30232 4700Е (8013) ExiaII |
1 |
1 |
|
| ||||||

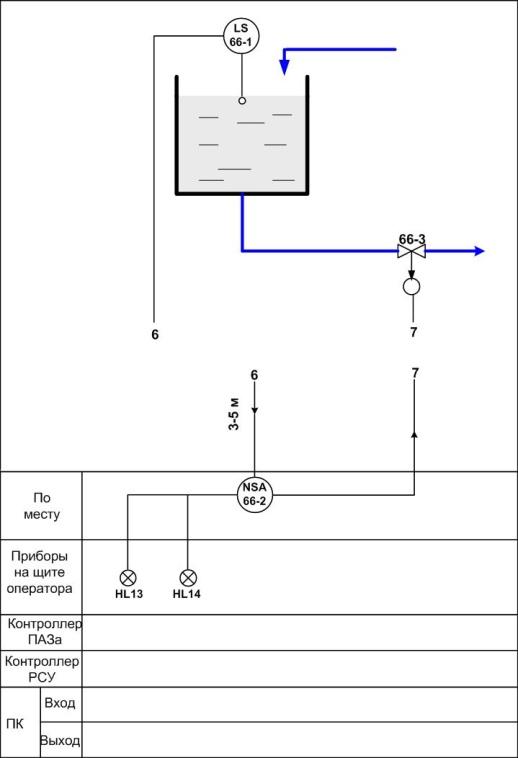

86)Двухпозиционное
регулирование уровня масел, дизельного
топлива и других жидкостей в баке
(датчик-реле уровня ДРУ-1ПМ, магнитный
пускатель, регулирующий клапан).Двухпозиционное
регулирование уровня масел, дизельного
топлива и других жидкостей в баке
(датчик-реле уровня ДРУ-1ПМ, магнитный
пускатель, регулирующий клапан).
|
|
Диап |
Место |
Наиим |
Назв |
Колв | |
|
№ |
1 |
все
| ||||
|
66-1 |
3 –5 м |
По месту |
Вязкость контр среды не более 2000 сСт, плотность 800…1200 кг/м3. Рабочее давление от 0,054 до 0,2 МПа. Погрешность не более ±12,5 мм. Температура окружающей среды от –50 до +60°С. Темп.контр среды от –50 до +110°С.
|
ДРУ-1ПМ |
1 |
1 |
|
66-2 |
|
По месту |
Магнитный пускатель для включения электромагнитного клапана. Окр. среда: температура (-40+55) 0C, влажность – до 100%.
|
ПМ 12-250 |
1 |
1 |
|
66-3 |
|
По месту |
Клапан электромагнитный нормально открытый, Ду=(15-150)мм, Ру=1,6(2,5;4,0) температура среды (-40+450)0C. |
25нж947нж |
1 |
1 |
|
| ||||||
87)Сар уровня жидкости в емкости (магнитострикционный уровнемер, исполнительное устройство).
|
|
Диап |
Место |
Наиим |
Назв |
Колв | |
|
№ |
1 |
все
| ||||
|
67-1 |
5м |
По месту |
Магнитострикционный датчик уровня. Диапазоны применения: температура от –200°С до +200°С, давление от вакуума до 100 бар (100 кгс/см2), плотность ≥400 кг/м3. Электрическое присоединение: корпус датчика из нержавеющей стали W 1.4301; вид защиты IP 68. Температурный диапазон: температура среды от – 45 до +125°С (стандартное исполнение), от –200 до +200°С (исполнение для высоких и низких температур среды). |
FFG-T-IS-V-L850/M950/17,2-V80/88R4/3A/35 (-Ex)
|
1 |
1 |
|
67-2 |
|
По месту |
Регулирующий клапан с пневмоприводом АТА – 7. Нормально открытый, Dу=100 мм. Максимальный перепад давления: 0,6 МПа. Вход (4-20) mA. |
Камфлекс, серия 35-30232 4700Е (8013) ExiaII |
1 |
1 |
|
| ||||||
