- •67)Многоканальный контроль температуры (Метран-281 нсх к, Метран-286 нсх Pt 100, тм 5103).
- •68)Контроль температуры целевого продукта в сборнике с1 с использованием бесконтактного инфракрасного датчика (Thermalert tx модель lt).
- •69)Сар температуры целевого продукта на выходе из теплообменника т1, (Метран-281 нсх k; исполнительное устройство).
- •70)Сар температуры смеси в реакторе р1 (теплообменник с «рубашкой») (Метран-281 нсх k, исполнительное устройство).
- •71)Двухпозиционное регулирование температуры смеси в реакторе р2 (Метран-281 нсх k, «Экограф», магнитный пускатель, исполнительное устройство - тэн).
- •72)Сар температуры целевого продукта в трубопроводе на выходе из теплообменника (использование байпаса) (Метран-281 нсх Pt 100, исполнительное устройство).
- •73)Сак разности избыточных давлений (Метран -100 -дд).
- •75)Защитное воздействие при превышении давления вязкой среды (Метран- 55, модель дс 200, магнитный пускатель, электродвигатель).
- •76)Защитное воздействие при превышении давления в сборнике жидкости (газа). (Реле избыточного давления рд-1600, магнитный пускатель, электромагнитный клапан).
- •77) В головке экструдера (тензометрический преобразователь давления тип 4 adm-35, электромагнитный пускатель,мотор-варатор
- •78)Сак расхода воды с использование расходомера постоянного перепада давления (rakd).
- •80)Контроль расхода мазута в трубопроводе (Micro Motion, Экограф»).
- •82)Сар расхода электропроводящей жидкости поступающей в емкость с использованием электромагнитного расходомера Rosemount 8700 (Rosemount 8700, сегментный клапан серии 35002 «Камфлекс»).
- •84)Сак уровня нефти в емкости (ультразвуковой уровнемер Rosemount 3100).
- •85)Сар уровня жидкости в сборнике (интеллектуальный датчик гидростатического давления (уровня) (Метран -100 – д; регулирующий клапан)
- •87)Сар уровня жидкости в емкости (магнитострикционный уровнемер, исполнительное устройство).
- •88)Сак рН технологического раствора (рн – метр рн202) (контроль качества технологических растворов в разнообразных производственных процессах и мониторинг промышленных сточных вод).
- •89)Cар относительной влажности газовой среды в помещении (иптв – 056; регулирующий клапан).
- •91)Контроль числа оборотов электродвигателя мешалки (тахометр те3).
82)Сар расхода электропроводящей жидкости поступающей в емкость с использованием электромагнитного расходомера Rosemount 8700 (Rosemount 8700, сегментный клапан серии 35002 «Камфлекс»).
|
давл |
Место
|
Наим и
|
Тип
|
Кол | |
№ |
1 |
На
| ||||
49-1 |
50 м3/ч |
По месту |
Электромагнитный расходомер. Пределы основной относительной погрешности до 0,25%. Рабочее давление от 0,05 до 4,00 МПа. Выходной сигнал 4-20 мА. Диапазонизмерения при скоростях 0,012-12 м/с составляет 0,0004-26662 м3/ч. Dy=4-900 мм |
Rosemount 8700 |
1 |
1 |
49-2 |
|
По месту |
Сегментный клапан нормально закрытый. DN (25-300) мм. Температура среды (-200+400)0С, PN (1,6-10) МПа), Вход (4–20) mА. |
«Камфлекс» серии 35002 |
1 |
1 |
|

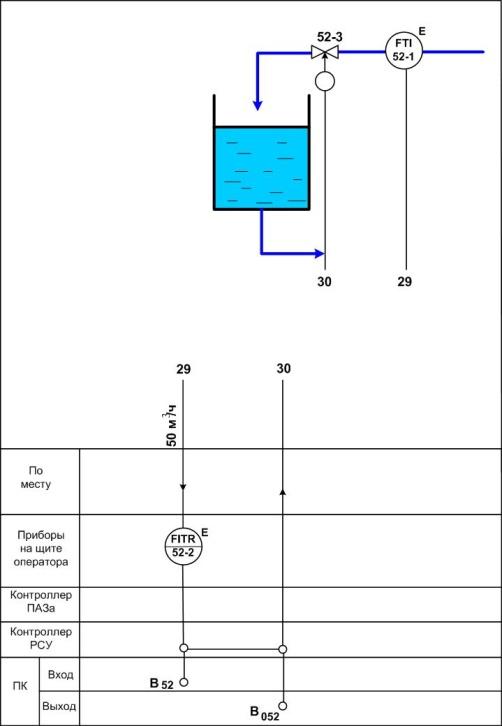

83)САР расхода жидкости поступающей в емкость с использованием расходомера на базе осредняющей напорной трубки Annubar (Метран-350 на базе осредняющей напорной трубки Annubar, «Экограф», исполнительное устройство)
|
Диап |
Место |
Наиим |
Назв |
Колв | |
№ |
1 |
все
| ||||
52-1 |
50 м3/ч |
По месту |
Измеряемые среды: жидкость, газ, пар. Темп.измеряемой среды: -40...400°С - Избыточное давление в трубопроводе до 25 МПа.. Пределы основной относительной погрешности измерений расхода до ±1%. Выходной сигнал 4-20 мА/HART. |
Метран-350 |
1 |
1 |
52-2 |
|
На щите |
Видеографический регистратор. Отображение результатов измерений на цветном дисплее. Вход и выход (4-20) mA. Архивирование результатов. |
Экограф |
1 |
1 |
52-3 |
|
По месту |
Регулирующий клапан с пневмоприводом АТА – 7. Нормально открытый, Dу = 100 мм. Максимальный перепад давления: 0,6 МПа. Вход (4-20) mA. Класс проточки ANSI: VI Коэф пропускной способности принятый: Cv=310.. |
Камфлекс, серия 35-30232 4700Е (8013) ExiaII |
1 |
1 |
|

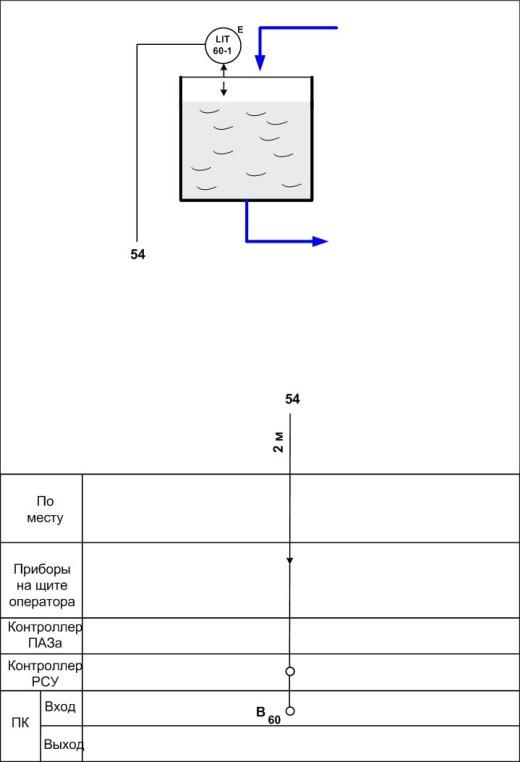

84)Сак уровня нефти в емкости (ультразвуковой уровнемер Rosemount 3100).
|
Диап |
Место |
Наиим |
Назв |
Колв | |
№ |
1 |
все
| ||||
60-1 |
2 м |
По месту |
Ультразвуковой уровнемер. Диапазон измерения 0,3-11 м. Температура окружающей среды: –20 70С. Давление процесса от –0,025 до 0,3 МПа. Выходные сигналы: 4-20 мА с цифровым сигналом на базе HART-протокола. Погрешность 5мм. Степень защиты от воздействия пыли и влаги IP66. Наличие взрывозащищенного исполнения. |
Rosemount 3100 (модель 3102) |
1 |
1 |
|
