- •67)Многоканальный контроль температуры (Метран-281 нсх к, Метран-286 нсх Pt 100, тм 5103).
- •68)Контроль температуры целевого продукта в сборнике с1 с использованием бесконтактного инфракрасного датчика (Thermalert tx модель lt).
- •69)Сар температуры целевого продукта на выходе из теплообменника т1, (Метран-281 нсх k; исполнительное устройство).
- •70)Сар температуры смеси в реакторе р1 (теплообменник с «рубашкой») (Метран-281 нсх k, исполнительное устройство).
- •71)Двухпозиционное регулирование температуры смеси в реакторе р2 (Метран-281 нсх k, «Экограф», магнитный пускатель, исполнительное устройство - тэн).
- •72)Сар температуры целевого продукта в трубопроводе на выходе из теплообменника (использование байпаса) (Метран-281 нсх Pt 100, исполнительное устройство).
- •73)Сак разности избыточных давлений (Метран -100 -дд).
- •75)Защитное воздействие при превышении давления вязкой среды (Метран- 55, модель дс 200, магнитный пускатель, электродвигатель).
- •76)Защитное воздействие при превышении давления в сборнике жидкости (газа). (Реле избыточного давления рд-1600, магнитный пускатель, электромагнитный клапан).
- •77) В головке экструдера (тензометрический преобразователь давления тип 4 adm-35, электромагнитный пускатель,мотор-варатор
- •78)Сак расхода воды с использование расходомера постоянного перепада давления (rakd).
- •80)Контроль расхода мазута в трубопроводе (Micro Motion, Экограф»).
- •82)Сар расхода электропроводящей жидкости поступающей в емкость с использованием электромагнитного расходомера Rosemount 8700 (Rosemount 8700, сегментный клапан серии 35002 «Камфлекс»).
- •84)Сак уровня нефти в емкости (ультразвуковой уровнемер Rosemount 3100).
- •85)Сар уровня жидкости в сборнике (интеллектуальный датчик гидростатического давления (уровня) (Метран -100 – д; регулирующий клапан)
- •87)Сар уровня жидкости в емкости (магнитострикционный уровнемер, исполнительное устройство).
- •88)Сак рН технологического раствора (рн – метр рн202) (контроль качества технологических растворов в разнообразных производственных процессах и мониторинг промышленных сточных вод).
- •89)Cар относительной влажности газовой среды в помещении (иптв – 056; регулирующий клапан).
- •91)Контроль числа оборотов электродвигателя мешалки (тахометр те3).

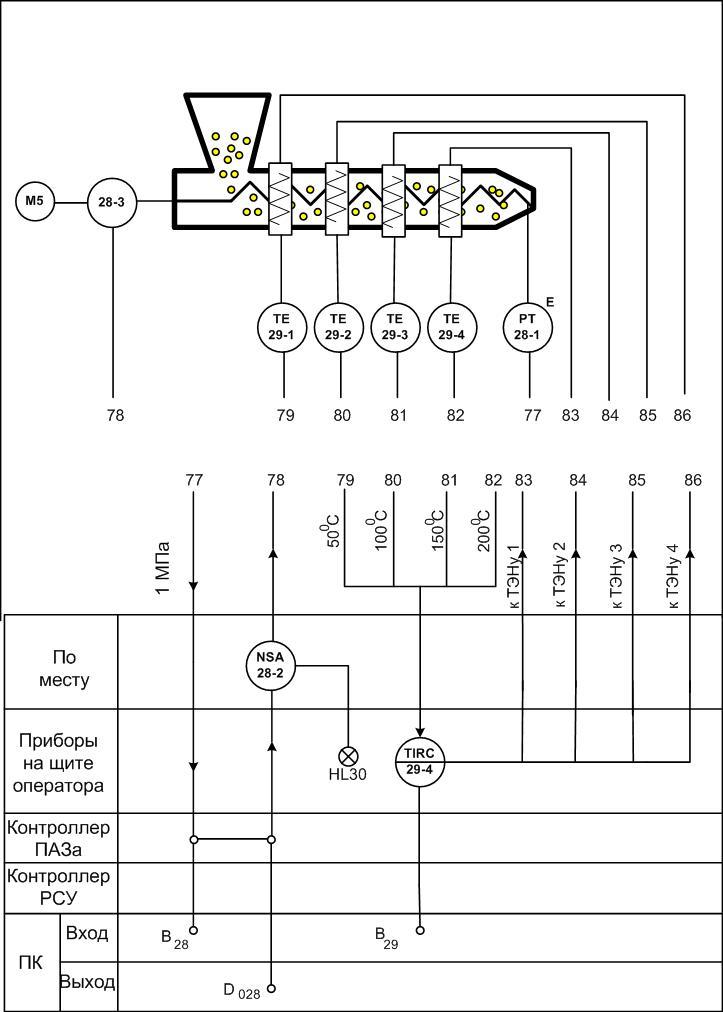

77) В головке экструдера (тензометрический преобразователь давления тип 4 adm-35, электромагнитный пускатель,мотор-варатор
|
давл |
Место
|
Наим и
|
Тип
|
Кол | |
№ |
На |
На
| ||||
28-1 |
1 МПа |
По месту |
Тензометрический преобразователь давления. Служит для измерения давления при переработке пластмасс в технологических процессах и химической промышленности. Выходной сигнал – 4-20 мА. Допустимая температура измеряемой среды: +20…+400С. степень защиты IP 65 |
Тип 4 ADM-35 |
1 |
1 |
28-2 |
|
По месту |
Магнитный пускатель для включения электромагнитного клапана. Окр. среда: температура (-40+55)0C, влажность – до 100%.
|
ПМ 12-250 |
1 |
1 |
28-3 |
|
По месту |
Мотор-вариатор. Диапазон регулирования – 5,8. Частота вращения выходного вала, об/мин: макс. 1000, мин. 170; мощность макс. 0,22, мин. 0,25 кВт. |
МВ-005 |
1 |
1 |
|

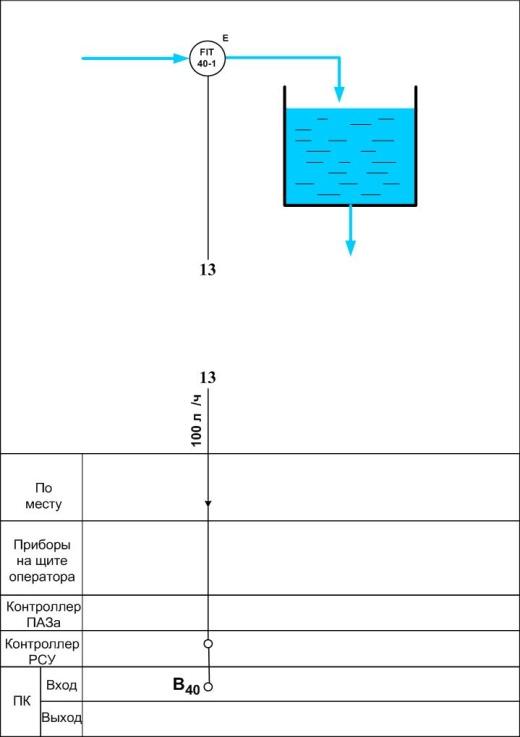

78)Сак расхода воды с использование расходомера постоянного перепада давления (rakd).
|
давл |
Место
|
Наим и
|
Тип
|
Кол | |
№ |
1 |
На
| ||||
40-1 |
100 л/ч |
По месту |
Ротаметр. Диапазон измерений по воде от 1 до 250 л/ч. класс точности: 1,6. материал смачиваемых деталей: нержавеющая сталь 1.4571. температура процесса до 250С. номинальные диаметры от 6 до 25 мм. Выходной сигнал 4-20 мА.Взрывозащита ЕЕx ia IIC T5…T6. |
RAKD |
1 |
1 |
|

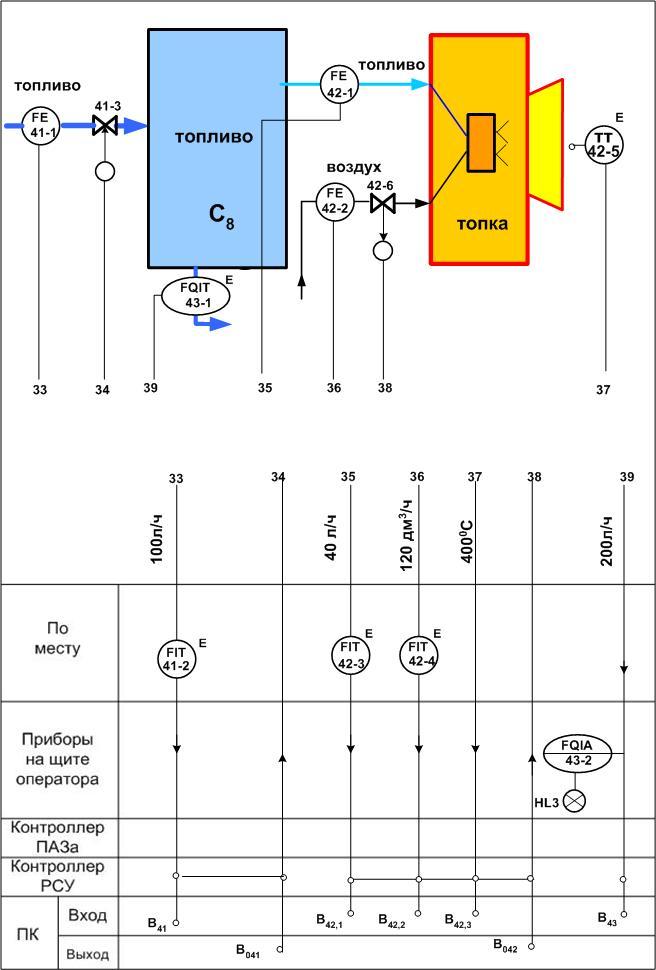

79)САР соотношения расходов компонент (топливо, воздух) на входе в топку с коррекцией расхода воздуха по температуре продуктов сгорания (диафрагмы ДКС, Метран-100-ДД, Thermalert TX, регулирующий клапан)

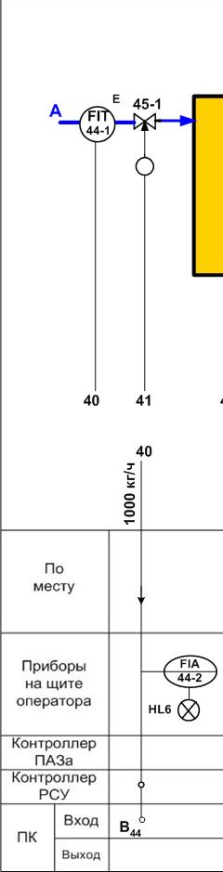

80)Контроль расхода мазута в трубопроводе (Micro Motion, Экограф»).
|
давл |
Место
|
Наим и
|
Тип
|
Кол | |
№ |
1 |
На
| ||||
44-1 |
1000 кг/ч |
По месту |
Массовый расходомер для измерения массового расхода газа, жидкости, эмульсии, суспензии, взвеси, нефти, мазута, битума, гудрона и т.д. Выход (4-20)mA/HART, цифровой в стандарте Bell 202; условия измерения: Тсреды = (-240 426) оС, Ртруб = (4-40) МПа, Ду – до 150 мм; диапазон измерения (0-272150) кг/чИсполнение взрывозащ,. k = 0.1
|
Micro Motion, модели: Basis, Д, Elite |
1 |
1 |
44-2 |
|
На щите |
Видеографический регистратор. Имеет 3 или 6 аналоговых гальванически развязанных канала, 4 цифровые канала. Отображение результатов измерений на цветном дисплее. Вход и выход (4-20) mA. Архивирование результатов. Сигнализация и регулирование: 2 независимые уставки на любом из каналов, 3 реле на прибор. |
Экограф |
1 |
1 |
| ||||||
81)САК расхода жидкости с использованием расходомера-счетчика турбинного ТМ-44 |
|
давл |
Место
|
Наим и
|
Тип
|
Кол | |
№ |
1 |
На
| ||||
48-1 |
100 м3/ч |
По месту |
Расходомер-счетчик турбинный. Диапазон измерения жидкости от 100 л/ч до 8000 м3/ч. погрешность 0,5%. Рабочая температура от -20С до 130С. рабочее давление 16-400 бар. Выходы: датчик расхода, счетчик текущего и общего расхода. Аналоговый трансмиттер 4-20 мА. |
ТМ-44 |
1 |
1 |
|
