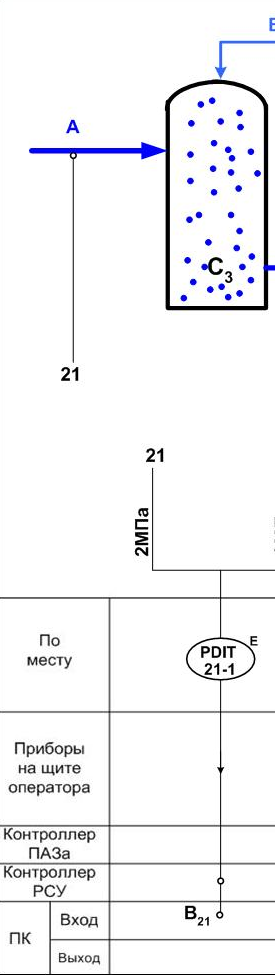

73)Сак разности избыточных давлений (Метран -100 -дд).
|
|
давл |
Место
|
Наим и
|
Тип
|
Кол | |
|
№ |
На |
На
| ||||
|
21-1 |
1МПа |
По месту |
Интеллектуальный датчик разности давлений. Выходной сигнал (4-20)mA/HART; диапазон измеряемых давлений (0,63-16)МПа; со встроенным индикатором. Доп. погр. 0,1%. |
Метран-100-ДД, модель 1460, Код МП2, Вн |
1 |
1 |
|
| ||||||

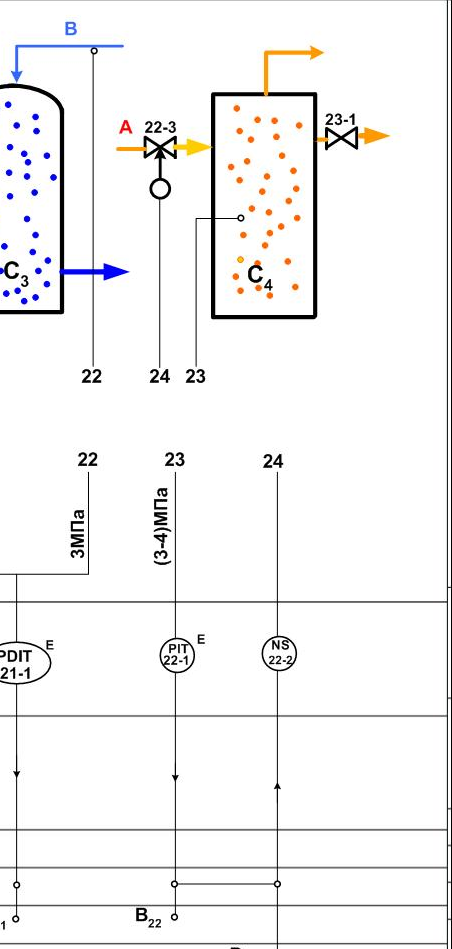

74)САР избыточного давления газа (жидкости) в заданном диапазоне значений в сборнике С4 (двухпозиционное регулирование давления). (Метран -100 –ДИ, магнитный пускатель, исполнительное устройство).
|
|
давл |
Место
|
Наим и
|
Тип
|
Кол | |
|
№ |
На |
На
| ||||
|
22-1 |
(3-4) МПа |
По месту |
Интеллектуальный датчик избыточного давления. Выходной сигнал (4-20)mA/HART; диапазон измеряемых давлений (1,0-16) МПа. Доп. погр. 0,1%. |
Метран-100-ДИ, модель 1162, Код МП2, Вн |
1 |
1 |
|
22-2 |
|
По месту |
Магнитный пускатель для включения электромагнитного клапана. Окр. среда: температура (-40+55)0C, влажность – до 100%.
|
ПМ 12-250 |
1 |
1 |
|
22-3 |
|
По месту |
Клапан электромагнитный нормально закрытый, Ду = (15-150) мм, Ру = 1,6 (2,5; 4,0)МПа температура среды от -40 до 450 0C. |
25с947нж |
1 |
1 |
|
| ||||||

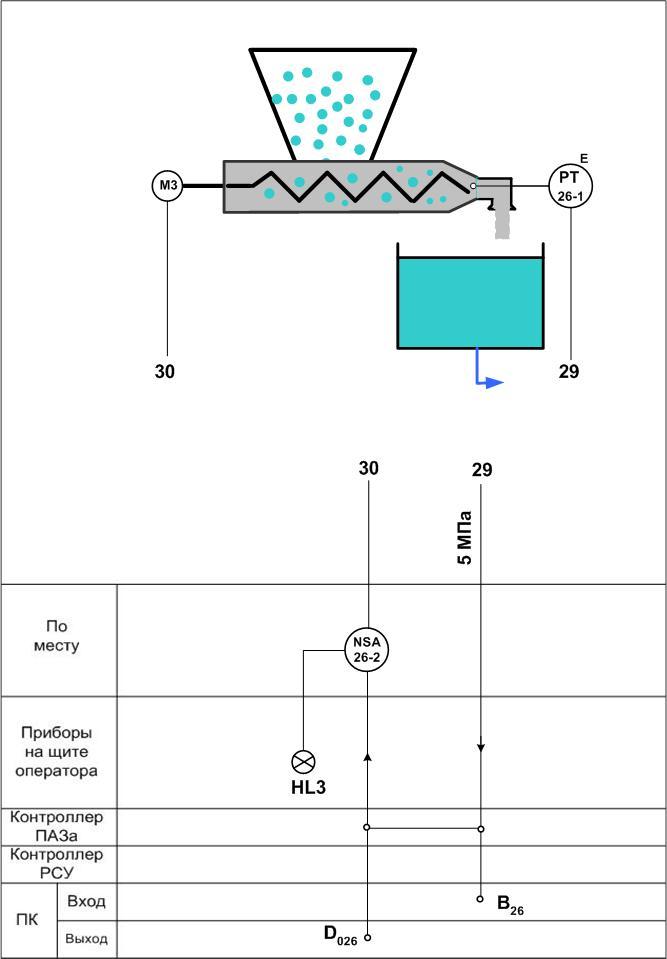

75)Защитное воздействие при превышении давления вязкой среды (Метран- 55, модель дс 200, магнитный пускатель, электродвигатель).
|
|
давл |
Место
|
Наим и
|
Тип
|
Кол | |
|
№ |
На |
На
| ||||
|
26-1 |
5 МПа |
По месту |
Многофункциональный датчик избыточного давления. Выходной сигнал (4-20)mA; диапазон измеряемых давлений (0,004—60) МПа. Измерение давления вязких субстанций с темп. до 1250С. Доп. погр. 0,25%. |
Метран 55, модель ДС 200 Exia |
1 |
1 |
|
26-2 |
5 МПа |
По месту |
Многофункциональный датчик избыточного давления. Выходной сигнал (4-20)mA; диапазон измеряемых давлений (0,004—60) МПа. Измерение давления вязких субстанций с темп. до 1250С. Доп. погр. 0,25%. |
Метран 55, модель ДС 200 Exia |
1 |
1 |
|
| ||||||

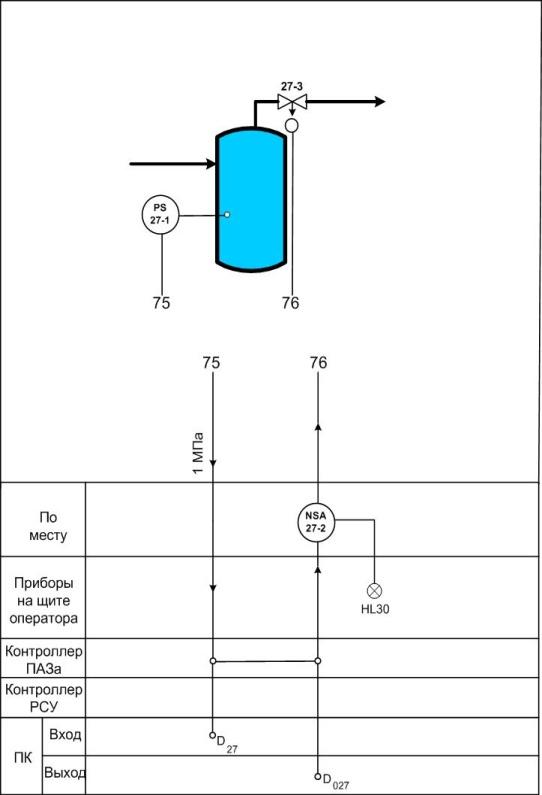

76)Защитное воздействие при превышении давления в сборнике жидкости (газа). (Реле избыточного давления рд-1600, магнитный пускатель, электромагнитный клапан).
|
|
давл |
Место
|
Наим и
|
Тип
|
Кол | |
|
№ |
На |
На
| ||||
|
27-1 |
1 МПа |
По месту |
Реле избыточного давления. Среда-газ, жидкость, (0,4-1,6) МПа. Погр.срабатывания 1%. Одна или две уставки.
|
РД-1600 |
1 |
1 |
|
27-2 |
|
По месту |
Магнитный пускатель для включения электромагнитного клапана. Окр. среда: температура (-40+55) 0C, влажность – до 100%.
|
ПМ 12-250 |
1 |
1 |
|
| ||||||
