20.1 Абоненттік блоктағы аналогтік ак модулі.
Цифрлық АТС-тың КП-не Абоненттік жолдар АТС тық территориясында орналасқан немесе бір шама қашықтықта орналасқан. Абонентін блоктар арқылы (АБ)қосылады.
Негізгі АТС тен қашықтатылған АБ-тар шығарылған деп аталады. АБ тірек станциядан шығарған кезде өте ыңғайлы желі желі құруға болады, яғыни абоненттік жолдардың ұзақтығымен басқару мен қызмет көрсету шатының азайтады.
Шығарылған АБ станцияның коммутациялық өріс (КП)н бірінші-лік цифрлық трактпен қосылады 2 Мбит/с.
20.1-сурет. АБ-ты АТС-тің КӨ қосу сызбасы
Станциялық АБ сызықтық ресурстарды экономикалық тиімді пайдалану үшін коммутациялық өріс (КП) 4-8 Мбит/с сызығымен қосыла алады.
АБ-тың негізгі функциясына мыналар кіреді:
АЦП және ЦАП
BOR SCHT функциясын таратады.
КП-ға баратын ПЦТ абоненттік сызығын іске қосады.
Орта есеппен салыстырған 0,1 Эрл 1абонент жолына болатын жүктеме аз болғандықтан оны мультиплексірлейді және концентрлейді.
Жалпы жағдайдай АБ мультиплексор және концентратор қызметін атқара алады. (мысалы EWSD - 900-952 абонент 4 ПЦТ- қа; в МТ-20/25 - 763 абонент 6 ПЦТ-қа).
Аналогты абоненттердің жолдары қосылған АБ-тың құрлымен келесіблоктардың байланысымен айтуға болады.
Абоненттік комплект
Кодек
Коммутациялық өріс
Мультиплексор
Басқару құралдары және интерфис сұлбалары (10,16 сурет)
Әрбір абоненттік жол өзіне сай абоненттік комплектке қосыла-ды,алкодек өз кезегіне сай болу керек. Кодекте аналогты сигналды цифрлық немесе керісінше түрлендіру мүмкін.
Бақылау сұлбасы қақ бойынша абонентін комплект құрамына кіреді және ол топтық болуы мүмкін. Бақылау сұлбасы абоненттік жолдық жағдайын, күйін тексеру керек.

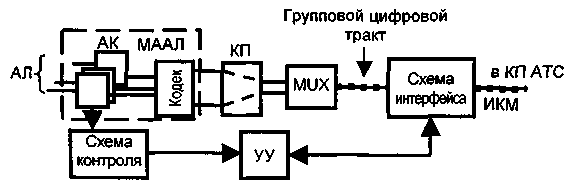

20.2-сурет. АБ (концентратор) құрылымы
Коммутациялық өріс.
АБ кеңістік коммутациясының 1 сатысында құрылу мүмкін. АБ абонентін жүктемені концентрлеу үшін керек және де кейбір жүйелердіе коммутация АБ ішінде болуы мүмкін.
Мультиплексор индивидуальды сигналдарды цифрлық топтың трактқа біріктіреді. Көп жағдайда мультиплексор кірісінде сигналда сыртқы ИКМ трактына қатаң түрде байланған. АБ-ты Цифрлық коммутациялық өріспен түйістіру үшін интерфейс сұлбасы қолданады.
Бақылау құралы АК пен интерфеис сұлбасының жұмысын координациялайды. 16 аралық аралықпен сыртқы ИКМ жолымен АБ басқарылады. Егер АБ мультиплексор функциясын атқарса, онда оның құрылымда КӨ жоқ болады.
20.2 Цкж цифрлық абоненттік қол жеткізу.
ЦКЖға цифрлық абоненттердің қосу үшін АБ та орналасқан АК арналған. Аналогты АК қарағанда цифрлық АК BORSCHT функцияның көп функцияларын орындамайды.
Интегралдық қызметі бар цифрлық желі ( ИКЦЖ) 2 кезеңде ендіріледі:
- ИКЦЖ төменгі жылдамдықты қызмет үшін жіңішке жолақтық кезең
- ИКЦЖ орта, жоғарғы жылдамдықты қызмет үшін кең жолақтық кезең
Цифрлық абоненттік қол жеткізу – бұл цифрлық абоненттер терминалы мен ISND станциясымен арасында өзара байланыс жасайтын құрылғылар жиынтығы.Қол жеткізу 2 түрі бар:
Базалық абоненттік қол жеткізу ( BRA)
Біріншілік абоненттік қол жеткізу

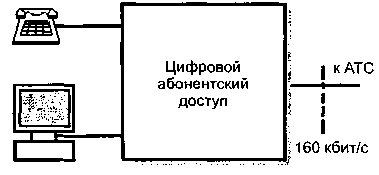

20.3 -сурет. Абоненттердің базалық қосылуын жалғау сызбасы
ISDN базалық қол жеткізу аналогты телефонияда қолданатын 2 сымды мыс жұбын қолданады. Жалпы жылдамдығы 160 кбит/с; кабель ұзындығы-8мм болғанда диаметрі 0,6 мм кабель ұзындығы 4,2 мм болғанда диаметрі 0,4. Базалық қол жеткізгенде келесі арналар таралады:
- Екі В-типті арна (64 к бит/с) коммунация арналары және коммунация қасиеттері бар пайдаланушылық аппаратты бергенде.
- Бір D типті арна (16 к бит/с).
Бұл қол жеткізу сигналдау үшін бірақ ол пайдаланушылық ақпарат беру мүмкіндігі бар.
ISDN біріншілік қолжеткзуді ISDN қызметік қолдайтын орта және үлкен мекемелік станциялар үшін және ол 4 сымды мыс жұбын пайдаланды.

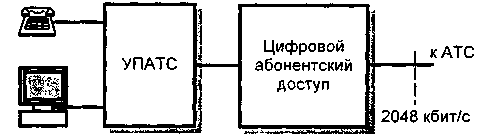

20.4 - сурет. Абоненттердің УПАТС арқылы біріншілік қосылу сызбасы
1-ден 15 дейін және 17 ден 31 дейін пайдаланушылар орналар есебінде қолданады және әрбірінің жылдамдығы 64 кбат/с. D-арнасы тек қана сигналдау үшін қолданады.
Цифрлік обаненттік жолдар модулі сызықтық LT және ақырғы станциялық ЕТ түрінде болды.
20.5-сурет. МЦАЛ интерфейстері
U –интерфейсі –обаненттік қолжеткізу және сызықтық соңымен 2 сымды құрбаумен үйлестіру үшін қажет V-интефейсі –сызықтың және станциялық аяқталуды 4 сымды шинамен қалыптастыру үшін қажет.
