8.1 Араласқан гтс.
Егер қала аудандық ауыл әкімшілігінің орталығы болса, онда ҚТЖ және АТЖ байланыстарын юбіріктіретін жергілікті құрамалы телефон желісін (КТС) құру мақсатқа сай. Бұл жағдайда ГТС үшін ауыл-қала шеті байланысы (УСП) немесе ЦС хабарларының кіру және шығу түйіндерінің транзитті ұйымы қарастырылады. УСП арқылы СТС станция арасындағы байланыс, сонымен қатар олардың ГТС-мен байланысы жүзеге асады.
КТС-ны ГТС сиымдылығына және құрылысына байланысты құрудың түрлі әдістері мүмкін. РАТС және УСП (ЦС) түйінсіз аудандаған ГТС негізінде салынған қиыстырылған желіде бір-бірімен «әрқайсысы-әрқайсысымен» принципі бойынша байланысады
Жергілікті шарттарға байланыстыГТС-да қала шетіндегі АТС-ды РАТС немесе УПАТС-ға, немесе УСП (ЦС) арқылы қосу мүмкіндігі қарастырылды.

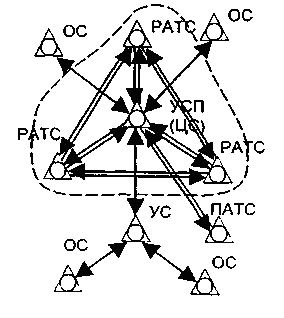

8.1 - сурет. Түйінсіз ГТС негізіндегі қиыстырылған желі.
Түйіні бар ГТС негізінде қийстырылған желіні құру үшін сонымен қатар жүз мың түйінді район негізінде ГТС-ға қосылатын УСП ұйымдастырылады. Бір ГТС-да бірнеше УСП-ы болуы мүмкін. 5.10-сурет және 5.11-суретте түйіні бар ГТС базасында қиылыстырылған желілер мысалдары келтірілген.
8.2 сурет. УВС бар райондалған ГТС негізінде қиылыстырылған желі.

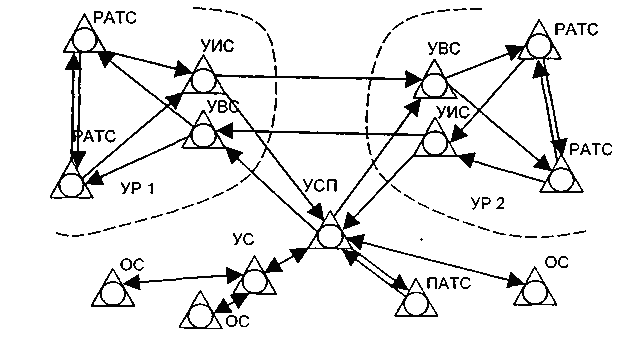

8.3 сурет. УИС жәнеУВС бар райондалған ГТС негізіндегі қиылыстырылған желі.
д) ГТС-дағы арнайы қызметтер ұйымы.
Ақпараттарды төтенше жағдайларда тұрғындардан мемлекеттік ұйымдармен қабылдауда, сонымен қатар тұрғындарға ақпаратты қызмет көрсетулерді беруде (анықтамалар, ақпарат, тапсырыстар) ГТС-ға анықтамалық тапсырыстың және төтенше қызметтер ұйымдастырылады. 5.12-суретте осы қызметтерге қол жеткізу нұсқалары көрсетілген.

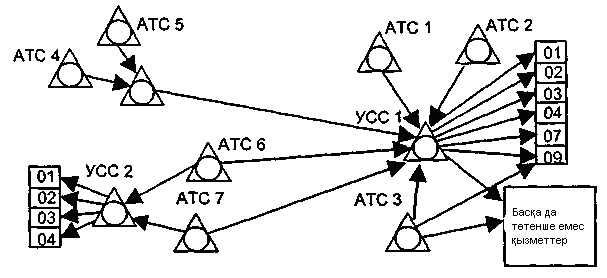

8.4 сурет. Арнайы қызмет көрсетулерімен бірге байланыс ұйымдарының нұсқалары.
Арнайы қызмет көрсетулерге ГТС абоненттерінен қол жеткізу, ереже бойынша, кіретін хабардың арнайы түйіні – арнайы қызмет көрсету түйіні (УСС) арқылы жүзеге асады. Жергілікті шарттарға байланысты арнайы қызмет көрсетулерге қол жеткізу ұйымының түрлі нұсқалары мүмкін:
8.2 Ішкі аумақты телефонды желі және қалааралық байланыс.
Елдің бүкіл территориясының абоненттері нөмірленудің бір жүйелі аумақтарына бөлінеді.Ереже бойынша, телефонды аумақтар территориялары облыс және республикалар территорияларымен сәйкес келеді.
Әр ішкі аумақты желі қалалық және селолық телефонды желелерден тұрады. Аумақтың коммутациялы орталығы болып басқа ішкі аумақтарға желілерге шығу жүзеге асатын автоматты қалааралық телефонды станция АМТС табылады,сонымен қатар жергілікті желілер арасындағы аумақ ішіндегі байланыс жатады.
Ішкі аумақты желінің ұйымдастырылу нұсқасының кең таралған түрлі болып аумақтағы бір АМТС-ы бар нұсқа табылады. Бұл жағдайда ішкі аумақты желі радиалды принцип бойынша құрастырылады, түйін рөлін АМТС атқарады,ол сонымен қатар қалааралық желінің аяқталған станциясы болып табылады. АМТС-ға селолық желінің ЦС-ы және қалалық желінің РАТС-ы қосылады. РАТС АМТС-мен тура немесе қалалық желінің түйіні (УВС) және (УИС) арқылы қосылады.

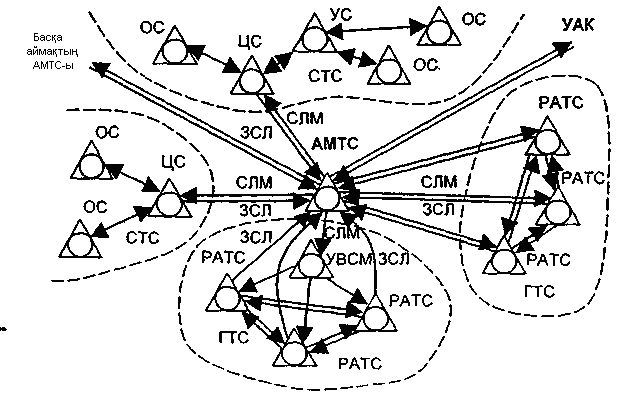

8.5 сурет. Ішкі аумақты телефонды желінің құрылым сұлбасы.
Тапсырысты-қосқыш жолдары (ЗСЛ) шығатын автоматты қалааралық байланысты орнықтыруға, сонымен қатар автоматты қалааралық телефонды байланыссыз пунктарды қалалармен байланыстыруға алдын-ала тапсырыс үшін қолданылады.
АМТ-да автоматты қалааралық қосуды орнатқан кезде шақырылатын абонент нөмірі ғана емес, сонымен қатар қалааралық сөйлескеніне ақы төлеу үшін шақырылатын абоненнтің категориясы да берілуі қажет. Осы мақсатта қалалық және селолық АТС-да шақырылатын абоненттің нөмірін автоматты анықтайтын (АОН) аппаратура орнатылады. АМТС-дан шақыратын абоненттен 8 индексі терілгеннен кейін жергілікті АТС-ға АОН-ң сұраныс сигналы жіберіледі, оған жауап ретінде көп жилікті «6-дан 2» кодымен АМТС-да бекітілген категория таңбасы және шақырылатын абонент нөмірі беріледі.
Қалааралық байланыстыратын жолдар (СЛМ) кіретін қалааралық байланыстарды орнатуға арналған. Қалалық АТС жағында СЛМ-лар районды АТС кірісінде, немесе ГТС-ң түйінді құрылымы кезінде қалааралық байланыстың кіріс хабарларының түйіндерінде аяқталады.
