Радиомикрофонные системы Audiotechnica.

В конце 1998 года японская фирма Audiotechnica значительно расширила ассортимент микрофонных радиосистем. Расскажем о них в порядке возрастания класса и цены.

Первыми в этом ряду идут новые системы Liberator. Они работают в диапазоне частот VHF (181-230 мГц) и выпускаются в пяти разновидностях: LIB-21G (гитарная), LIB-21H (головная речевая радиосистема с динамическим микрофоном PRO-8HE), LIB-21H (головная вокальная радиосистема с конденсаторным микрофоном АТМ75-сW), петличная радиосистема LIB-21L с микрофоном АТ829 и, наконец вокальная ручная система LIB-22 с микрофоном ATW-T28.

Общие характеристики:

• стабильность частоты - 0,005%;

• максимальная девиация - 15 кГц ;

• диапазон действия - минимум 60 м, оптимальный - 400 м;

• диапазон частот - 60 Гц- 15 кГц.

Характеристики приемника:

• система приема - поляризованная двойная антенна;

• подавление зеркального канала > 60 дБ;

• соотношение сигнал/шум > 80 дБ на 10 кГц девиации;

• коэффициент гармонических возмущений < 1% (10 Гц девиации на 1 кГц)

• чувствительность - 10 мВ на 60 дБ;

• аудиовыход балансный/небалансный 350 мВ (на 1кГц модуляции, +10 кГц девиации при нагрузке 1МОм); - вес - 290 г.

Характеристики передатчиков:

• динамический диапазон - 90 дБ минимум;

• батарейка алкалайновая 9 В, время работы примерно 15-20 часов.

Вокальный головной микрофон АТМ75 имеет узконаправленную кардиоидную характеристику, диапазон частот - 60 Гц-15кГц, максимальный уровень входного сигнала - 121 дБ на 1 кГц при коэффициенте гармонических искажений 1%.

К более высокому классу относится серия 1100. Это уже диверситивная радиосистема с двумя независимыми приемниками для большей надежности. Выпускаются два типа систем: ATW-1127 с передатчиком UniPak для инструментов, петличных, головных микрофонов и т.д. ATW-1128 - вокальная передатчиком с Handheld.

Н астраиваемый squelch control на приемнике снижает нежелательный фон от радиочастоты при выключенной радиосистеме. Приемник имеет как балансный XLR-выход, так и небалансный выход на 1/4" джеке, высота 1U.

Общие характеристики:

• стабильность частоты - 0,005%;

• максимальная девиация - в зависимости от настройки;

• диапазон действия - минимум 60 м;

• диапазон частот - 60 Гц- 15 кГц.

Характеристики приемника:

• система приема - два независимых приемника с автоматическим переключением между собой;

• подавление зеркального канала > 60 дБ;

• соотношение сигнал/шум > 80 дБ на 10 кГц девиации;

• коэффициент гармонических возмущений < 1% (10 Гц девиации на 1 кГц) - чувствительность - 10 мВ на 60 дБ;

• аудиовыход - балансный/небалансный 220/350 мВ (на 1 кГц модуляции, +10 кГц девиации при нагрузке 10 кОм);

• вес - 2,5 к г.

Характеристики передатчиков UniPak:

• мощность - 50 мВт;

• динамический диапазон - > 90 дБ минимум;

• потребляемый ток - 30 мА;

• батарейка алкалайновая 9 В, время работы примерно 15-20 часов. Для передатчика Handheld ATW-T28: - мощность - 50 мВт;

• динамический диапазон - > 90 дБ минимум;

• микрофонный элемент - динамический ATW-T28 Hi-Energy узконаправленный или ATW-T29С конденсаторный;

• потребляемый ток - 30 мА;

• батарейка алкалайновая 9 В, время работы примерно 15-20 часов.

• вес - 360 г.

Радиосистемы серии 1200 отличает более высокое качество звука, устойчивость к помехам и больший радиус действия. Выпускаются также два типа радиосистем, как и в серии 1100: с передатчиком UniPak для разных типов микрофонов и инструментов - ATW1235 и вокальная - ATW1236.

Общие характеристики:

• стабильность частоты - 0,005%;

• максимальная девиация - в зависимости от настройки;

• диапазон действия - минимум 60 м;

• диапазон частот - 100 Гц- 20 кГц.

Х арактеристики приемника:

• система приема два независимых приемника с автоматическим переключением между собой;

• подавление зеркального канала > 60 дБ;

• соотношение сигнал/шум > 90 дБ на максимальной девиации;

• коэффициент гармонических возмущений < 1% (10 кГц девиации на 1 кГц)

• чувствительность - 5,6 мВ на 60 дБ;

• аудиовыход - балансный/небалансный 31,6/100 мВ (на 1Гц модуляции, +5кГц девиации при нагрузке 10 кОм);

• вес - 2 кг.

Характеристики передатчиков UniPak:

• мощность - 50 мВт;

• динамический диапазон - > 90 дБ минимум;

• потребляемый ток - 35 мА;

• батарейка алкалиновая 9 В, время работы примерно 15-20 часов.

Для передатчика Handheld ATW-T36:

• мощность - 50 мВт;

• динамический диапазон - > 90 дБ минимум;

• микрофонный элемент - динамический

ATW-T36 Hi-energy;

• потребляемый ток - 30 мА;

• батарейка алкалайновая 9 В, время работы примерно 15-20 часов.

• вес - 360 г.

Также в прошлом году фирмой были разработаны радиосистемы, работающие в UHF-диапазоне (791-861 МГц) - серии Freeway, 1900, 7000.

Диверситивная радиосистема Freeway AТW-0952 работает в диапазоне 791-806 мГц и имеет следующие характеристики:

Общие характеристики:

• стабильность частоты - 0,005%;

• максимальная девиация - 15 кГц;

• диапазон действия - минимум 60 м;

• диапазон частот - 60 Гц- 15 кГц.

Характеристики приемника:

• система приема два независимых приемника с автоматическим переключением между собой;

• подавление зеркального канала -45 дБ минимум;

• соотношение сигнал/шум > 85 дБ на девиации 10 кГц;

• коэффициент гармонических возмущений < 1% (10 Гц девиации на 1 кГц)

• чувствительность - < 20 мВ на 60 дБ;

• аудиовыход небалансный 350 мВ (на 1кГц модуляции, 5 кГц девиации при нагрузке 10 кОм);

• вес - 390 г.

Характеристики передатчиков UniPak:

• мощность - 50 мВт;

• динамический диапазон - > 90 дБ;

• входы: high impedance, Low impedance, bias;

• потребляемый ток - 50 мА;

• батарейка алкалайновая 9 В, время работы примерно 8 часов в положении high (максимальная дальность) и 10 часов в положении Low;

• вес - 90 гр.

Для передатчика Handheld:

• мощность - 50 мВт;

• динамический диапазон - > 90 дБ;

• микрофонный элемент - динамический узконаправленный;

• потребляемый ток - 50 мА;

• батарейка алкалиновая 9 В, время работы примерно 8 часов в положении high (максимальная дальность) и 10 часов в положении Low;

• вес - 360 г.

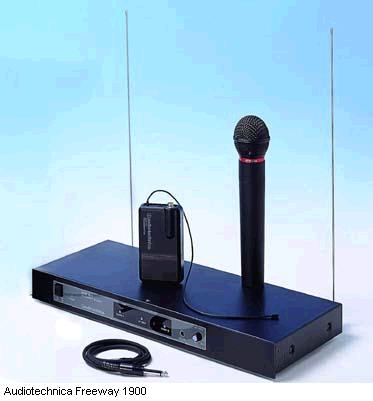

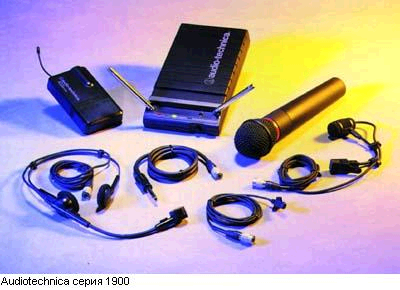

Система 1900 имеет такие же технические характеристики как и предыдущая, но работает в диапазоне 800-820 МГц и выполнена в рэковом варианте.

Отдельно необходимо упомянуть радиосистему PRO88W, предназначенную для работы с видеокамерами.

Она работает в диапазоне 169-181 МГц, причем каждая система работает на двух, автоматически переключаемых частотах (например 169,445-170,245 МГц). Приемник может крепиться на камеру с помощью специального крепления (при наличии ответной части на камере), либо при помощи "липучек", входящей в комплект радиосистемы. Радиосистема комплектуется по заказу различными типами микрофонов: петличный AT829mW, конденсаторный кардиоидный, узконаправленный, позволяет снизить посторонние шумы и работать на большем расстоянии, МТ830mW - субминиатюрный, широконаправленный, более чувствителен к ветру, но имеет лучшую отдачу по частотам. Можно также использовать ручной микрофон Audiotechnica ATR 20.

Технические характеристики:

• рабочие диапазоны частот: 169,445-170,245 МГц; 169,505-170,305 МГц; 171,045-171,845 МГц; 171,105-171,905 МГц; 179,400-180,600 МГц.

Передатчика:

• тип модуляции - FM;

• чувствительность - 6 мВ при полной девиации;

• потребляемый ток - 50 мА;

• батарейка - алкалайновая 9 В (не входит в комплект), время работы примерно 8 часов;

• вес - 80 г.

Приемник:

• система приема - супергетеродин;

• чувствительность - 2 мВ на 30 дБ соотношения сигнал/шум;

• потребляемый ток - 50 мА;

• батарейка - алкалайновая 9 В (не входит в комплект), время работы примерно 8 часов;

• вес - 100 г.

Диверситивная радиосистема ATW-7000 имеет 16 переключаемых частот с тем, чтобы на месте можно было выбрать наиболее устойчиво работающую, и выпускается в полурэковом исполнении с передатчиками UniPak для разных типов микрофонов и инструментов и Handheld-передатчиком.

Общие характеристики:

• стабильность частоты - 0,005%;

• максимальная девиация - + 10 кГц;

• диапазон действия - минимум 60 м;

• диапазон частот - 60 Гц - 15 кГц.

Характеристики приемника:

• система приема - два независимых приемника с автоматическим переключением между собой;

• подавление зеркального канала -45 дБ минимум;

• соотношение сигнал/шум > 100 дБ на девиации 10 кГц;

• коэффициент гармонических возмущений < 1% (10 кГц девиации на 1 кГц)

• чувствительность - 26 мВ на 60 дБ;

• аудиовыход балансный/небалансный 31,6/100 мВ (на 1 кГц модуляции, 5 кГц девиации при нагрузке 10 кОм);

• вес - 1,8 кг.

Характеристики передатчиков UniPak:

• мощность - 50 мВт;

• входы: high impedance, Low impedance, bias;

• потребляемый ток - 50 мА;

• батарейка алкалиновая 9 В, время работы примерно 8 часов в положении high (максимальная дальность) и 10 часов в положении low;

• вес - 90 г.

Для передатчика handheld:

• мощность - 50 мВт;

• динамический диапазон - > 90 дБ;

• микрофонный элемент - динамический узконаправленный;

• потребляемый ток - 50 мА;

• батарейка алкалиновая 9 В, время работы примерно 8 часов в положении high (максимальная дальность) и 10 часов в положении low;

• вес - 240 г.
