30)Сквозные центрально-сжатые колонны. Приведенная гибкость. Подбор сечения. Типы сечений.

Стержень сквозной колонны состоит из двух или нескольких прокатных профилей, соединенных между собой в плоскостях полок планками или решетками.

Сквозная колонна с планками

Основным преимуществом сквозных колонн является возможность соблюдения в них условия равноустойчивости.  Сквозные колонны достаточно экономичны по расходу металла. В то же время они более трудоемки в изготовлении, так как обилие коротких швов затрудняет применение автоматической сварки.  Сечение стержня сквозных колонн образуется обычно из двух швеллеров, расположенных полками внутрь сечения. Расположение швеллеров полками наружу при одних и тех же габаритных размерах сечения менее выгодно с точки зрения расхода материала и применяется только в клепаных колоннах из соображений удобства клепки

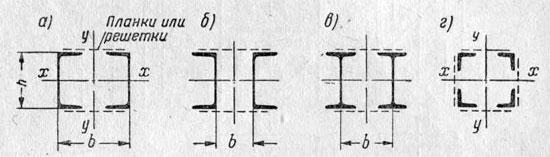

Сечения сквозных колонн

Сечение, составленное из двутавров, применяется только при значительных нагрузках, исключающих применение швеллеров.  Сечение, составленное из четырех, уголков, применяется в сжатых элементах большой длины (мачтах, стрелах кранов и т. п.), требующих определенной жесткости в обоих направлениях. Это сечение весьма экономично, и конструкция получается относительно легкой, но наличие решеток в четырех плоскостях делает ее трудоемкой.

Работа стержня сквозной колонны под нагрузкой

Две ветви стержня сквозной колонны соединяются планками или решетками в единое целое. При отсутствии такого соединения каждая ветвь под нагрузкой испытывала бы продольный изгиб относительно собственной оси (ось 1 — 1). При наличии планок или решеток

К расчету сквозных центрально сжатых колонн

Значительно увеличивается жесткость стержня в целом, так как обе ветви работают слитно, подобно единому сечению, испытывая продольный изгиб относительно оси у — у. Эта ось в отличие от материальной оси х — х, которая пересекает тело колонны, называется свободной осью.  Гибкость сквозного стержня относительно материальной оси λх равна гибкости одной ветви, относительно той же оси х — х, так как rx = √2Jx/2F = √Jx /F. Гибкость же относительно свободной оси у — у зависит от расстояния между ветвями (размер 2а).  Момент инерции Jy сечения из двух ветвей выражается формулой

где J0 — момент инерции одной ветви относительно собственной оси 1 — 1;  FB — площадь сечения одной ветви;  а — расстояние от оси ветви 1 — 1 до свободной оси стержня у — у.  Казалось бы, что гибкость стержня колонны относительно свободной оси должна определяться по формуле



где lу — расчетная длина стержня колонны относительно оси y — y.  Однако в действительности гибкость колонны относительно свободной оси оказывается большей вследствие упругой податливости планок или решеток. Эта так называемая приведенная гибкость равна

Где μпр > 1 — коэффициент приведения составного стержня, зависящий от деформативности (податливости) планок или решеток; для колонн с планками

а для колонн с решетками

* Вывод этих коэффициентов см. курс «Стальные конструкции» под редакцией проф. Н. С. Стрелецкого, Государственное издательство литературы по строительству и архитектуре, 1952.  Таким образом, приведенная гибкость будет равняться:  для колонн с планками

для колонн с решетками

Здесь λу = ly/ry — гибкость всего стержня относительно свободной оси, определяемая по формуле (4.VIII);  λв = lв/rв — гибкость участка ветви между планками относительно собственной оси 1 — 1;  F — площадь сечения всего стержня;  Fp — площадь сечения двух раскосов решеток (в двух плоскостях).  Второй член в подкоренном выражении формул (5.VIII) и (6.VIII) учитывает гибкость ветвей и податливость планок или решеток и, таким образом, определяет необходимую расстановку последних, поскольку с изменением этих величин изменяется и приведенная гибкость.  Расчетной гибкостью, по которой определяется коэффициент φ, является наибольшая из двух гибкостей λх или λпр. Так как путем раздвижки ветвей (т. е. увеличением расстояния а на фигуре, а) легко можно добиться уменьшения λпр без существенной затраты металла и тем самым удовлетворить требованию λпр ≤ λх то при подборе сечения стержня составной колонны, как правило, исходят из необходимой гибкости относительно материальной оси.

Для сжатых стержней, состоящих из четырех ветвей, приведенная гибкость равна

где λ — наибольшая гибкость всего стержня относительно свободной оси;  FB1 иFB2 — площади сечения пары ветвей с общей осью 1 — 1 и 2 — 2;  Fр1 и Fр2 — площади сечения раскосов решеток, лежащих в плоскостях, перпендикулярных соответственно осям 1 — 1 и 2 — 2.
