Види гідравлічних опорів

Втрати напору (енергії) потоку пов’язані з опорами двох видів:

- опорами по довжині, які обумовлені силами тертя;

- місцевими опорами, які обумовлені зміною швидкості потоку за величиною та напрямком.

Тому загальні втрати напору підраховуються за формулою:

.

Втрати напору по довжині трубопроводу визначають за формулою Дарсі-Вейсбаха: ,

місцеві втрати за формулою Вейсбаха: ,

де - коефіцієнт гідравлічного тертя; - довжина трубопроводу; d - діаметр трубопроводу; v - середня швидкість потоку за місцевим опором; - коефіцієнт місцевого опору.

Визначення коефіцієнту гідравлічного тертя

Коефіцієнт гідравлічного тертя визначається в залежності від того, в якій гідравлічній області працює труба. Виділяють такі області гідравлічних опорів:

- область гідравлічно гладких труб;

- область гідравлічно шорстких труб (квадратична область);

- перехідна область.

В області гідравлічно гладких труб коефіцієнт залежить тільки від числа Рейнольдса. У перехідній області коефіцієнт залежить від числа Рейнольдса та відносної шорсткості. В області квадратичного опору коефіцієнт залежить тільки від відносної шорсткості.

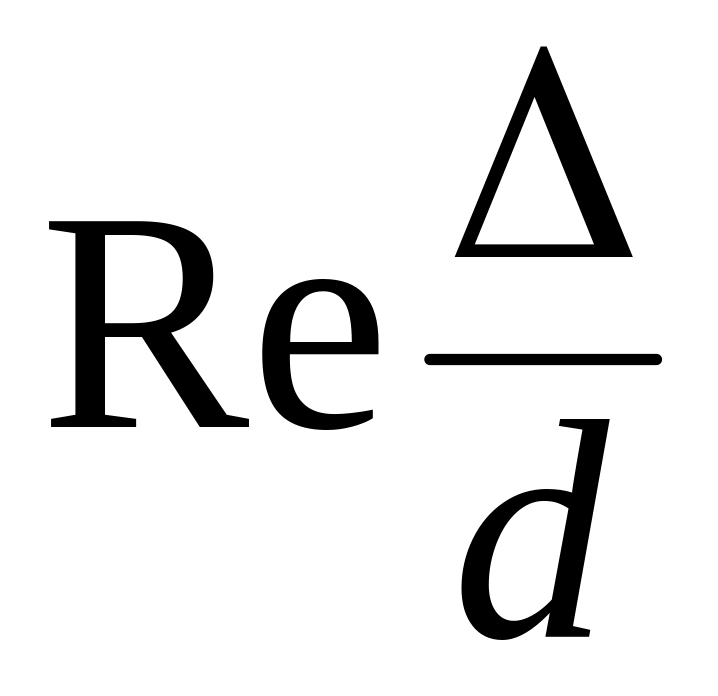

Критерієм гідравлічної області є параметр , де Δ– еквівалентна шорсткість труби. Значення еквівалентної шорсткості приймають в залежності від матеріалу стінок русла і їх стану.

Для області гідравлічно гладких труб з турбулентним режимом руху рідини (Re>2320) <10. Коефіцієнт гідравлічного тертя визначають за формулою Блазіуса: .

Для перехідної області 10< <560. Коефіцієнт визначають за формулою Альтшуля: .

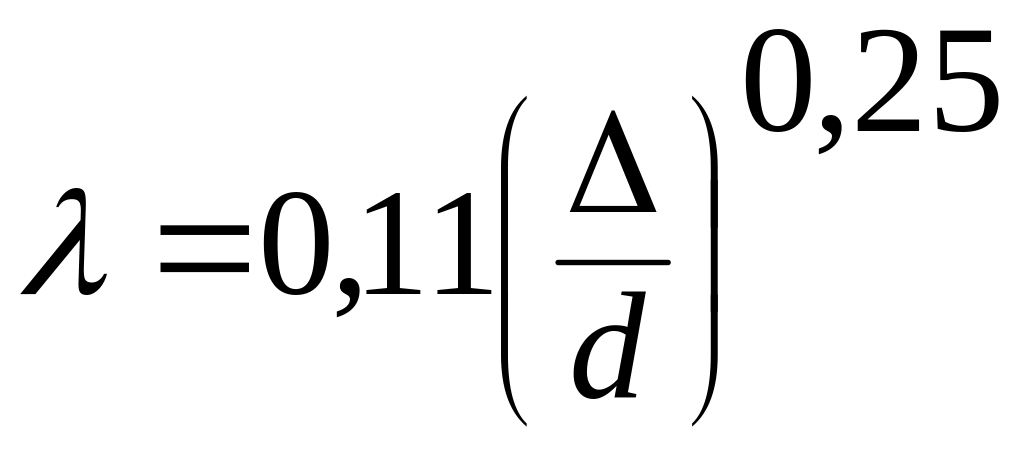

Для квадратичної областї >560. Коефіцієнт визначають за формулою Шифрінсона: .

Коефіцієнт гідравлічного тертя при ламінарному режимі залежить від числа Рейнольдса та дорівнює .

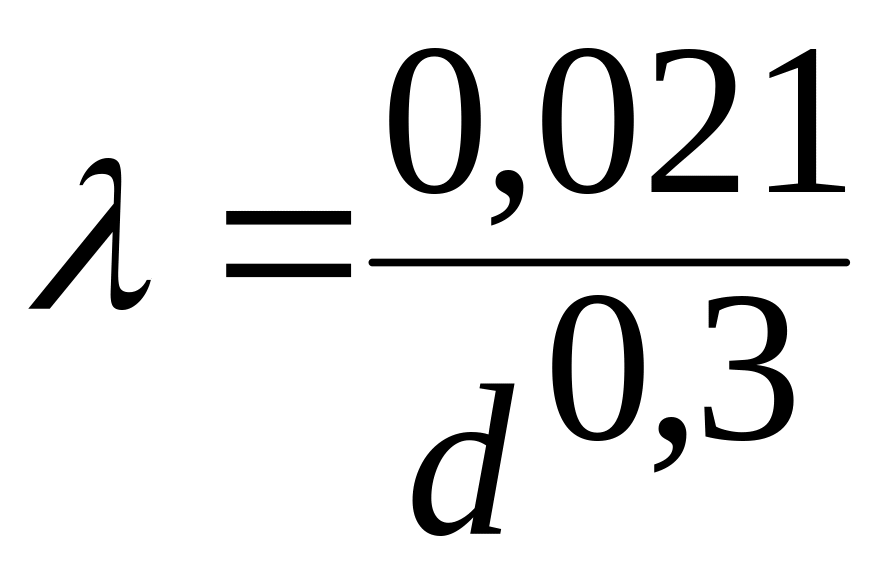

Для визначення коефіцієнта використовують також інші формули. Наприклад, в квадратичній області опору при v ≥ 1,2 м/с, формулу Шевельова:

.

Тема 7. Класифікація та розрахунки трубопроводів. Гідравлічний удар в трубах.

Класифікація трубопроводів (короткі, довгі: прості, складені; розгалужені, кільцеві, послідовне та паралельне з'єднання труб).

Задачі з розрахунку напірних та безнапірних трубопроводів.

Явище гідравлічного удару в напірних трубопроводах. Прямий та непрямий удар. Розрахункові формули для визначення підвищення тиску або напору. Заходи запобігання гідравлічного удару.

Розрахунки трубопроводів

Принципово трубопроводи поділяють на:

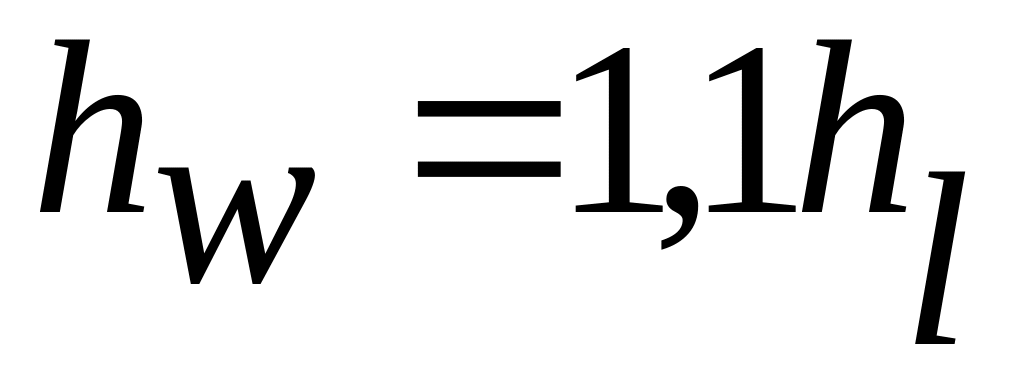

- короткі, для яких загальні втрати напору враховують втрати напору по довжині труби та місцеві втрати: ;

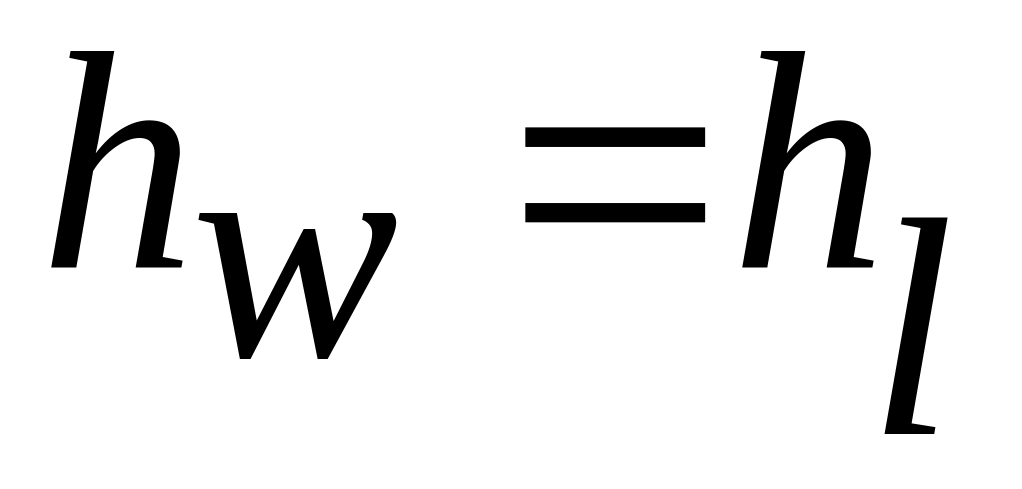

- довгі, для яких загальні втрати напору складаються головним чином з втрат напору по довжині трубопроводу . Втрати напору в місцевих опорах приймають , тому .

Короткі трубопроводи розраховують за допомогою рівняння Д.Бернуллі.

Трубопроводи однакового діаметру без відгалужень називають простими. Трубопроводи, що складаються з труб різного діаметра або з відгалуженнями (послідовно та паралельно з'єднані, тупикові, кільцеві) називають складними.

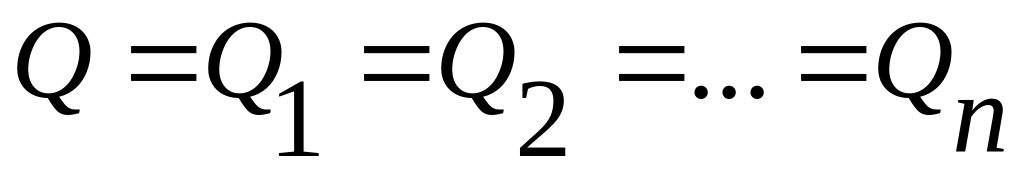

Для послідовно поєднаних трубопроводів для визначення напору та витрати використовують такі залежності:

Н = = ;

.

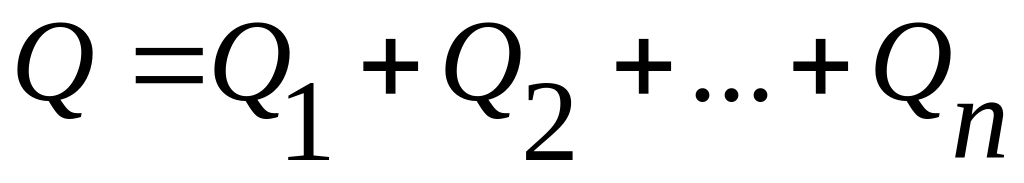

Для паралельно з’єднаних трубопроводів втрати напору в кожному відгалуженні однакові, а витрата підсумовується:

Н= = ;

.

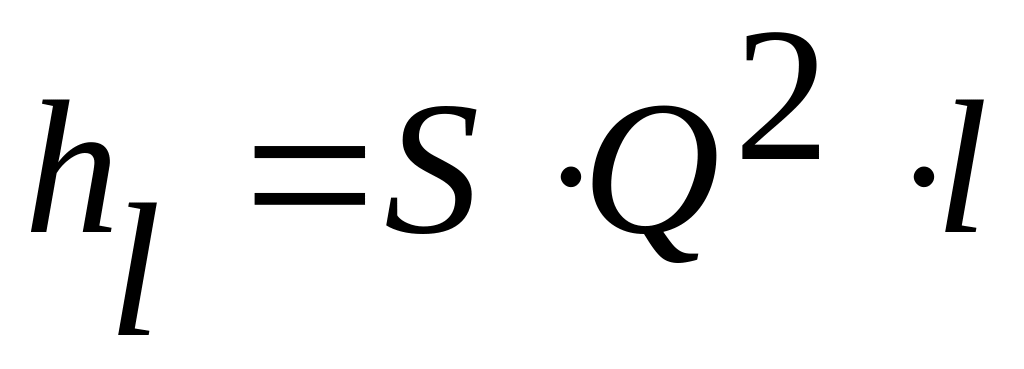

Для довгих трубопроводів втрати напору можна визначити за однією з формул: ,

,

.

де S - питомий опір трубопроводу, К – витратна характеристика труби.
