Коротке замикання в точці к2
Результуючий опір ділянки мережі від генератора до точки замикання К2, в. о.,
(4.10)
Базовий струм ділянки мережі до точки замикання К2, кА,
Початкове значення періодичної складової струму к. з. в точці К2, кА,
Рис. 4.3. Результуюча схема заміщення
Для вибору електричних апаратів і провідників по стійкості до струмів к.з. необхідно розраховувати максимальне миттєве значення струму к. з., або ударний струм, який наступає через 0,01 с. з моменту виникнення короткого замикання.
Ударний струм при к. з. в точці К1. У ланцюгах установок напругою вище 1000 в з переважаючим індуктивним опором ударний коефіцієнт приймають:
=1,8.
Ударний струм в точці К1, кА,
(4.11)
Ударний струм при к. з. в точці К2. Ударний коефіцієнт визначається з табл. 4.1 [5] для системи, що пов’язана зі збірними шинами 6-10 кВ, через трансформатор потужністю Sнтр = 40 МВА:
=1,85.

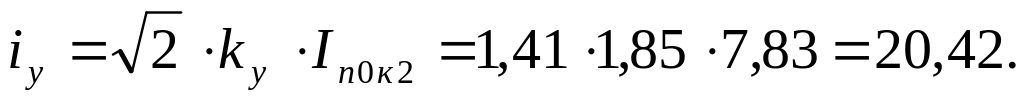

Ударний струм в точці К2, кА,
Таблиця 4.1.
Середні значення відношення X/R, ударного коефіцієнта Kуд і постійної часу Ta для характерних гілок, що примикають до точки короткого замикання
Місце к.з. |
Параметр |
||
X/R |
Kуд |
Ta, с|із| |
|
На приєднанні РУ ВН підстанції |
15 |
1,8 |
0,05 |
На приєднанні РУ НН підстанції |
20 |
1,85 |
0,06 |
4.2 Розрахунок струмів для визначення вимикачів
Для кола високої напруги трансформатора підстанції (точка К1, рис. 4.1).

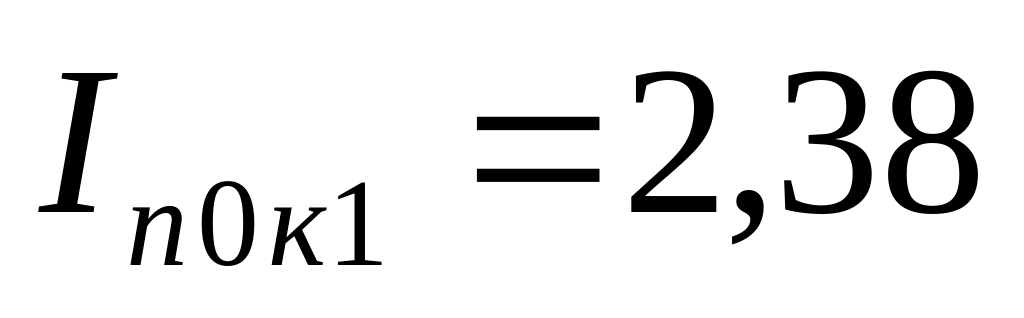

Діюче значення періодичної складової струму короткого замикання
= кА.
Аперіодична складова струму короткого замикання визначається з (2.27) [7], кА.
= , (4.12)
де - постійна часу ланцюга к. з., у ланцюгах установок напругою вище
1000 B з переважаючим індуктивним опором =0,05 с, табл.4.1 [5];
- розрахунковий час, для якого потрібно визначати струми к. з., обчислюється як сума:
с, (4.13)
де — власний час вимикача. Для сучасних вимикачів він не перевищує 0,1 с, приймаємо =0,1 с;
- час спрацювання релейного захисту, =0,01-0,02 с, приймаємо =0,01 с.
Тоді розрахунковий час
с.
Для =0,05с і =0,11с визначаємо коефіцієнт загасання аперіодичної складової
= .

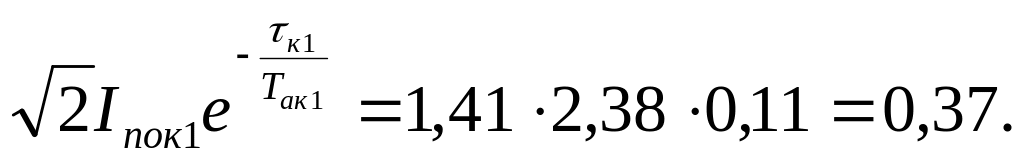

Аперіодична складова струму короткого замикання для точки К1, кА,
=
Для кола низької напруги трансформатора підстанції (точка К2, рис.4.1 ).
Діюче значення періодичної складової струму короткого замикання
= =7,38 кА.
Аперіодична складова струму короткого замикання визначається:
= , (4.14),
де - постійна часу, визначається з табл. 4.1 для системи, що пов’язана зі збірними шинами 6-10 кВ, через трансформатор потужністю 40 МВА: =0,06 с;
- розрахунковий час, для якого потрібно визначати струм к. з., обчислюється як
с,
де — власний час вимикача. Для сучасних вимикачів він не перевищує 0,2 с, приймаємо =0,2 с;
- час спрацювання релейного захисту, =0,01- 0,02 с,
приймаємо = 0,01 с.
Тоді розрахунковий час
с.
Для =0,06 с і =0,21 с визначаємо
=

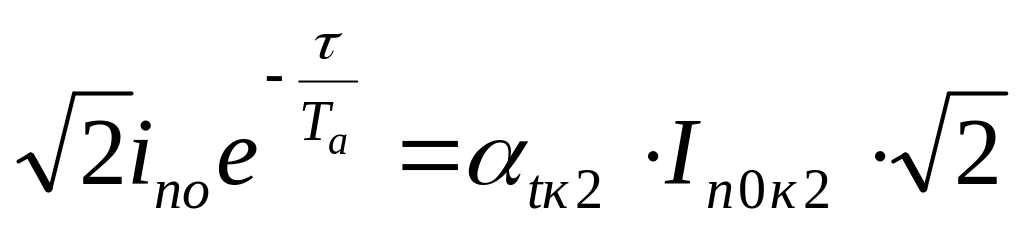

Аперіодична складова струму короткого замикання для точки К2, кА
= (4.15)
