4.1 Розрахунок струмів короткого замикання
Схема заміщення для розрахунку трифазних
к. з. представлена на рис.4.2 та рис.4.3.
Навантаження, розташоване поблизу
генераторів системи (джерело живлення)
враховуємо зменшенням е. р. с. генераторів
до
=1.
Визначимо опори схеми рис. 4.2 при базовій потужності: =1000 МВА.
Реактивний опір енергосистеми, в.о.:
=1000/6000=0,17
Реактивний опір ділянки мережі (одноланцюгової при к. з.) визначаємо таким чином: беремо для проводу ділянки АС-150 з табл. А.4 , питомий реактивний опір проводу ділянки (реактивний опір проводу на 1 км, x0 , Ом)
=0,427
Ом/км.
Реактивний опір ділянки, в.о. (відносні одиниці),
(4.2)
-
Потужність короткого замикання на шинах системи
=6000 МВА
Середня номінальна напруга з високої сторони|напруження|
=115 кВ
Реактивний опір та довжина ділянки мережі
=60 км, табл. 1.3 [7]
=0,427 Ом, табл. 2.2 [7]
=115 кВ
Номінальна потужність трансформатора
=40 МВА, табл. 2.7 [7]
Напруга короткого замикання трансформатора
=10,5%
Середня номінальна напруга з низької сторони
=10,5кВ

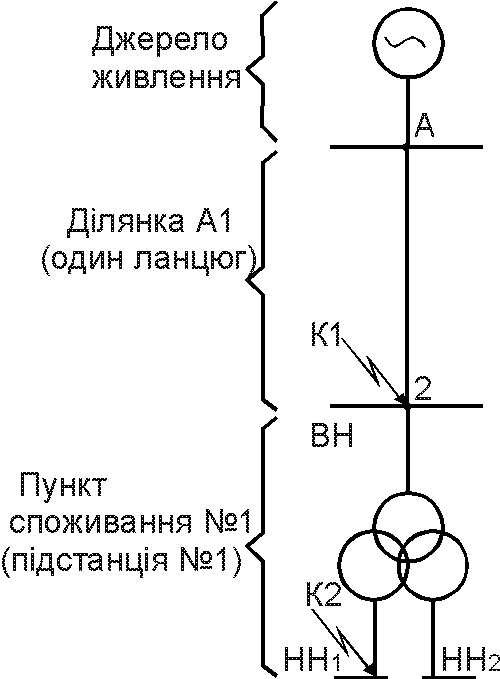

Рис. 4.1. Розрахункова схема для визначення струмів к. з. для підстанції
Середня напруга на ділянці мережі (у
точці к. з. К1)
=
=115
кВ.
Опір трансформатора підстанції
визначається таким чином. Беремо з даних
трансформатора:
=
=10,5%;
=40
МВА.
Опір двохобмоткового трансформатора без розчеплення вторинної обмотки визначається, в.о.:
(4.3)
Опір обмотки високої напруги двохобмоткового трансформатора з розчепленням вторинної обмотки, в.о. (відносні одиниці),
(4.4)
Опір обмотки низької напруги двохобмоткового трансформатора з розчепленням вторинної обмотки, в.о.,
(4.5)
Результуючий опір трансформатора з розчепленням вторинної обмотки, в.о.
(4.6)
Приймаємо для вибраного трансформатора
=
=4,92в.о.
Коротке замикання в точці к1
Результуючий опір ділянки мережі від генератора до точки замикання К1, в.о.,
(4.7)
Базовий струм ділянки мережі до точки замикання К1, кА
(4.8)
Початкове значення періодичної складової струму к. з. в точці К1, кА,
(4.9)
-

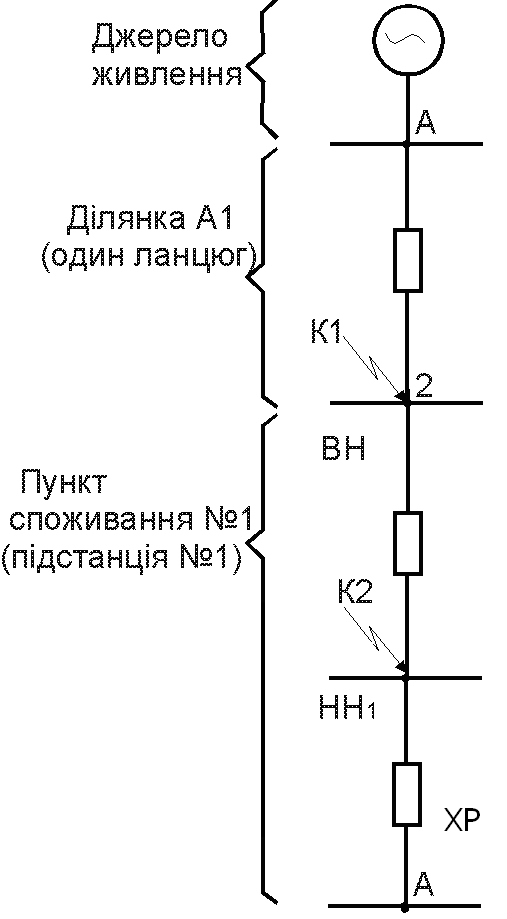

Схема заміщення
Розрахункові данні для відносних одиниць
Надперехідна електрорушійна сила (е.р.с.) =1,0
Реактивний опір енергосистеми
0,17
Реактивний опір ділянки
1,94
=
=115 кВ
Результуючий реактивний опір трансформатора
4,92
=
=10,5 кВ
Рис. 4.2. Схема заміщення для визначення струмів к. з. для підстанції.
