Преобразование частоты в фазометрах
Фазометры, в которых сигналы и непосредственно смешиваются и сравниваются, называются гомодинными. Хотя они просты в схемном отношении, но далеко не всегда оптимальны. Действительно, измерительные преобразователи в схемах рис. 6.1 широкодиапазонные, что отрицательно сказывается на их характеристиках и параметрах фазометра в целом. Значительно лучшие параметры будет иметь фазометр, в котором все преобразования производятся на одной частоте. Это становится возможным, если воспользоваться принципами супергетеродинного приема, предполагающего перенос частоты и на некоторую промежуточную частоту.
Достоинства супергетеродинного приема широко используются в радиоизмерительной технике. Мы уже знакомы с конкретными примерами, когда гетеродинное преобразование частоты позволяет осуществить частотную селекцию входного сигнала (в селективных вольтметрах) или расширить диапазон измерений (в ЦЧ). Покажем, что перенос частоты входных сигналов в фазометрах не только расширяет их частотный диапазон, но и не вносит дополнительных погрешностей в результат измерения .
Если в дополнение к сигналам (6.2) образовать гетеродинный сигнал
(6.10)
подать
попарно сигналы
,
и
,
на
соответствующие смесители, а
затем выделить
с помощью УПЧ напряжения разностной
частоты, то
(6.11)
где
и
— фазовые сдвиги в трактах преобразования
частоты. При идентичных фазовых
характеристиках этих трактов
и, как следует из (6.11) и (6.3), фазовый сдвиг
между сигналами
и
по-прежнему
равен
.
Таким
образом, само гетеродинное преобразование
частоты, действительно, не вносит
дополнительной погрешности в результат
измерения
.
Гетеродинный
сигнал (6.10) может быть образован путем
непрерывного линейного изменения фазы
одного из входных сигналов или с помощью
гетеродина.
Первый
способ реализуется с помощью фазовращателя
(ФВ), включаемого, например, в первый
(опорный) канал фазометра и управляемого
таким образом, что начальная фаза
выходного сигнала ФВ
,
где
—
скорость изменения
.
В этом случае фаза выходного сигнала
ФВ
а
частота
.
Если
теперь преобразованный и второй сигналы
подать на смеситель, то дальнейшие
преобразования будут выполняться на
частоте
.
Этот способ позволяет избежать применения
специального гетеродина, но эффективен
при измерении только постоянных или
медленно меняющихся
.
Наиболее распространенным является второй способ, который не только позволяет создавать широкодиапазонные фазометры, но и обеспечивает автоматизацию исследования ФЧХ, если в качестве гетеродина используется генератор качающейся частоты (ГКЧ). Особенностью ГКЧ фазометров является их двухканальность: один канал используется в качестве гетеродина, а второй — в качестве источника измерительных сигналов, подаваемых на вход исследуемой цепи. Разность частот сигналов на выходах обоих каналов поддерживается постоянной и равной промежуточной частоте фазометра.
В широкодиапазонных фазометрах применяется также стробоскопическое преобразование частоты. Гетеродинный сигнал в этом случае представляет собой последовательность коротких строб-импульсов, а в качестве смесителя применяется диодная ключевая схема с накопителем. Стробоскопическое преобразование позволяет получить коэффициент

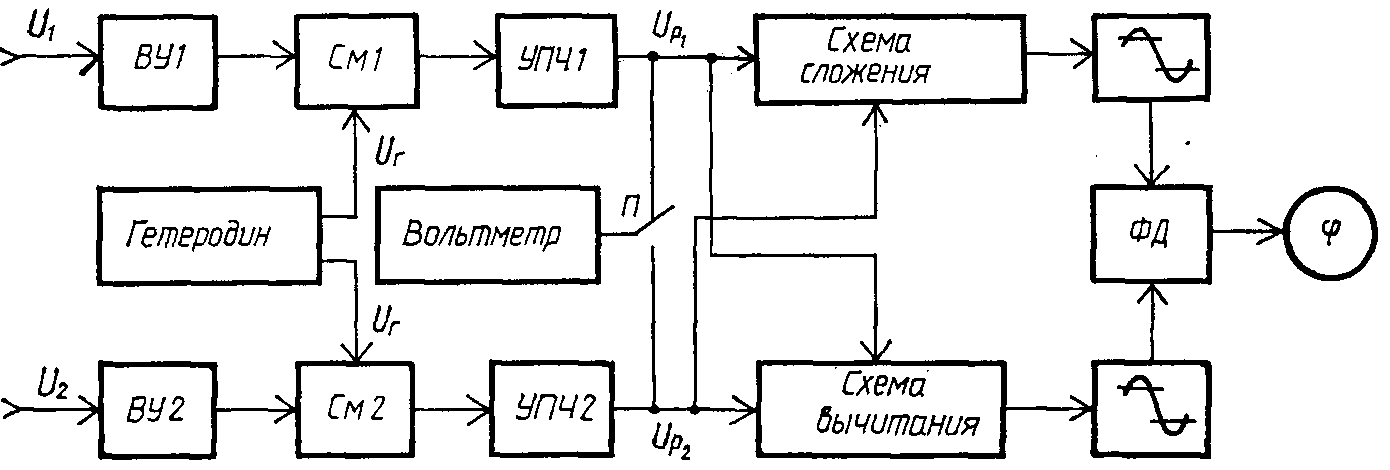

Рис. 6.3. Структурная схема фазометра с преобразованием частоты.
перекрытия по частоте в пределах 100...1000 без сменных гетеродинов и смесителей.
Структурная схема фазометра с общим гетеродином и измерителем на основе ФД приведена на рис. 6.3. Суммарное и разностное напряжения ограничиваются по амплитуде, и входные напряжения ФД имеют форму меандра с нормированной амплитудой. Это автоматически устраняет зависимость и применяется во всех современных фазометрах. В то же время обеспечивается возможность поочередного измерения амплитудных значений и с частотной селекцией, как в селективных вольтметрах.
