Канал горизонтального отклонения
Основные функции канала X уже рассмотрены. Они, как видно из рис. 7.1 и 7.6, реализуются с помощью специфичных функциональных узлов, к которым относятся переключатель входа, ГР, устройство синхронизации и запуска развертки, а также УГО.
Переключатель входа позволяет прежде всего выбрать вид синхронизации развертки осциллографа. Далее, как видно из рис. 7.6, с помощью переключателя на вход УГО может быть подан внешний сигнал со входа X, который после усиления поступает на пластины X (ГР при этом выключается). За счет этого существенно расширяются эксплуатационные возможности осциллографа (например, появляется возможность создания сложных видов разверток) и номенклатура измеряемых параметров (например, при исследовании различных функциональных зависимостей). При необходимости могут осуществляться также коммутация режима входа X (открытый или закрытый) и дискретное изменение уровня входного сигнала.
Генераторы развертки современных осциллографов представляют собой достаточно сложный функциональный узел, включающий УУ и формирователь пилообразных импульсов (ФПИ). В качестве УУ, как правило, используется триггер с устройством сравнения и блокировки (рис. 7.7). Триггер может иметь либо два, либо одно устойчивое состояние. Первый режим соответствует ждущей развертке, а второй — автоколебательной. Реализуется и режим однократного запуска ГР.

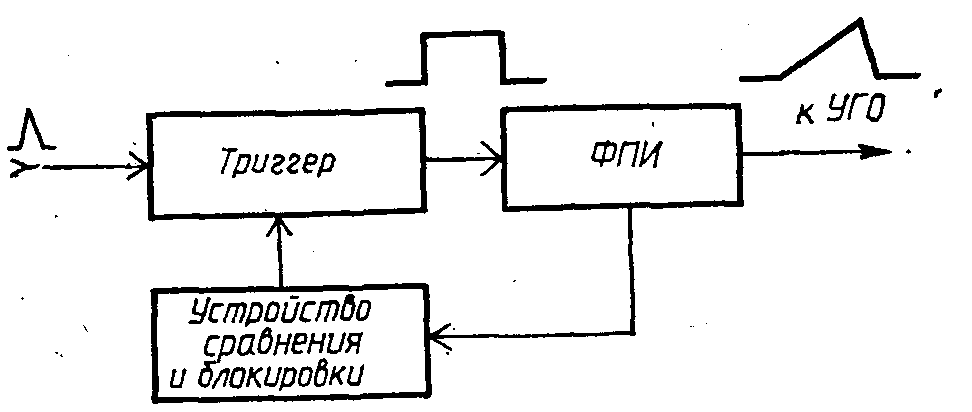

Рис. 7.7. Структурная схема ГР.
Как видно из рис. 7.7, напряжение ФПИ нарастает только до уровня, который задается устройством сравнения и блокировки. Затем выходной сигнал этого устройства переводит триггер в исходное состояние, и процесс формирования пилообразного напряжения заканчивается. Так как уровень сравнения остается постоянным при переключении времязадающих элементов ФПИ, длительность импульсов триггера определяется значением . Кроме того, выходной сигнал устройства сравнения и блокировки удерживает триггер в исходном состоянии в течение времени . Во всех схемах ФПИ принимаются специальные меры для линеаризации генерируемого напряжения. Известно несколько методов линеаризации, среди которых наиболее эффективны компенсационные, реализуемые с помощью интеграторов (см. § 3.6.4).
Если в осциллографе предусматриваются специальные виды разверток (см. рис. 7.4), он должен иметь два ГР, образующие совместно с компаратором и переключателем режимов работы систему двойных разверток (рис. 7.8). Задавая опорное напряжение , можно получить различные значения задержки развертки Б (t2 на рис. 7.4). Переключатель режимов работы позволяет реализовать любую из двойных разверток (задержанную, задерживающую или смешанную), а также любую из самих разверток А и Б (компаратор в этом случае не работает).
Основное назначение устройства синхронизации и запуска развертки— преобразование различных по амплитуде и форме сигналов синхронизации или запуска в стандартные импульсы, воздействующие на ГР. Устройство обеспечивает также выбор момента времени запуска развертки, соответствующего определенному уровню исследуемого сигнала (регулировка уровня синхронизации или запуска развертки). Обобщенную схему устройства можно представить в виде, показанном на рис. 7.9. С помощью компаратора и потенциометра регулируется уровень синхронизации (запуска), а переключатель выбора полярности позволяет установить момент

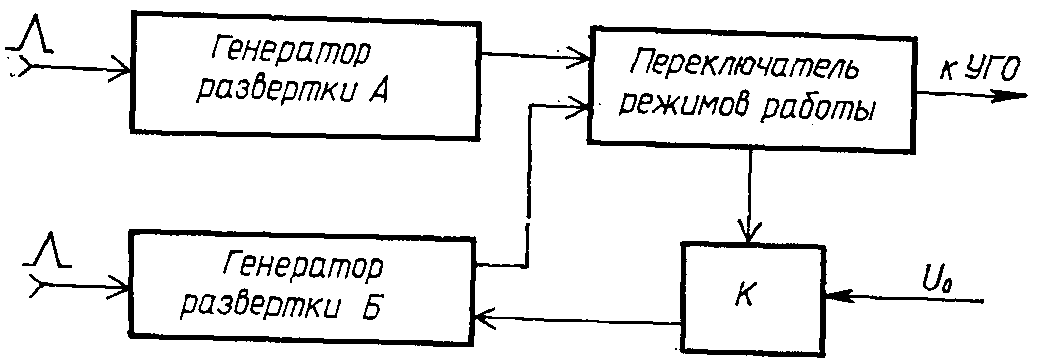

Р
ис.
7.8. Структурная схема системы двойных
разверток.
запуска развертки во время растущей или спадающей части сигнала. Усилитель обеспечивает достижение запускающим сигналом определенного уровня, а ФУ представляет собой генератор импульсов со стандартными параметрами.
Назначение и основные функции УГО и УВО аналогичны. Дополнительной функцией УГО является обеспечение растяжки развертки, характеризующей изменение в определенное число раз масштаба развертки с целью увеличения изображения по горизонтали.
Р
ис.
7.9. Структурная схема устройства
синхронизации и запуска развертки.
Растяжка достигается дискретным увеличением коэффициента усиления УГО, что пропорционально повышению скорости развертки. В сочетании с задержанной и смешанной развертками применение растяжки развертки значительно повышает универсальность осциллографов. Требования к параметрам УГО менее жестки, чем к УВО, поскольку напряжение ГР достаточно велико. Исключение составляют случаи, когда характеристики каналов Y и X должны быть идентичны (например, при фазовых измерениях) и необходимы специальные меры для обеспечения такого условия (например, с помощью сменных блоков).
