8.5 Измерение индуктивности катушек
Измерение индуктивности с использованием шкалы перевода ЕМКОСТЬ - ИНДУКТИВНОСТЬ (см. рис. П.13) возможно только на частотах, указанных на этой же шкале и обозначенных на шкалах генератора.
Измерение производите следующим образом:
— подберите и установите переключателем и ручкой ЧАСТОТА такую частоту, на которой возможно измерение предполагаемой индуктивности;
— исследуемую катушку подключите к клеммам Lx;
— настройте контур в резонанс ручкой ЕМКОСТЬ pF и отметьте значение емкости при резонансе по шкале емкости измерительного конденсатора.
Если точку резонанса найти не удается, то величина измеряемой индуктивности лежит за пределами возможных измерений на выбранной частоте. В таком случае, следует выбрать и установить другую частоту и попытаться найти резонанс на другой частоте:
— определите по шкале перевода значение индуктивности для полученного значения емкости при резонансе, учитывая диапазон измеряемых - индуктивностей на выбранной частоте.
Примечание: индуктивность катушки на любой частоте f в миллигенри при резонансе можно определить по формуле:
(П.13.17)
где f — частота, МГц;
С — емкость измерительного конденсатора при резонансе, пФ;
С0 — собственная емкость катушки, пФ.
Если собственная емкость катушки неизвестна, измерение следует производить на частоте, при которой заведомо С s> Со.

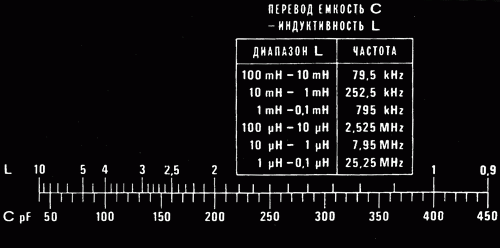

Рисунок П.13 Шкала перевода ЕМКОСТЬ - ИНДУКТИВНОСТЬ
8.6 Измерение полного сопротивления двухполюсников z
Для этого необходимо:
— из комплекта катушек индуктивности подобрать такую катушку, которая может резонировать на частоте измерения полного сопротивления Z и подключить ее к клеммам Lx.
— установить частоту, на которой будет производиться измерение;
— изменением емкости измерительного конденсатора настроить измерительный контур в резонанс и отметить полученные величины Q1 и C1;
— подключить исследуемый двухполюсник последовательно или параллельно к катушке индуктивности (см. рис. П.14).

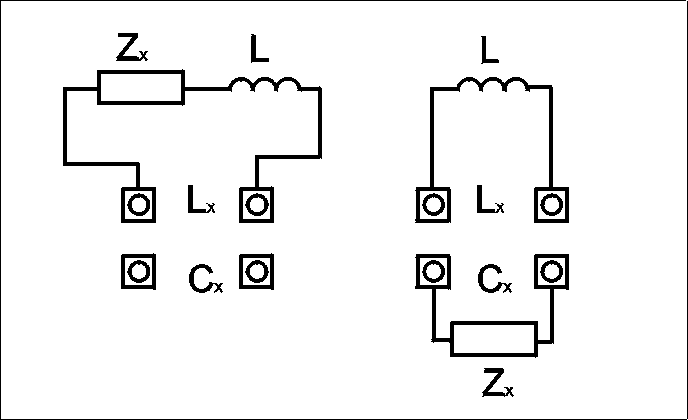

Рисунок П.14 Схемы последовательного и параллельного подключения двухполюсника
Примечания:
1. При параллельном включении измеряются двухполюсники, имеющие ZReq, где Req — эквивалентное сопротивление катушки индуктивности, а при последовательном — двухполюсники, имеющие Zr, где r — активное сопротивление катушки индуктивности.
2. Для последовательного подключения двухполюсников используйте перемычку из комплекта измерителя добротности.
— ручкой ЕМКОСТЬ pF настройте контур в резонанс и отсчитайте новые значения Q2 и С2;
— рассчитайте величины активного и реактивного сопротивлений, емкость, индуктивность и добротность исследуемого двухполюсника по формулам:
а) Формулы для расчета при последовательном подключении двухполюсника:
(П.13.18)
(П.13.19)
(П.13.20)
(П.13.21)
(П.13.22)
(П.13.23)
При С1>C2 X индуктивное, при С1<C2 X емкостное.
б) Формулы для расчета при параллельном подключении двухполюсника:
(П2.13.24)
(П2.13.25)
(П2.13.26)
(П2.13.27)
При емкостном характере двухполюсника:
(П.13.28)
При индуктивном характере:
(П.13.29)
Двухполюсник имеет емкостной характер при С1>С2 и индуктивный при C1<С2.
(П.13.30)
(П.13.31)
Добротность двухполюсника:
(П.13.32)
