Теплотехнический расчет утепленных полов на грунте
Термическое
сопротивление теплопередаче полов,
соприкасающихся не с воздухом, а с
грунтом, определяется приближенно. При
строительстве жилых и общественных
зданий применяют только утепленные
полы. Известно, что температурное поле
грунта под полом различно: чем ближе к
наружной стенке, тем температура грунта
ниже. Принято такие полы разграничивать
на четыре зоны шириной
,
начиная от наружной поверхности стены
во внутрь здания с условно постоянной
температурой в каждой зоне.
Термические
сопротивления теплопередаче отдельных
зон полов на грунте
,
,
определяются по уравнениям [2]:
I зона |
|
(1.8) |
II зона |
|
(1.9) |
III зона |
|
(1.10) |
IV зона |
|
(1.11) |
где
,
,
,
- значения термического сопротивления
теплопередаче отдельных зон неутепленных
полов, соответственно равны
,
,
и
;
- сумма значений термических сопротивлений
теплопроводности утепляющих слоев
конструкции,
,
определяемых по уравнению (1.4);
- число принятых слоев.
Коэффициент
теплопередачи
,
,
отдельных зон утепленных полов на грунте
вычисляется по описанной выше методике
с применением формулы (1.5).
Теплотехнический расчет световых проемов и наружных дверей здания
В практике строительства жилых и общественных зданий применяется одинарное, двойное и тройное остекление в деревянных, пластмассовых или металлических переплетах, спаренное или раздельное. Теплотехнический расчет световых проемов осуществляется в зависимости от района строительства и назначения помещений.
Требуемое термическое
сопротивление теплопередаче
,
,
для световых проемов определяют по
формуле (1.3). Затем по значению
выбирают конструкцию светового проема
с приведенным сопротивлением теплопередаче
,
,
при условии
[3].
В приложении 3 приведены рекомендуемые типы технических решений окон с указанием их тепловой защиты по данным [3].
Для принятой
конструкции светового проема коэффициент
теплопередачи
,
,
определяется по уравнению (1.5).
Требуемое
общее сопротивление теплопередаче
наружных дверей
,
,
должно быть не менее
для стен зданий и сооружений при расчетной
зимней температуре наружного воздуха
,
,
равной средней температуре наиболее
холодной пятидневки обеспеченностью
0,92 [1].
Принимаем фактическое
общее сопротивление теплопередаче
наружных дверей
,
тогда фактическое общее сопротивление
теплопередаче наружных дверей
,
,
можно найти из выражения:
|
(1.12) |
Коэффициент
теплопередачи наружных дверей
,
,
вычисляется аналогичным способом по
уравнению (1.5).
Расчетно-практическая работа № 1
«Теплотехнический расчет наружных ограждений здания»
В данной работе требуется определить теплозащитные свойства основных конструктивных элементов здания – многослойной наружной стены, покрытия и пола, светового проема и наружной двери. Оценить полученные значения с учетом предъявляемых санитарно-гигиенических требований и условий энергосбережения. В случае несоответствия приведенных значений термических сопротивлений конструкций нормативным величинам определить требуемую толщину теплоизоляционного слоя.
Для каждого расчетного случая рассчитать коэффициент теплопередачи конструкции здания.
Исходные данные для теплотехнического расчета
№ варианта |
Район строительства |
Тип здания |
№ варианта |
Район строительства |
Тип здания |
1 |
Воркута |
Больница |
13 |
Рязань |
Жилое здание |
2 |
Астрахань |
Универмаг |
14 |
Воронеж |
Профилакторий |
3 |
Санкт-Петербург |
Жилое здание |
15 |
Хабаровск |
Гостиница |
4 |
Иркутск |
Школа |
16 |
Краснодар |
Производственное помещение (IIа) |
5 |
Владивосток |
Производственное помещение (IIб) |
17 |
Казань |
Жилое здание |
6 |
Кострома |
Детский сад |
18 |
Енисейск |
Больница |
7 |
Сочи |
Интернат |
19 |
Омск |
Столовая |
8 |
Челябинск |
Профилакторий |
20 |
Нижний Новгород |
Детские ясли |
9 |
Калининград |
Школа |
21 |
Москва |
Производственное помещение (Iб) |
10 |
Волгоград |
Жилое здание |
22 |
Новосибирск |
Общежитие |
11 |
Мурманск |
Производственное помещение (Iа) |
23 |
Пермь |
Универмаг |
12 |
Ярославль |
Общежитие |
24 |
Оренбург |
Жилое здание |
Примечание: все здания подключены к централизованным источникам теплоснабжения (ТЭЦ и районным отопительным котельным).
Расчетно-практическая работа должна быть выполнена в соответствии с требованиями стандарта вуза.

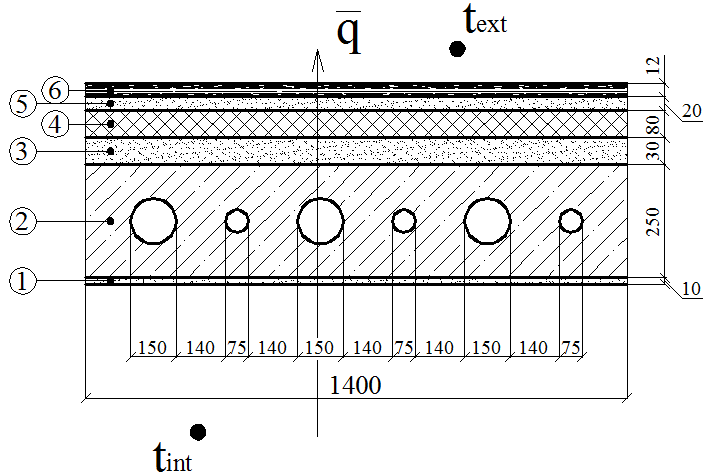

Конструктивный элемент №1 – Горизонтальное ограждение здания
№ варианта |
Схема конструктивного элемента |
Составные элементы конструкции |
Примечание |
1 |
|
1 – кирпич глиняный обыкновенный на цементно-перлитовом растворе; 2 – пенополистирол; 3 – воздушная прослойка; 4 – кирпич глиняный обыкновенный на цементно-перлитовом растворе |
δ1 = 250 мм; δ2 = 20 мм, ρ2 = 100 кг/м3; δ3 = 50 мм; δ4 = 120 мм |
8 |
|||
11 |
|||
15 |
|||
20 |
|||
23 |
|||
2 |
|
1 – раствор цементно-песчаный; 2 – кирпич силикатный на цементно-песчаном растворе (ГОСТ 379); 3 – пенополистирол (ГОСТ 15588); 4 – облицовка из гранита |
δ1 = 20 мм; δ2 = 380 мм; δ3 = 30 мм, ρ3 = 40 кг/м3; δ4 = 15 мм |
6 |
|||
13 |
|||
17 |
|||
22 |
|||
24 |
|||
3 |
|
1 – раствор известково-песчаный; 2 – кирпич глиняный обыкновенный на цементно-шлаковом растворе; 3 – маты из стеклянного штапельного волокна «URSA»; 4 – воздушная прослойка; 5 – облицовка из мрамора |
δ1 = 20 мм; δ2 = 510 мм; δ3 = 150 мм, ρ3 = 25 кг/м3; δ4 = 60 мм; δ5 = 10 мм |
5 |
|||
9 |
|||
12 |
|||
16 |
|||
19 |
|||
4 |
|
1 – раствор цементно-песчаный; 2 – керамзитопенобетон; 3 – плита минераловатная ЗАО «Минеральная вата»; 4 – шлаковый кирпич на цементно-песчаном растворе |
δ1 = 30 мм; δ2 = 400 мм, ρ2 = 1800 кг/м3; δ3 = 70 мм, ρ3 = 180 кг/м3; δ4 = 120 мм |
7 |
|||
10 |
|||
14 |
|||
18 |
|||
21 |
Конструктивный элемент №2 – Вертикальное ограждение здания
№ варианта |
Схема конструктивного элемента |
Составные элементы конструкции |
Примечание |
1 |
|
1 – железобетонная плита; 2 – рубероид (ГОСТ 10923); 3 – плиты жесткие минераловатные (ГОСТ 22950); 4 – раствор цементно-песчаный; 5 – рубероид (ГОСТ 10923) |
δ1 = 250 мм, ρ1 = 2500 кг/м3; δ2 = 10 мм, ρ2 = 600 кг/м3; δ3 = 150 мм, ρ3 = 250 кг/м3; δ4 = 30 мм; δ5 = 10 мм |
8 |
|||
11 |
|||
15 |
|||
20 |
|||
23 |
|||
2 |
|
1 – железобетонная плита; 2 – рубероид (ГОСТ 10923); 3 – газобетон; 4 – раствор цементно-песчаный; 5 – рубероид (ГОСТ 10923) |
δ1 = 250 мм, ρ1 = 2500 кг/м3; δ2 = 10 мм, ρ2 = 600 кг/м3; δ3 = 150 мм, ρ3 = 600 кг/м3; δ4 = 30 мм; δ5 = 10 мм, ρ5 = 600 кг/м3 |
6 |
|||
13 |
|||
17 |
|||
22 |
|||
24 |
|||
3 |
|
1 – железобетонная плита; 2 – рубероид (ГОСТ 10923); 3 – плита полужесткая минераловатная (ГОСТ 10140); 4 – известково-песчаная стяжка; 5 – воздушная прослойка; 6 – железобетон (ГОСТ 26663); 7 – рубероид (ГОСТ 10923) |
δ1 = 250 мм, ρ1 = 2500 кг/м3; δ2 = 10 мм; δ3 = 120 мм, ρ3 = 200 кг/м3; δ4 = 30 мм; δ5 = 100 мм; δ6 = 60 мм, ρ6 = 2500 кг/м3; δ7 = 10 мм |
5 |
|||
9 |
|||
12 |
|||
16 |
|||
19 |
|||
4 |
|
1 – раствор известково-песчаный; 2 – железобетонная плита; 3 – раствор цементно-песчаный; 4 – плиты минераловатные ЗАО «Минеральная вата»; 5 – раствор цементно-песчаный; 6 – рубероид (ГОСТ 10923) |
δ1 = 10 мм; δ2 = 250 мм, ρ2 = 2500 кг/м3; δ3 = 30 мм; δ4 = 80 мм, ρ4 = 180 кг/м3; δ5 = 20 мм; δ6 = 12 мм, ρ6 = 600 кг/м3 |
7 |
|||
10 |
|||
14 |
|||
18 |
|||
21 |
Конструктивный элемент №3 – Утепленный пол над подвалом
№ варианта |
Схема конструктивного элемента |
Составные элементы конструкции |
Примечание |
1 |
|
1 – железобетон (ГОСТ 26663); 2 – плита фибролитовая; 3 – раствор цементно-песчаный; 4 – линолеум поливинилхлоридный (ГОСТ 18108) |
δ1 = 220 мм, ρ1 = 2500 кг/м3; δ2 = 120 мм, ρ2 = 500 кг/м3; δ3 = 40 мм; δ4 = 5 мм, ρ4 = 1800 кг/м3 |
8 |
|||
11 |
|||
15 |
|||
20 |
|||
23 |
|||
2 |
|
1 – раствор цементно-песчаный; 2 – железобетон (ГОСТ 26663); 3 – маты и полосы из стекловолокна; 4 – плитка из мрамора |
δ1 = 20 мм; δ2 = 220 мм, ρ2 = 2500 кг/м3; δ3 = 150 мм, ρ3 = 150 кг/м3; δ4 = 40 мм |
6 |
|||
13 |
|||
17 |
|||
22 |
|||
24 |
|||
3 |
|
1 – железобетон (ГОСТ 26663); 2 – рубероид (ГОСТ 10923); 3 – гравий керамзитовый (ГОСТ 9757); 4 – воздушная прослойка; 5 – доска деревянная (ель); 6 – плитка из мрамора |
δ1 = 220 мм, ρ1 = 2500 кг/м3; δ2 = 10 мм, ρ2 = 600 кг/м3; δ3 = 120 мм, ρ3 = 500 кг/м3; δ4 = 100 мм; δ5 = 30 мм; δ6 = 40 мм |
5 |
|||
9 |
|||
12 |
|||
16 |
|||
19 |
|||
4 |
|
1 – железобетон (ГОСТ 26663); 2 – раствор цементно-песчаный; 3 – перлитопластбетон; 4 – паркет из дуба (ГОСТ 9462) |
δ1 = 220 мм, ρ1 = 2500 кг/м3; δ2 = 30 мм; δ3 = 80 мм, ρ3 = 200 кг/м3; δ4 = 20 мм |
7 |
|||
10 |
|||
14 |
|||
18 |
|||
21 |
Пример выполнения РПР № 1
Выполнить теплотехнический расчет наружной многослойной стены жилого здания (рис. 2)
Рис. 2. Наружная многослойная стена
Ограждающая конструкция жилого здания, состоящая из трех слоев: керамзитобетона ρ1=1000 кг/м3 толщиной δ1=0,120 м; слоя утеплителя из пенополистирола ρут=40 кг/м3; керамзитобетона ρ2=1000 кг/м3 толщиной δ2=0,08 м.
Район строительства – г. Пенза.
Влажностный режим помещения – нормальный.
Отопление осуществляется от ТЭЦ.
Согласно прил. 1, г. Пенза находится в сухой зоне влажности, влажностный режим нормальный, следовательно, рассчитываемая ограждающая конструкция будет эксплуатироваться в условиях А (см. табл. 1.2).
Значения теплотехнических характеристик и коэффициентов в формулах:
text=-29 оС с обеспеченность 0,92 по данным [4];
tht=-3,6 оС по данным [4];
zht=222 сут по данным [4];
tint=20 ºС по данным [5];
λ1=0,33 Вт/(мºС) по таблице прил. 5 [3];
λ2=0,33 Вт/(мºС) по таблице прил. 5 [3];
λут=0,041 Вт/(мºС) по таблице прил. 5 [3];
int=8,7 Вт/(м2ºС) (см. табл. 1.5);
Δtn=4 ºС (см. табл. 1.4);
n=1,0 (см. табл. 1.3);
ext=23 Вт/(м2ºС) (см. табл. 1.6).
Решение задачи:
Первоначально определяем требуемое сопротивление теплопередаче по формуле (1.2):
.
По формуле (1.1) рассчитываем градусо-сутки отопительного периода:
.
Величина сопротивления теплопередаче ограждения с учетом энергосбережения с учетом прил. Б по формуле (1.3) равна
.
Сравнивая сопротивления теплопередаче ограждения, принимаем для дальнейших расчетов большее значение, т. е. .
На основании условия
и формулы (1.4) определяем предварительную толщину утеплителя из пенополистирола:
.
В соответствии с
требованиями унификации принимаем
общую толщину панели
,
тогда
.
Уточняем общее фактическое сопротивление теплопередаче для всех слоев ограждения по выражению (1.4):
.
Таким образом,
условие теплотехнического расчета
выполнено, так как
.
Коэффициент теплопередачи для данной ограждающей конструкции определяем по уравнению (1.5):
.
Выполнить теплотехнический расчет наружного ограждения (покрытия) жилого здания (рис. 3)
Рис. 3. Конструкция покрытия жилого здания с неоднородным элементом
Ограждающая конструкция, совмещенное многослойное покрытие – железобетонная плита шириной 1 м с пятью пустотами объемным весом ρ1=2500 кг/м3 и толщиной δ1=0,25 м; пароизоляция – битумная мастика с ρ2=1400 кг/м3 и δ2=0,003 м; утеплитель – маты минераловатные с ρут=125 кг/м3 и выравнивающий слой цементно-песчаного раствора с ρ3=1800 кг/м3 и δ3=0,05 м; гидроизоляция – три слоя рубероида с ρ4 =600 кг/м3 и δ4=0,009 м.
Район строительства – г. Пенза.
Влажностный режим помещения – нормальный.
Отопление осуществляется от ТЭЦ.
Согласно прил. 1, г. Пенза находится в сухой зоне влажности, влажностный режим нормальный, следовательно, рассчитываемая ограждающая конструкция будет эксплуатироваться в условиях А (см. табл. 1.2).
Значения теплотехнических характеристик и коэффициентов в формулах:
text=-29 оС с обеспеченность 0,92 по данным [4];
tht=-3,6 оС по данным [4];
zht=222 сут по данным [4];
tint=20 ºС по данным [5];
λ1=1,92 Вт/(мºС) по таблице прил. 5 [3];
λ2=0,27 Вт/(мºС) по таблице прил. 5 [3];
λут=0,064 Вт/(мºС) по таблице прил. 5 [3];
λ3=0,76 Вт/(мºС) по таблице прил. 5 [3];
λ4=0,17 Вт/(мºС) по таблице прил. 5 [3];
int=8,7 Вт/(м2ºС) (см. табл. 1.5);
Δtn=3 ºС (см. табл. 1.4);
n=1,0 (см. табл. 1.3);
ext=23 Вт/(м2ºС) (см. табл. 1.6).
Решение задачи:
Рассчитываем требуемое общее термическое сопротивление теплопередаче покрытия (1.2):
.
По формуле (1.1) определяем градусо-сутки отопительного периода:
.
Величина сопротивления теплопередаче ограждения с учетом энергосбережения с учетом прил. 2 по формуле (1.3) равна
.
Сравнивая сопротивления теплопередаче ограждения, принимаем для дальнейших расчетов большее, т. е. .
Находим термическое сопротивление теплопередаче железобетонной конструкции многопустотной плиты
по формуле (1.7). Для упрощения круглые отверстия – пустоты плиты диаметром
– заменяем равновеликими по площади квадратными со стороной:
Термическое сопротивление теплопередаче плиты вычисляем отдельно для слоев, параллельных
и
и перпендикулярных
,
,
движению теплового потока.
Термическое сопротивление плиты
,
, в направлении, параллельном движению теплового потока, вычисляем для двух характерных сечений ( и ).
В
сечении
(два слоя железобетона суммарной толщиной
с коэффициентом теплопроводности
и воздушная прослойка
с термическим сопротивлением
по табл. 1.7) термическое сопротивление
составит:
.
В сечении
(слой железобетона
с коэффициентом теплопроводности
)
термическое сопротивление составит:
.
Затем по уравнению (1.6) получим следующее:
.
Площадь слоев в
сечении
равна
.
Площадь слоев в
сечении
равна
.
Термическое
сопротивление плиты
,
,
в направлении, перпендикулярном движению
теплового потока, вычисляют для трех
характерных сечений (
,
,
).
Для сечения и (два слоя железобетона):
с
.
.
Для сечения термическое сопротивление по формуле (1.6) составит:
.
Площадь
воздушных прослоек в сечении
равна
.
Площадь слоев из
железобетона в сечении
равна
.
Термическое
сопротивление воздушной прослойки в
сечении
с
(см. табл. 1.7) равно
.
Термическое
сопротивление слоя железобетона в
сечении
с
:
.
Затем
определяем величину
.
Полное термическое сопротивление железобетонной конструкции плиты определится из уравнения (1.7):
.
На основании условия
и формулы (1.4) определяем предварительную толщину утеплителя из пенополистирола:
.
Принимаем общую
толщину утеплителя
.
Уточняем общее фактическое сопротивление теплопередаче для всех слоев ограждения по выражению (1.4):
.
Таким образом,
условие теплотехнического расчета
выполнено, так как
.
Коэффициент теплопередачи для данной ограждающей конструкции определяем по уравнению (1.5):
.
Выполнить теплотехнический расчет конструкции полов над подвалом здания (рис. 4)
Рис. 4. Конструкция пола над подвалом здания
Многослойная конструкция: железобетонная плита без пустот с объемной массой ρ1=2500 кг/м3 и толщиной δ1=0,25 м; пароизоляция – битумная мастика с ρ2=1400 кг/м3 и δ2=0,003 м; утеплитель – маты минераловатные с ρут=125 кг/м3; выравнивающий слой – цементно-песчаный раствор с ρ3=1800 кг/м3 и δ3=0,05 м; паркет из дуба с ρ4=700 кг/м3 и δ4=0,025 м.
Район строительства – г. Пенза.
Влажностный режим – нормальный.
Отопление осуществляется от ТЭЦ.
Согласно прил. 1, г. Пенза находится в сухой зоне влажности, влажностный режим нормальный, следовательно, рассчитываемая ограждающая конструкция будет эксплуатироваться в условиях А (см. табл. 1.2).
Значения теплотехнических характеристик и коэффициентов в формулах:
text=-29 оС с обеспеченность 0,92 по данным [4];
tht=-3,6 оС по данным [4];
zht=222 сут по данным [4];
tint=20 ºС по данным [5];
λ1=1,92 Вт/(мºС) по таблице прил. 5 [3];
λ2=0,27 Вт/(мºС) по таблице прил. 5 [3];
λут=0,064 Вт/(мºС) по таблице прил. 5 [3];
λ3=0,76 Вт/(мºС) по таблице прил. 5 [3];
λ4=0,35 Вт/(мºС) по таблице прил. 5 [3];
int=8,7 Вт/(м2ºС) (см. табл. 1.5);
Δtn=2 ºС (см. табл. 1.4);
n=0,75(см. табл. 1.3);
ext=12 Вт/(м2ºС) (см. табл. 1.6).
Решение задачи:
Задаемся конструкцией перекрытия над подвалом и определяем требуемое общее термическое сопротивление по уравнению (1.2):
.
По формуле (1.1) рассчитываем градусо-сутки отопительного периода:
.
Величина сопротивления теплопередаче перекрытия над подвалом с учетом энергосбережения с учетом прил. 2 по формуле (1.3) равна
.
Сравнивая сопротивления теплопередаче пола, принимаем для дальнейших расчетов большее, т. е.
.
На основании условия
и формулы (1.4) определяем предварительную толщину утеплителя:
.
Принимаем общую
толщину утеплителя
.
Уточняем общее фактическое сопротивление теплопередаче для всех слоев ограждения по выражению (1.4):
.
Таким образом,
принятая конструкция с толщиной
утеплителя
отвечает теплотехническим требованиям,
так как выполняется условие энергосбережения
.
Коэффициент теплопередачи многослойного перекрытия над подвалом определяем по формуле (1.5):
.
Выполнить теплотехнический расчет светового проема здания
Здание жилое.
Район строительства – г. Пенза.
Значения теплотехнических характеристик и коэффициентов в формулах:
text=-29 оС с обеспеченность 0,92 по данным [4];
tint=20 ºС по данным [5];
zht=222 сут по данным [4];
Dd=5239 оС по формуле (1.1).
Решение задачи:
Определяем с учетом прил. 2 по формуле (1.3) для световых проемов требуемое термическое сопротивление теплопередаче
.
По значению
выбираем конструкцию окна с приведенным сопротивлением теплопередаче
,
, при условии
.
Таким
образом, для нашего примера по прил. 3
принимаем окно из двухкамерного
стеклопакета из обычного стекла (с
межстекольным расстоянием
)
с фактическим сопротивлением теплопередаче
.
Для принятой конструкции светового проема коэффициент теплопередачи определяется по уравнению (1.5):
.
Выполнить теплотехнический расчет наружной двери здания
Здание жилое.
Район строительства – г. Пенза.
Значения теплотехнических характеристик и коэффициентов в формулах:
text=-29 оС с обеспеченность 0,92 по данным [4];
tht=-3,6 оС по данным [4];
int=8,7 Вт/(м2ºС) (см. табл. 1.5);
Δtn=4 ºС (см. табл. 1.4);
n=1,0 (см. табл. 1.3).
Решение задачи:
Фактическое общее сопротивление теплопередаче наружных дверей можно найти из выражения (1.12):
.
Коэффициент теплопередачи наружных дверей вычисляется аналогичным способом по уравнению (1.5):
.
