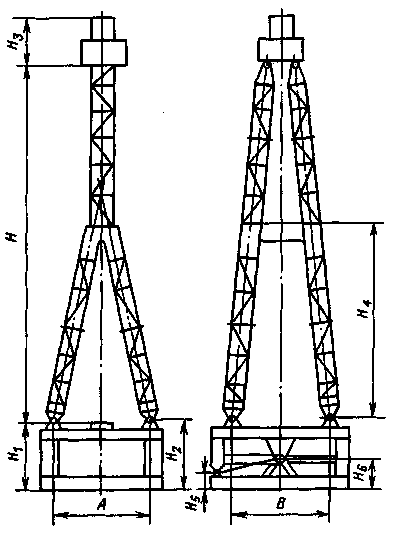

1.5. Четырехопорные мачтовые вышки (рис. 4.6)

Используются в буровых установках классов 6500/400 и 8000/500. Обладая жесткостью башенных, вышки этого типа сохранили монтажные качества мачтовых вышек. Оригинальная схема подъема предусматривает использование для подъе­ма вышки буровой площадки. Вышки такого типа обеспечивают одновре­менное размещение двух комплектов свечей: для работы с АСП с одной стороны и для работы с ручной расстанов­кой - с другой. Подъем и опускание вышек осуществляются буровой лебедкой с по­мощью специальных устройств.

Рис. 4.6 – Четырехопорная мачтовая вышка

Обозначаются ВУ-45х400А, ВУ-45х500. ВУ – вышка ОАО «Уралмаш»; 45 - рабочая высота, м; 400, 500 – допускаемая нагрузка на крюке, тс; А – с АСП.

1.6. Буровые вышки оао «взбт»

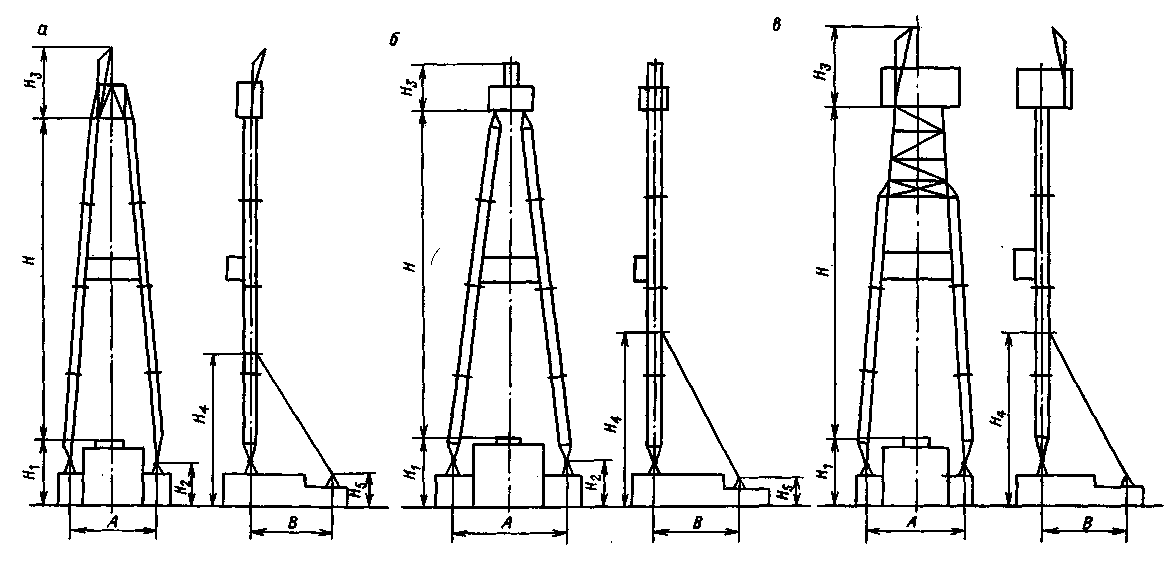

Выпускается несколько разновидностей конструкций мачтовых вышек (рис.4.7).

1.7. Основные параметры буровых вышек

1). Грузоподъемность, определяющая допускаемую нагрузку при заданной кратности оснастки талевого механизма.

2). Высота вышки. Полезная – расстояние от пола буровой до верхней плоскости подкронблочной рамы. Конструктивная – от опоры вышки до этой плоскости.

а - Б4.01.00.000 (доп. нагрузка на крюке 100 тс); б - С6.01/2500ЭУ; в - типа Б1, Б11, Б12 (175 тс)

Рис. 4.7 – Буровые вышки ВЗБТ:

3). Размеры оснований башенных вышек:

При высоте вышки, Н = 40…42 м – 8 х 8 м; Н = 53…54 м – 10 х 10 м.

Высота ворот при Н = 40 м – 12 м, при Н = 53 м – 15 м.

!!!Лекция № 5

1. Основания буровых установок

Буровые установки комплектуются металлически­ми основаниями, которые предназначены для размещения и крепления на них оборудования. Основания выполняют функцию несущих конструкций при эксплуатации оборудования, а также обеспечивают транс­портировку собранного в блоки оборудования на специальных транспортных средствах.

Основные параметры оснований:

- гру­зоподъемность при эксплуатации,

- высота пола над уровнем земли,

- грузоподъём­ность платформы при транспортировке блоков оборудования,

- размеры транспортной колеи тяжеловозов,

- монтажеспособность (расчленение на отдельные секции для транспортировки).

Нагрузки, действующие на основание вышки.

Опасными для прочности основания могут быть три случая нагружения:

- на подсвечнике полный комплект свечей весом G_с; крюк нагружен минимальной нагрузкой Р_к, ветровая нагрузка мала. На ногу вышки действует нагрузка от ее веса G_в, на основании смонтировано оборудование (ротор, буровые ключи, лебедка и т.д.) весом G_об.

- на подсвечнике полный комплект свечей весом G_с; на ротор установлена обсадная колонна максимального веса G_к, на вышку действует ветровая нагрузка, G_к принимается равной (1,7…2,2) G_с.

- основание транспортируется с комплектом смонтированного на нем оборудования.

В зависимости от способа монтажа буровых установок основания разделяются на: крупноблочные, мелкоблочные и комбинированные.

Большинство оснований заводского изготовления представ­ляют собой пространственную металлоконструкцию. Габаритные размеры узлов оснований позволяют перевозить их к месту монтажа железнодорожным и автомо­бильным транспортом. При первом монтаже буровой установки фермы и секции собирают в единые крупноблочные основания.

Основания изготовляют обычно из профильного проката (швеллеров, двутавров, угольников), листовой стали и труб. Все основ­ные несущие узлы собирают в единые основания отдельных бло­ков с помощью различных крепежных элементов. Кроме болто­вых соединений для этой цели используют пальцевые и специ­альные быстроразъемные соединения на хомутах.

Число и размеры оснований блоков зависят от типа буровой установки, массы устанавливаемого на них оборудования и спо­соба транспортировки в сборе.

Серийно выпускаемые буровые установки раз­личных классов обычно комплектуют 3÷4-мя крупно­блочными основаниями под основное оборудование: вышечно-лебедочным, силовым (приводным), насосным, циркуляционной системы.

Для вспомогательного оборудования применяют обыч­но мелкоблочные санные основания.

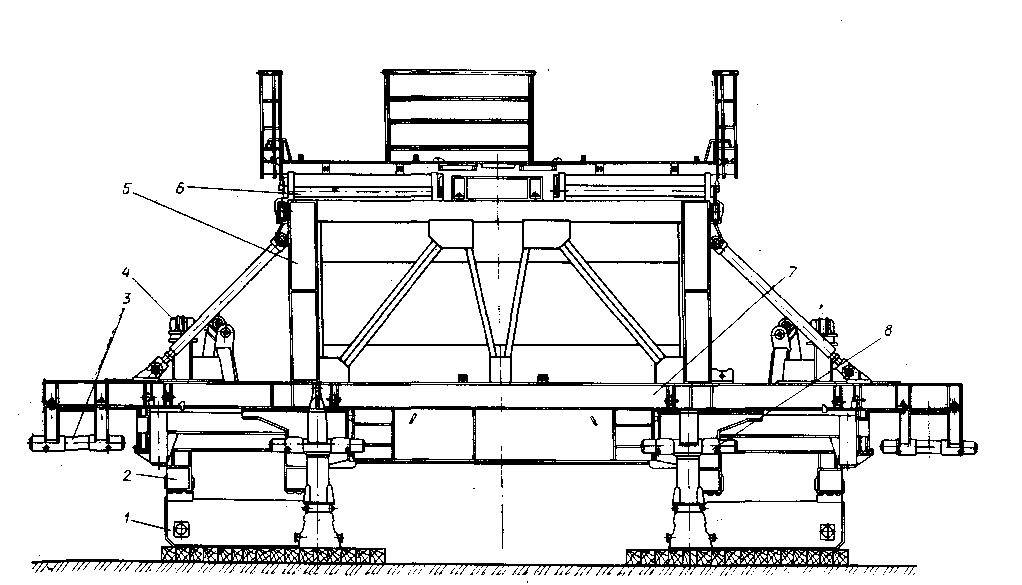

Крупноблочное основание вышечно-лебедочного блока представлено на рис. 5.1. На верхней площадке основания монтируют ротор, буровой ключ, подсвечники, вспомогательную лебедку и пульт бурильщика. В нижней задней части основания – лебёдка и электропривод. т .

1 – опоры; 2 – откидные стойки; 3, 8 – кронштейны; 4 – опоры под мачтовую вышку; 5 – вертикальные фермы; 6 – верхние рамы; 7 – платформа

Рис. 5.1 – Основание вышечно-лебедочного блока установки БУ-2500ЭУ

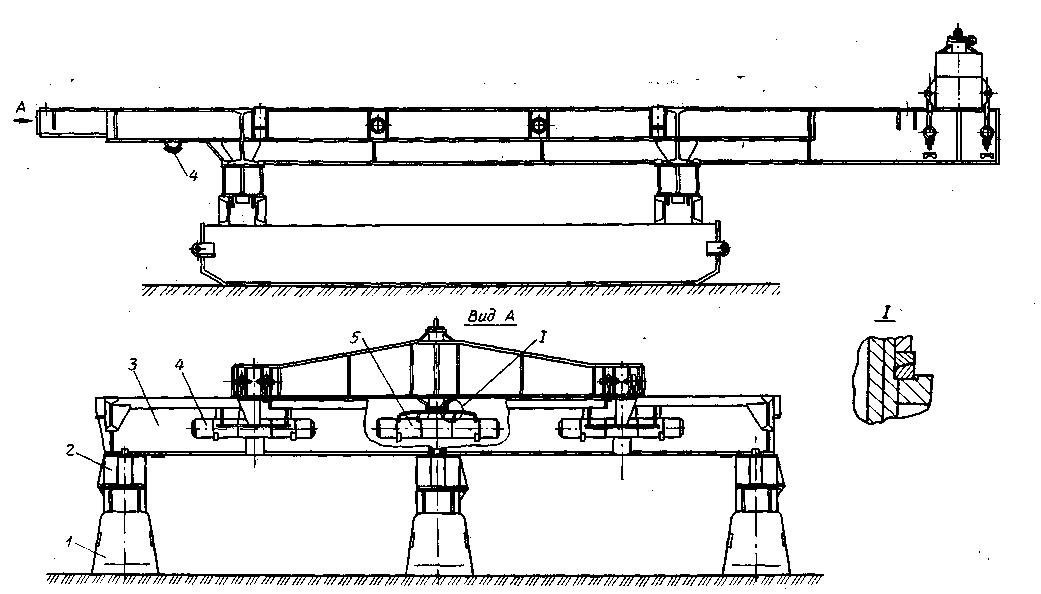

Основание насосного блока представлено на рис. 5.2

1 – опоры; 2 – откидные опоры; 3 – платформа; 4 – кронштейны; 5 - поворотный кронштейн

Рис. 5.2 – Основание насосного блока установки БУ-2500ЭУ

На основании монтируют два насоса с электроприводом, пульт управления насосами, коммуникации, компрессор.

Основание энергоблока выполнено в виде жесткой рамы, на которой монтируют трансформатор, высоковольтное распредели­тельное устройство, шкафы управления электродвигателями, панель магнитных пускателей и каркас укрытия.

Основание буровой установки БУ-2500ДГУ состоит из трех крупных блоков: вышечно-лебедочного, приводного и насосного. Вышечно-лебедочные и насосные основания аналогичны основа­ниям установки БУ-2500ЭУ. На основании приводного блока размещаются четы­ре дизельных секции, цепной редуктор, воздухосборники, комп­рессорная станция и укрытие. Основание имеет кронштейны для транспортировки блока на тяжеловозах.

Основание буровой установки БУ-4000ДГУ состоит из трех крупных блоков: вышечно-лебедочного, силового и насосного.

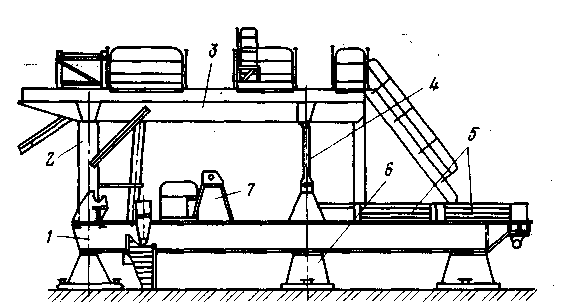

Вышечно-лебедочное основание представлено на рис. 5.3.

1 – балки-лонжероны; 2 - поперечная рама; 3 - продольные рамы; 4 - поперечная плоская ферма; 5 – поперечные рамы; 6 – опоры; 7 – опорные тумбы для крепления мачт вышки;

Рис. 5.3 – Основание вышечно-лебедочного блока установки БУ-4000ДГУ

Основания силового и насосного блоков находятся на одном уровне с лонжеронами вышечно-лебедочного блока.

Основание силового блока состоит из продольных балок, которые устанав­ливаются на опоры.

Конструкция основания насосного блока сходна с основанием силового блока.

Основания всех блоков при монтаже соединяются между собой специальными связями.

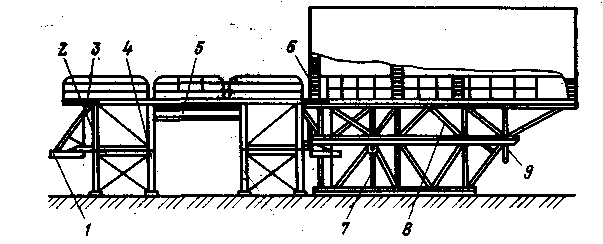

Серийно выпускается основание ОБ-53М (рис. 5.4), состоящее из двух крупноблочных оснований вышко-лебёдочного и приводного блоков. Их конструкция предусматривает крупноблочное транспортиро­вание, как на тяжеловозах, так и волоком на небольшие расстоя­ния. Основания имеют общую отметку пола 4,1 м.

1 - кронштейн с поворотной опорой; 2 – основные фермы; 3 – кронштейны для подъемника; 4 – опорные фермы; 5 – подроторные балки; 6 - арки каркаса укрытия; 7 – ферма опорная; 8 - верхняя ферма; 9 – шаровая опора

Рис. 5.4 – Основание типа ОБ-53М

На базе серийно выпускаемого основания ОБ-53М разработано основание БС-3 трехъярусной конструкции, увеличенное по высоте для монтажа противовыбросового оборудо­вания по любой схеме. В качестве третьего яруса применяется подставка, состоящая из фермы и саней общей высотой 2,5 м, в результате чего высота пола бу­ровой составляет 6,5 м.

На основании вышечно-лебедочного блока монтируют буро­вую вышку ВБ-53-320 башенного типа, лебедку, ротор, буровой ключ и подсвечники, а на основании силового блока — трехдизельный привод с коробкой перемены передач и каркас укрытия.

Основания буровых установок БУ-5000 с дизель­ным и электрическим приводом однотипны по конструкции. Ха­рактерная их особенность состоит в том, что вышечно-лебедочный блок выполнен двухъярусным. На верхнем ярусе на отметке 6,2—7 м расположена рабочая площадка, на которой установле­ны ротор, подсвечники, буровой ключ, вспомогательная лебедка и пульт бурильщика. На нижнем ярусе блока с отметкой 2,6 м смонтирована лебедка и привод лебедки и ротора (в установках с электроприводом). На уровне нижнего яруса расположены привод лебедки и ротора (в установках с дизельным приводом), рабочие площадки насосного и энергетических блоков с установ­ленным на них оборудованием.

Расположение лебедки на нижнем ярусе снижает трудоем­кость ее монтажа, уменьшает массу основания блока и упрощает кинематику группового привода. Индивидуальный привод насо­сов позволяет значительно снизить высоту насосного блока и массу его основания.
