Насосы для перекачивания нефти и нефтепродуктов

Насосы типов нпс и нсд

Насосы типа НПС - горизонтальные секцион­ные восьмиступенчатые с рабочими колесами одностороннего входа с горизонтальным разъе­мом корпуса, предназначены для перекачивания нефти, нефтепродуктов и сжиженных углеводород­ных газов температурой от 243 до 473 К (от -30 дО +200⁰С).

Уплотнение вала - торцовое или сальниковое. Материал деталей проточной части - сталь 25Л-II (вариант С).

Насос НСД - горизонтальный секционный двухкорпусный восьмиступенчатый с рабочим колесом одностороннего входа с торцовым разъе­мом корпуса. Предназначен для перекачнвания нефтепродуктов температурой от 473 до 673 К (от 200 до 400^ОС).

Уплотнение вала - торцовое или сальнико­вое.

Материал деталей проточной части _. сталь 20Х13Л.

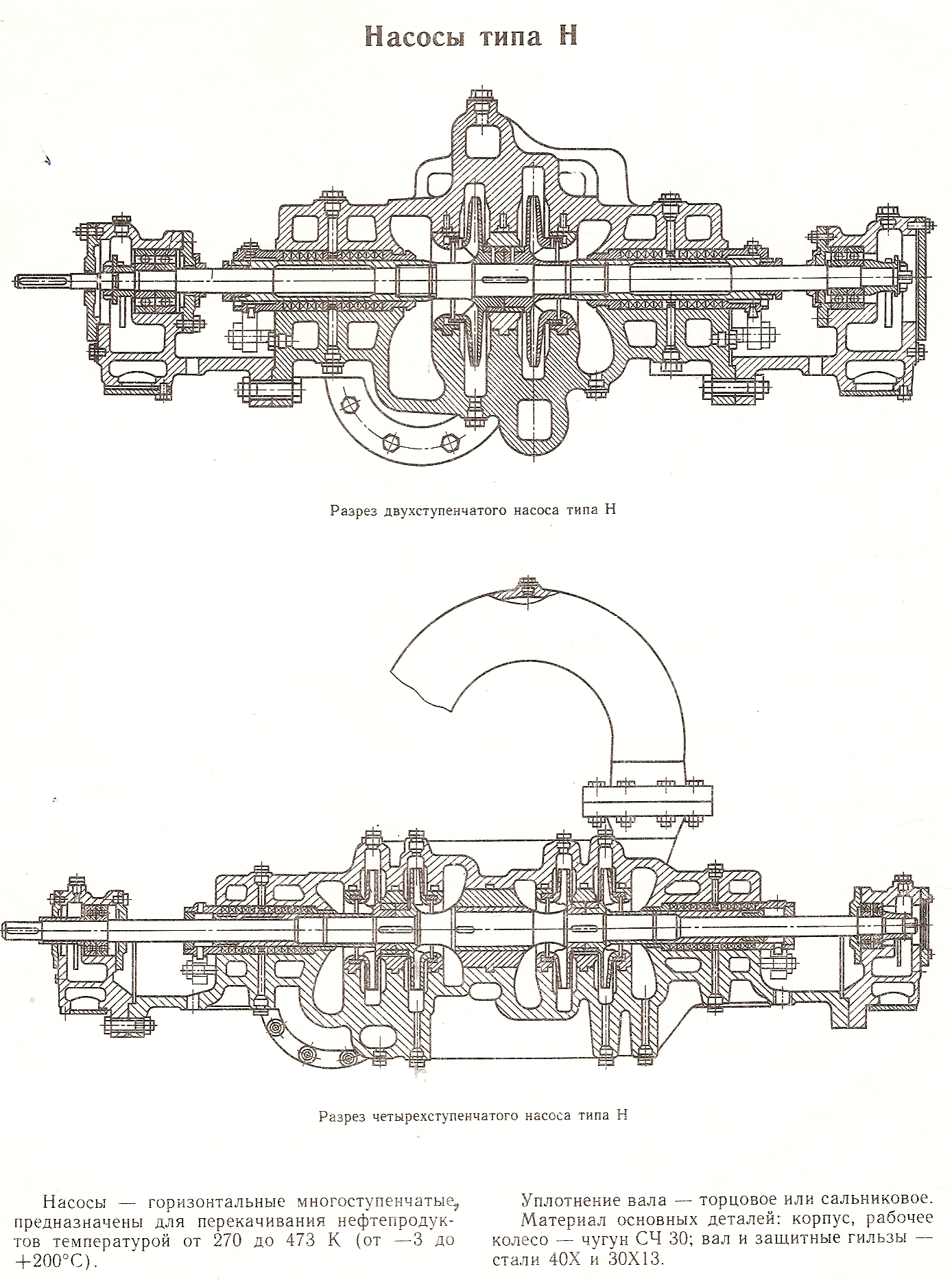

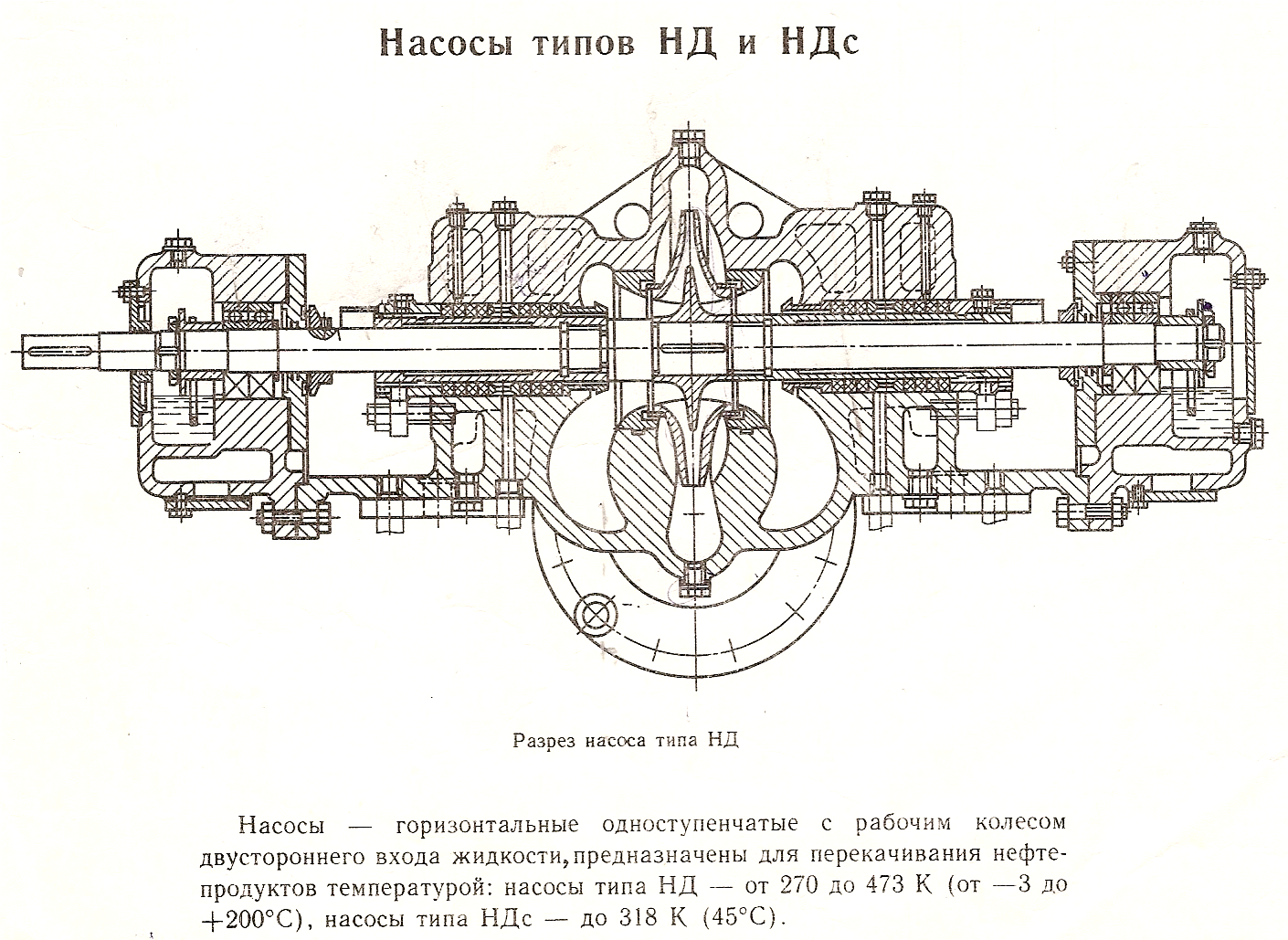

Уплотнение вала – торцовое или сальниковое.

Материал основных деталей: корпус и рабочее колесо – чугун; вал и защитные гильзы – сталь.

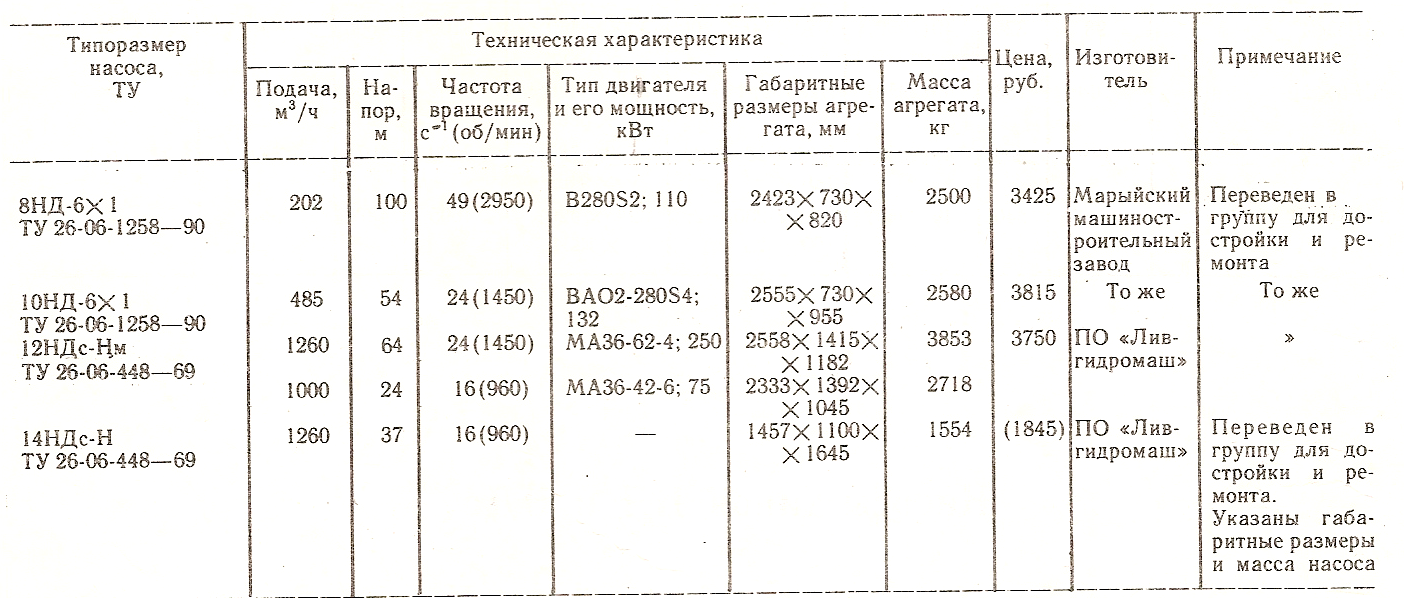

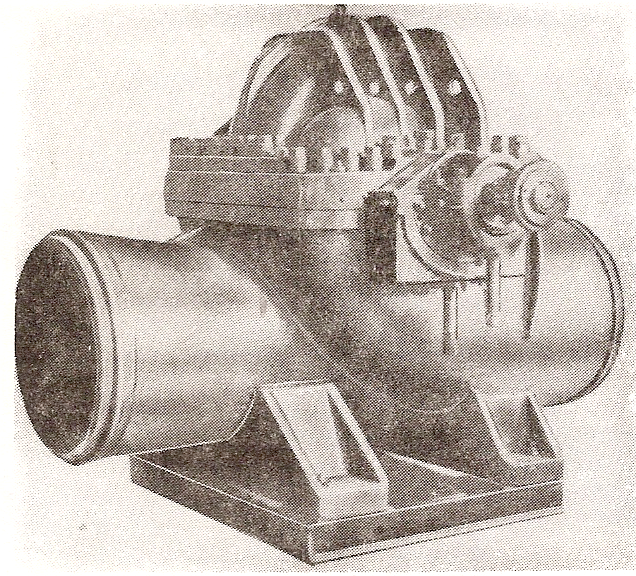

Нефтяной магистральный спиральный насос типа НМ

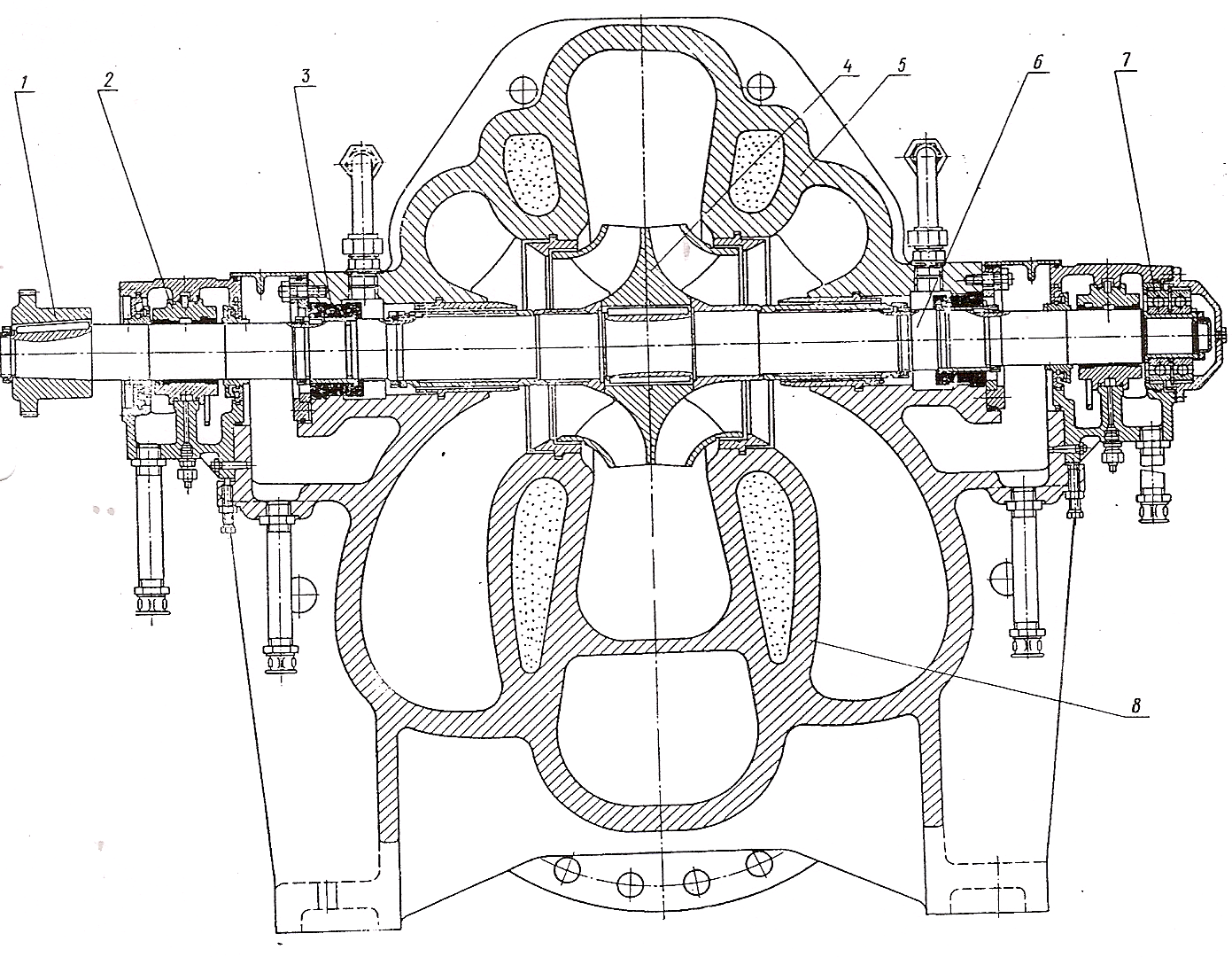

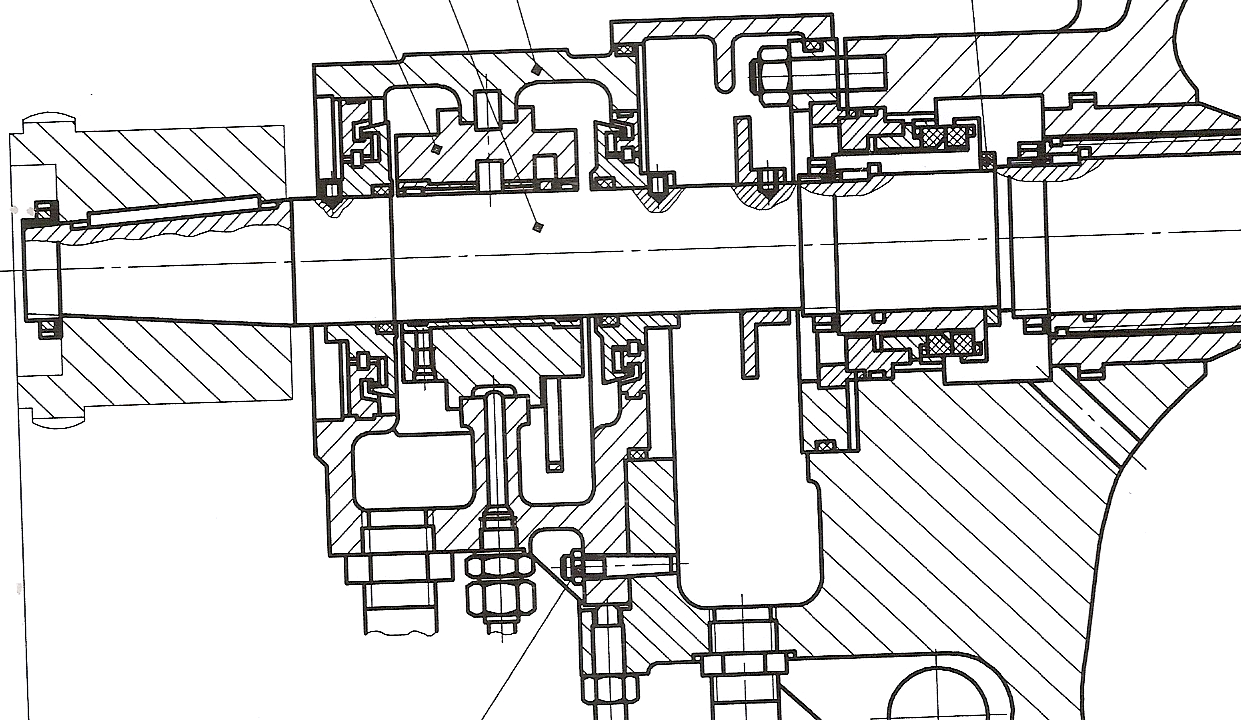

1-зубчатая полумуфта; 2- опорный подшипник; 3- торцовое уплотнение; 4- рабочее колесо; 50- крышка насоса; 6- вал; 7- шарикоподшипник; 8- корпус насоса

I II

I

II

Нефтяные магистральные спиральные насосы типа НМ

Насосы - центробежные спиральные горизонтальные. Состоят из корпуса, ротора, узлов торцовых уплотнений и подшипниковых опор.

Корпус насоса литой; имеет горизонтальный разъем. Всасывающий и напорный патрубки расположены горизонтально в нижней части корпуса, что позволяет разбирать насос без демонтажа основных трубопроводов.

Ротор представляет собой самостоятельный узел; состоит из вала, рабочего колеса и втулок. Рабочее колесо - сварно-литое, двустороннего входа.

Опорами ротора служат подшипники скольжения с принудительной смазкой. Концевые уплотнения ротора - торцового типа, рассчитанные на давление до 25 кг/см².

Корпус насоса рассчитан на рабочее давление до 64 кГ / см², что обеспечивает возможность последовательного соединения трех одновременно работающих насосов на нефтеперекачивающей станции.

Направление вращения ротора - по часовой стрелке, если смотреть со стороны электродвигателя.

Привод насоса - от электродвигателя, через зубчатую муфту. Насос и электродвигатель устанавливают на отдельных фундаментных рамах.

Для обеспечения взрывобезопасности электродвигатель отделяют от насоса стеной, в которой имеется проем размером 2000 х 1500 мм для

возможности их соединения.

Насосы оснащены системой автоматического управления, контроля, защиты и сигнализации.

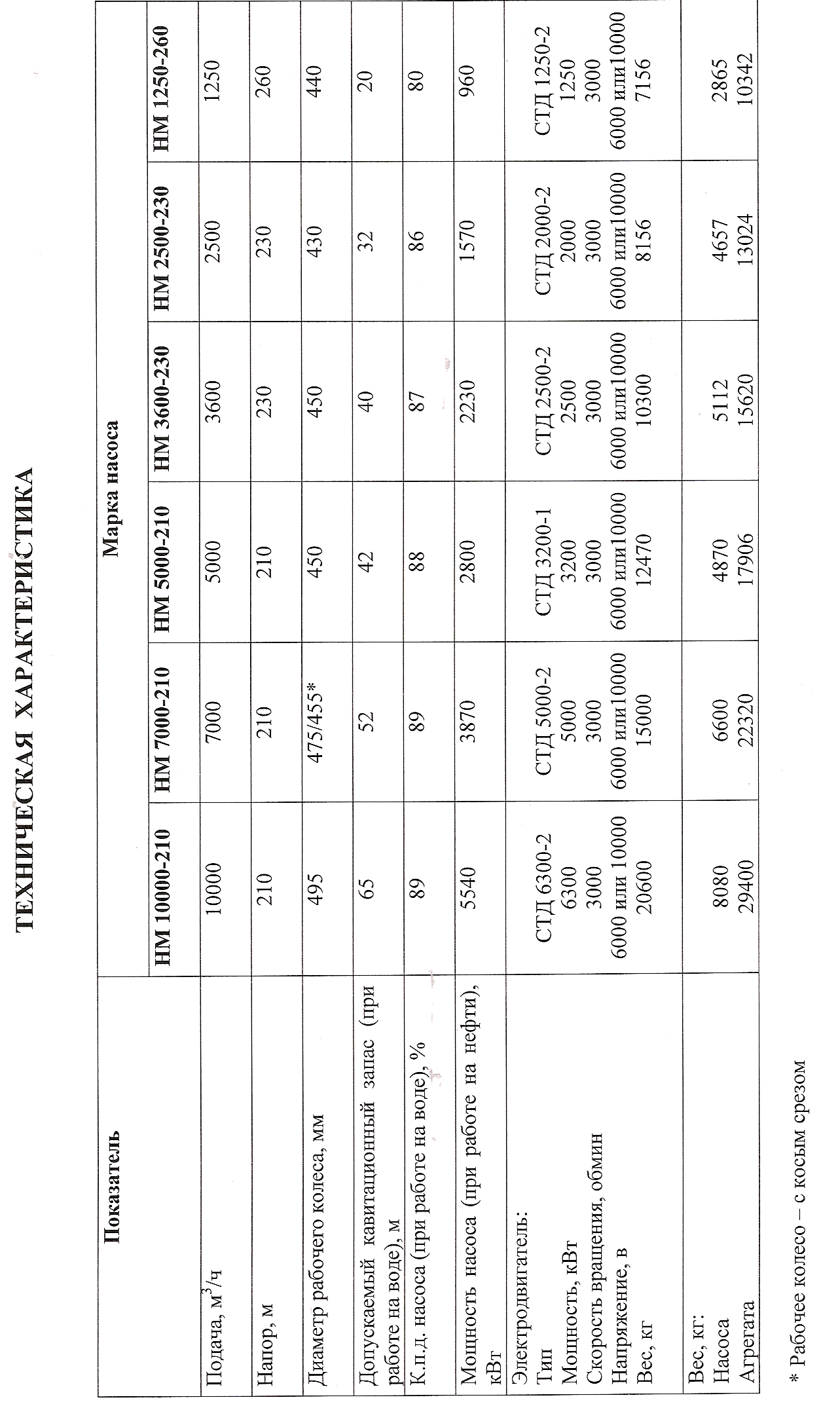

Для магистральных насосов с подачей до 2500 до 10000 м^З /ч допускается применение сменных роторов на подачи 0,5 или 0,7 от номинальной, что обеспечивает более экономичную работу наосов на первых стадиях освоения нефтепроводов (при неполной их загрузке). Кроме того, для насоса НМ 10000­210 дополнительно изготовляют ротор на подачу 12500 мЗ/ч.

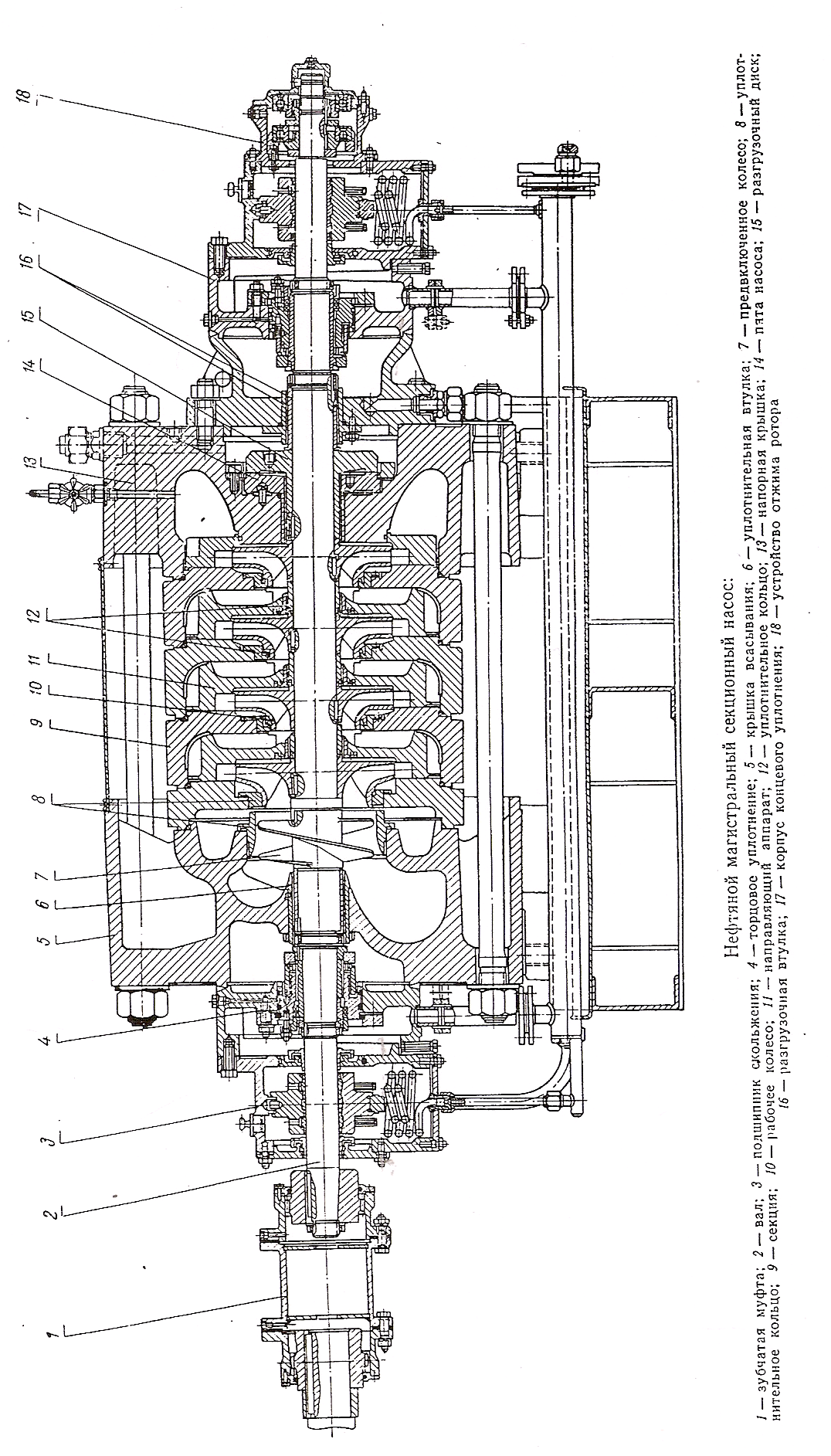

Насос Нм 1250-260 комплектуют одним сменным ротором на подачу 900
