Еталонні відповіді до завдання №15

1 Відповідь: Транспозиція здійснюється для отримання рівних активних і реактивних опорів паралельних провідників гвинтових обмоток. Її відсутність приводить до нерівномірного розподілу струмів по провідникам, а отже нагріву їх.

2 Пульсаційні втрати обумовлені пульсаціями магнітного потоку в зубцевих зонах із-за зміни магнітної провідності повітряного проміжку при двохсторонній зубчастості (статора і ротора) ЕМ. Величина пульсацій них втрат, що виділяються в зубцевій зоні, залежить від пазового відкриття зубців, величини амплітуди пульсацій індукції, кількості зубців і швидкості обертання.

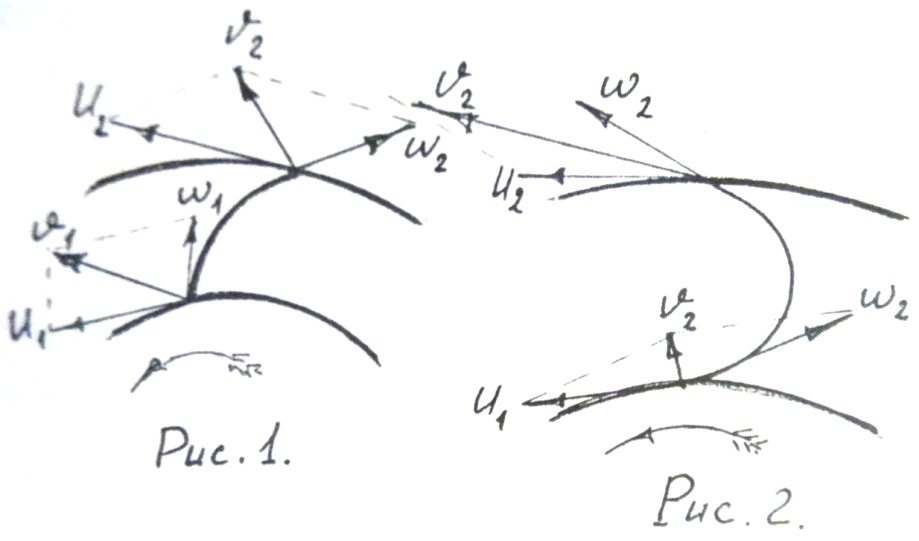

3 Відцентрові вентилятори найбільш розповсюджені. Для швидкохідних ЕМ лопатки відігнуті проти напряму обертання ротора рис.1. Для тихохідних нереверсивних ЕМ – рис.2 - лопатки відігнуті за т обертання ротора. Для реверсивних ЕМ лопатки розташовуються в радіальному напрямку, рис.3.

Е нергетичний ККД від втрат

представлений на рис.4

4 Відповідь: =1,65 Па.

5 Відповідь: . Еталонні відповіді до завдання №16

1 Відповідь: густина стуму в обмотках з алюмінієвими проводами – 1,5…2 А/мм² , з мідними – 2,5…3,5 А/мм².

2 При відомих розмірах пазу, типу обмотки та конструкції ізоляції можливість розміщення обмотки перевіряється за технологічним коефіцієнтом заповнення пазу:

де - кількість провідників в пазу; - кількість елементарних провідників з діаметром ізольованого проводу , що забезпечує ефективний переріз;

- площа паза, яка зайнята провідниками (без ізоляції клину, прокладок).

3 Число або безрозмірний критерій Нуссельта, Nu, що дозволяє визначити коефіцієнт тепловіддачі з поверхні,

де - коефіцієнт тепловіддачі з поверхні (Вт/м²

– гідравлічний діаметр, м;

- коефіцієнт теплопровідності охолоджуючого агенту (Вт/м²

Причому, рівний діаметру каналу при круглому перетині;

якщо a (для щілини): - при довільній формі каналу з перетином S.

4 Відповідь: втрати в 8 разів, тепловий потік в 2 рази.

4. По Симпсоном – 812 А.

По висоти – 774 А.

Еталонні відповіді до завдання №17

1 1,55…1,7 Тл – для холоднокатаної сталі,

1,3…1,45 Тл – для гарячекатаної сталі.

2 Добуток ( ) – називається умовним об'ємом активної частини ЕМ.

3 Число або безрозмірний критерій Рейнольдса, Re, застосовується для визначення коефіцієнта тепловіддачі з поверхні і враховує характер руху охолоджуючого агенту.

де - гідравлічний діаметр, м;

- швидкість руху охолоджуючого агенту, м/с;

- кінематична в'язкість, м²/с, характеризує опір взаємному переміщенню сусідніх шарів хладагента.

4 Відповідь: в.о.

5 Відповідь:

Еталонні відповіді до завдання №18

1 Відповідь: номінальної напруги, або =0,045…0,15

2 Виконується з круглого проводу з 1,2…1,8, вкладається в напівзакритий паз по одному провіднику, застосовується для ЕМ постійного струму потужністю до 30 кВт і змінного струму до 100 кВт, з номінальною напругою не більше 660 В. Переваги:

• можлива механічна укладка, тобто технологічна;

• маленька товщина емалевої ізоляції провідників.

Недоліки:

• низька електрична міцність (до

• погана вентиляція, а як результат недостатнє охолодження лобових частин;

• недостатня механічна міцність лобових частин.

3 Рівняння однорідного тіла дозволяє виділити загальні закономірності нагріву (охолодження) тіла при перехідних і стаціонарних режимах, воно має вигляд:

де - кількість тепла, що виділяється в ЕМ за час ;

- питома теплоємність тіла масою m, ;

- перевищення температури тіла над навколишнім середовищем, ;

– коефіцієнт тепловіддачі з поверхні

- площа охолодження тіла, м².

Розв'язок рівняння має вигляд

.

де – постійна нагріву.

Для сталого режиму:

4 Відповідь: в.о.
