Еталони відповідей на контрольні завдання
з дисципліни “ Основи автоматизованого проектування електричних машин”
для студентів спеціальності (напряму) 6.050702______________
(код)
____________________ Електромеханіка______________________________
(назва)
Еталонні відповіді до завдання №1
1 Стандартизація (по ГОСТ 1.0-088) – встановлення і застосування правил з метою упорядкування діяльності в певній галузі на користь та при участі всіх зацікавлених сторін, в частковому випадку для досягнення загальної оптимальної економії при дотримуванні умов експлуатації (використання) і вимог безпеки.
2
де
- магнітна
проникність повітря;
-
індукція
в повітряному проміжку, Тл;
-
величина
повітряного проміжку, м;
-
коефіцієнт
повітряного проміжку
(коефіцієнт
Картера).
3 Мета вентиляційного розрахунку – вибір вентилятора, напір якого повинен забезпечувати необхідний для охолодження витрат хладагенту. Послідовність розрахунку така:
а) Визначаються витрати хладагенту, який необхідний для відводу тепла
де
Вт
– сума втрат в електричній машині;
С,
- питома теплоємність хладагенту,
для повітря С=1100
;
,
- різниця температур (перегрів) між
вихідним з машини гарячим хладагентом
і холодним (вхідним) залежать від класу
нагрівостійкості: для А, Е, В - 20
,
для F,
H
-
для турбогенераторів - 25
.
б)
Визначаються аеродинамічний опір
окремих ділянок та еквівалентний
аеродинамічний опір всієї системи -
.
в)
Знаходиться необхідний напір вентилятора
г)
За величинами
і
розраховується або вибирається
вентилятор, який забезпечить надійне
теплове відведення з електричної машини.
4
Відповідь:
5
Відповідь: D
= 0,72 м,
Еталонні відповіді до завдання №2
Уніфікація, нормалізація, стандарти
2
Тл,
де
-
індукція в і-том перетині зубця, Тл;
- індукція в повітряному проміжку, Тл;
– зубцевий
поділок, м;
-
розрахункова довжина машини, м;
– ширина
зубця в і-тому перетині;
-
сумарна довжина пакетів ізольованої
сталі якоря, м;
-
коефіцієнт заповнення сталі.

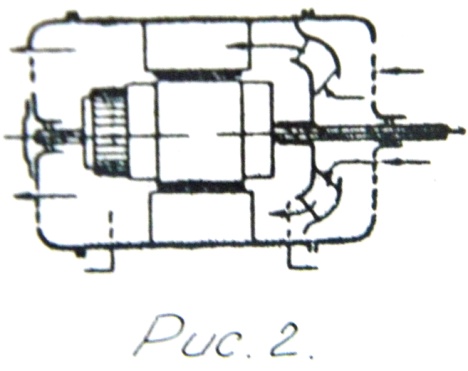

3 Аксіальні системи самовентиляції для машин постійного струму ступеню захисту ІР 23 бувають: витяжні та нагнітаючі. Витяжна система приведена на рис. 1, нагнітаюча - на рис. 2.
4 Відповідь: 44,8 Вт.
5
=
0,115.
Еталонні відповіді до завдання №3
1 Стандарт – нормативно-технічний документ з стандартизації, що встановлює комплекс норм, правил, вимог до об'єкту стандартизації та затвердженого компетентними органами.
2 Розрахунок МРС магнітного кола проводиться на основі закону про повний струм, який застосовується в ЕМ і має наступний вигляд:
В електричних машинах розрізняють наступні ділянки магнітного кола:
повітряний проміжок; зубці статора; зубці ротора; ярмо статора; ярмо ротора; полюса статора та ротора.
3 Радіальна система охолодження застосовується в ЕМ середньої та великої потужності. Радіальна система за напрямом хладагенту розрізняється: однонаправленою та зустрічною.
Однонаправлена радіальна вентиляція в
синхронних електричних машинах
4
Відповідь: Д = 0,43 м,
5 Відповідь: Н = 2,5 см.
